在液压阀组、润滑管路集成块、减速机箱体、气动元件阀岛这类需要预留工艺孔或者检修孔的部件上,经常会用到带密封结构的螺纹盲塞,这类零件看似不起眼,却直接决定了腔体的密封可靠性,一旦选型或者设计不当,很容易出现渗漏、泄压,甚至在带压工况下飞出的安全隐患。这款M63×1.5规格的盲塞,针对的是公称直径63mm、螺距1.5mm的细牙内螺纹孔,这类细牙螺纹本身就具备一定的自密封特性,搭配端面的O形圈安装槽,能够实现静密封下的零泄漏,适配的工作压力覆盖常规低压润滑到中高压液压的多数工况,在工程机械液压油箱、机床主轴润滑回路、工业泵阀的工艺封堵场景中都有广泛应用。

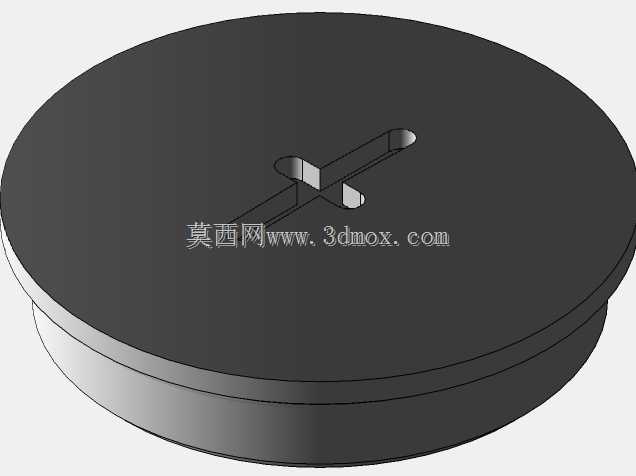

从结构设计来看,这款盲塞采用圆盘式头部结构,头部顶面开设一字型拆装槽,适配一字型螺丝刀或者专用平口扳手进行拧紧操作,相比内六角孔的堵头,这种一字槽的结构在加工时更易保证精度,且在有少量油污、铁屑堆积的工况下,不会出现槽孔被杂物堵塞导致扳手无法插入的问题,拆装容错率更高。头部直径略大于螺纹大径,拧紧后头部端面能够完全覆盖螺纹孔口的加工倒角,避免孔口的锐角割伤密封件,同时也能在端面形成足够的密封压紧面。塞体的螺纹段长度经过匹配设计,既保证足够的螺纹啮合扣数来承受压力带来的轴向推力,又不会因为螺纹过长导致拧入后顶到腔体内部的其他结构,安装边界清晰,设计选型时不需要额外核算螺纹拧入深度的干涉问题。
密封结构上,盲塞头部下端面开设了标准的O形圈安装沟槽,沟槽的尺寸按照对应线径的O形圈压缩率要求设计,静密封下O形圈的压缩量控制在合理区间,既不会因为压缩量过大导致O形圈永久变形失效,也不会因为压缩量不足出现密封间隙。当盲塞顺着螺纹拧紧到位后,端面的O形圈被压紧在盲塞端面和被连接件的孔口平面之间,阻断螺纹配合间隙的渗漏路径,相比传统的螺纹缠生料带、涂密封胶的封堵方式,这种带O形圈密封的盲塞拆装更方便,重复使用性更好,不会出现密封胶残留堵塞油路、生料带碎屑进入液压回路卡滞阀件的问题,对清洁度要求较高的液压、润滑系统尤为适用。
在实际建模和选型应用中,需要注意几个关键的尺寸边界:首先是被连接件的孔口平面必须保证足够的平面度和表面粗糙度,不能有明显的加工刀痕或者磕碰凹坑,否则会导致O形圈压合后出现缝隙引发渗漏;其次是螺纹孔的有效深度必须大于盲塞螺纹段的长度,保证拧紧后盲塞端面能够完全贴紧孔口平面,避免出现螺纹拧到底但端面还未压紧的假拧紧情况;另外一字槽的深度和宽度需要匹配常用拆装工具的尺寸,保证拧紧时能够传递足够的扭矩,不会出现槽口崩裂的问题。这款盲塞的外形轮廓简洁,没有复杂的曲面特征,建模时只需要通过旋转、拉伸切除这几个基础特征就能完成,参数化调整也很方便,只需要修改螺纹规格、头部直径、密封槽尺寸这几个核心参数,就能快速衍生出不同螺纹规格的同系列盲塞模型,大幅提升通用零件库的搭建效率。
在设备维护场景中,这类盲塞也常被用作腔体的排油、排气堵头,日常维护时只需要拧下盲塞就能完成腔体的换油、排气操作,不需要拆解其他管路部件,维护便捷性很高。相比外六角头部的堵头,这种圆盘式一字槽头部的盲塞径向占用空间更小,在孔位排布密集的集成阀块上,不会因为头部外六角的对边尺寸过大导致相邻孔位的扳手空间不足,能够有效缩小阀块的整体体积,优化集成部件的结构紧凑性。设计时还需要考虑螺纹的公差配合,盲塞的外螺纹采用中等精度公差,和标准内螺纹配合时既不会因为间隙过大导致螺纹晃动,也不会因为过盈量太大导致拧入困难,兼顾装配便利性和连接可靠性。
