螺旋缠绕式筒体冷却换热盘管结构

　　在化工反应釜、小型温控罐体、注塑机料筒温控段、实验室恒温反应装置这类需要对筒状腔体进行精准控温的场景里，这类螺旋缠绕式冷却盘管是非常常用的内置换热构件，和夹套式换热结构相比，它的换热接触路径更长，流体在管内流动时会持续沿着螺旋路径改变流向，湍流程度更高，换热效率比同长度的直管换热结构高出不少，同时不需要在筒壁外侧额外焊接夹套腔体，对于小容积的温控罐体来说，能有效压缩设备整体外径，节省安装空间。

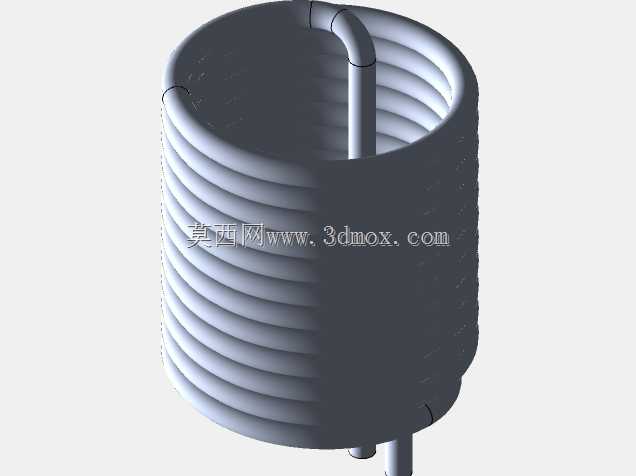

　　从结构设计逻辑来看，这款盘管采用等螺距螺旋缠绕成型，整体轮廓和待冷却的筒体内壁轮廓匹配，缠绕后的外径略小于筒体内径，安装时可以直接从筒体上端开口置入，上下两端的直管段分别作为冷却介质的进口与出口，伸出筒体端盖后通过管接头与外部冷却介质循环管路连接，不需要在筒体侧壁额外开设多个管路接口，能减少筒体上的密封点位，降低介质泄漏的风险。盘管的螺距设计经过匹配计算，既保证相邻圈的管壁之间留有足够的间隙，让筒内的待控温介质可以在盘管间隙间自由流动，避免出现流动死区影响整体温度均匀性，又不会因为螺距过大导致单位高度内的换热面积不足，无法达到设计要求的换热功率。

　　实际选型应用时，需要重点核对几个安装边界参数：首先是盘管的缠绕外径，必须和待安装的筒体内径保留2-5mm的安装间隙，间隙过小会导致置入安装时卡滞，甚至刮伤筒体内壁的防腐或抛光层，间隙过大则会让盘管离筒壁过远，靠近筒壁位置的介质无法得到充分换热，形成温度分层；其次是上下直管段的伸出长度，要匹配端盖的厚度以及外部管路接头的安装尺寸，伸出过短会导致管接头无法可靠锁紧密封，伸出过长则会额外占用设备外部的安装空间，也容易在外部管路拆装时受到额外的弯矩，导致盘管根部出现应力开裂。另外盘管的中心直管段是沿着筒体轴线方向布置的，上端的弯管过渡段做了大圆弧过渡处理，避免冷却介质在转向时出现过大的局部阻力，减少循环泵的扬程损耗，同时大圆弧弯管也能避免弯管处出现管壁减薄过甚的问题，提升盘管的耐压能力。

　　在功能特性上，这类盘管一般采用无缝金属管弯制而成，根据接触介质的腐蚀性不同，可以选择不锈钢、紫铜或者碳钢材质，管内通冷却水、低温乙二醇溶液或者其他冷却介质时，能持续带走筒内介质反应或者工作产生的热量，将筒内温度稳定在工艺要求的区间内。和外置式的换热结构相比，内置盘管直接和待控温介质接触，热响应速度更快，温度控制的滞后性更小，对于需要快速降温或者温度控制精度要求较高的工况适配性更好。设计建模时，螺旋线的生成需要严格匹配螺距、圈数、缠绕直径参数，两端的过渡弯管需要和螺旋段、直管段做相切约束，保证整个管路的内壁光滑无突变，避免介质流动时出现局部涡流导致的振动或者杂质沉积，同时管壁的厚度要根据工作压力、介质腐蚀性做校核，保证长期工作时不会出现鼓包或者泄漏问题。

　　在实际设备装配中，这类盘管置入筒体后，一般会在盘管和筒壁之间加装3-4个均匀分布的定位支撑点，避免设备运行过程中盘管受到介质流动冲击出现晃动，磨损管壁或者产生振动噪音，支撑点采用和盘管同材质的薄金属片制作，不会形成额外的腐蚀电偶，也不会过度阻挡介质的流动路径。对于需要经常清洗内部的罐体，盘管的支撑结构可以做成快拆式，需要清理筒壁或者盘管外壁的结垢时，可以直接将盘管整体从筒体内吊出，清理维护的便利性远高于焊接式的夹套结构。另外盘管的进出口位置一般会设置在筒体的上端盖处，和端盖之间采用密封接头固定，拆卸端盖时可以将盘管随端盖一同吊起，不需要额外拆解管路连接，能大幅缩短设备维护的停机时间。
