ASME标准螺旋盘绕半管夹套换热结构

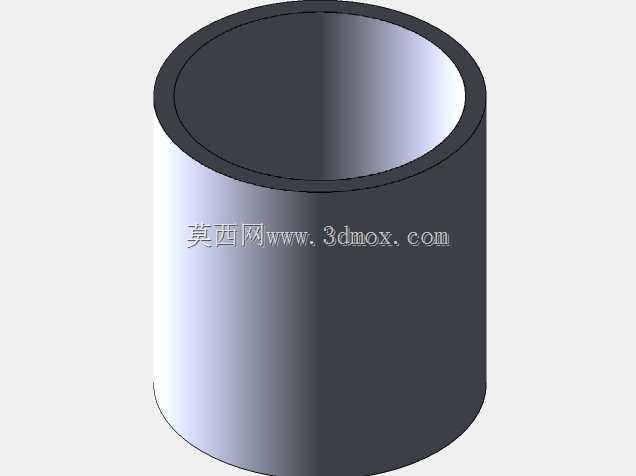

　　在化工、食品制药、能源换热类压力容器的设计场景中，半管夹套结构一直是筒体外侧换热的主流方案之一，这套螺旋盘绕的半管夹套结构，完全遵循ASME相关规范的设计要求，适配立式承压筒体的外伴热、冷却工况。不同于普通的全夹套结构，半管夹套的介质流通截面更小，换热介质在半管形成的流道内定向流动，不存在全夹套内容易出现的介质短路、流动死区问题，换热效率比同规格全夹套高出三成以上，同时半管与筒体外壁焊接形成的加强结构，还能有效提升筒体的外压稳定性，在真空工况、带压换热工况下的结构可靠性更突出。

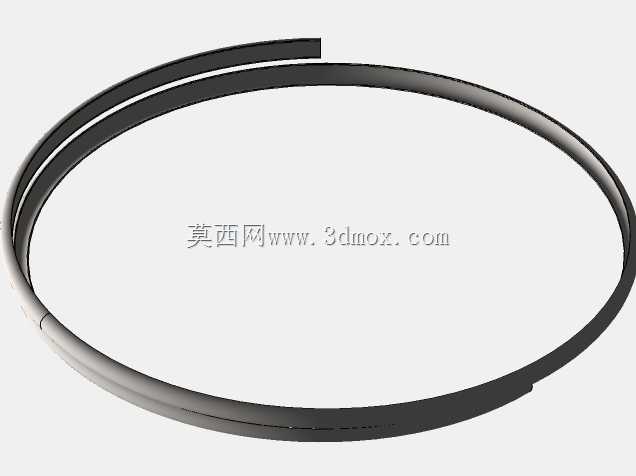

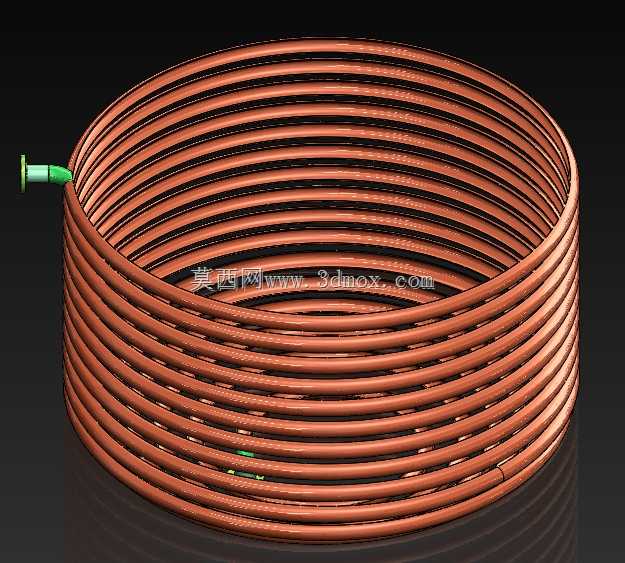

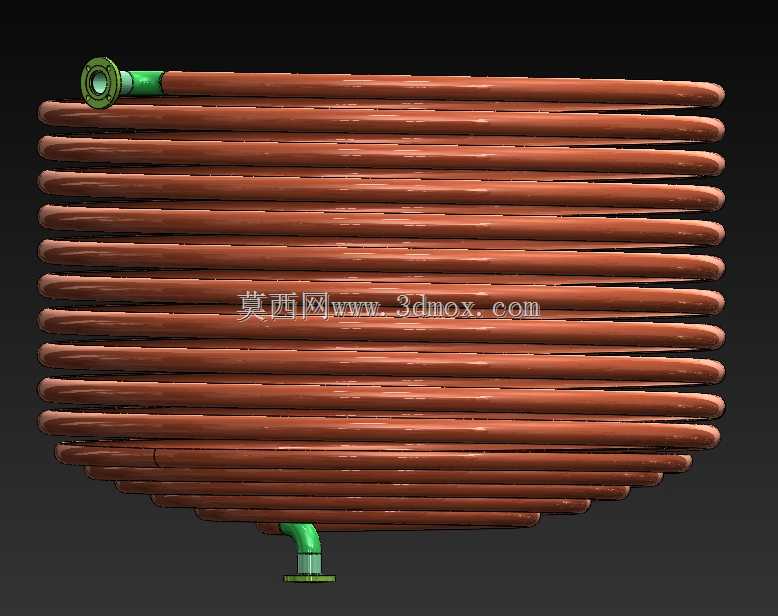

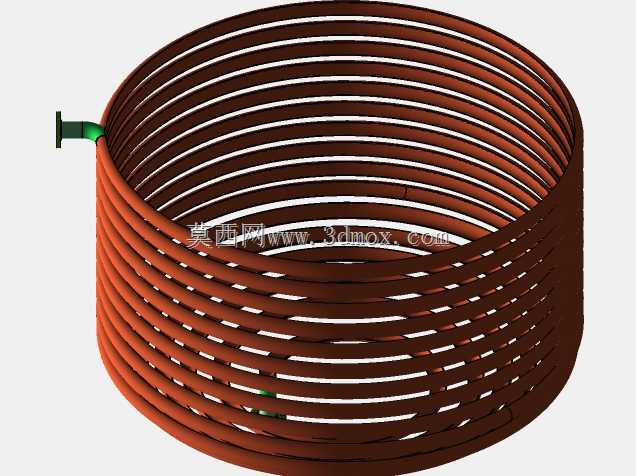

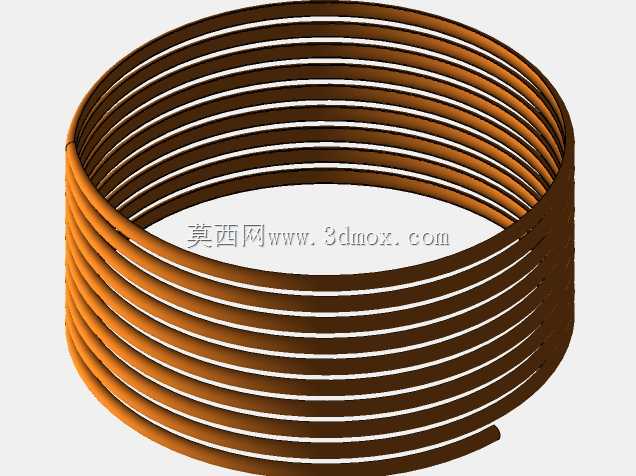

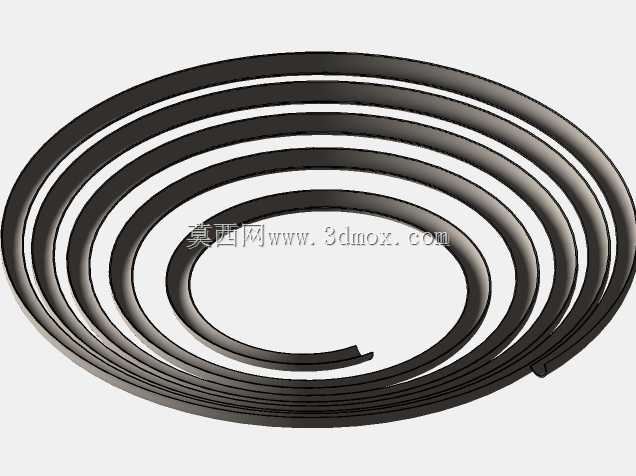

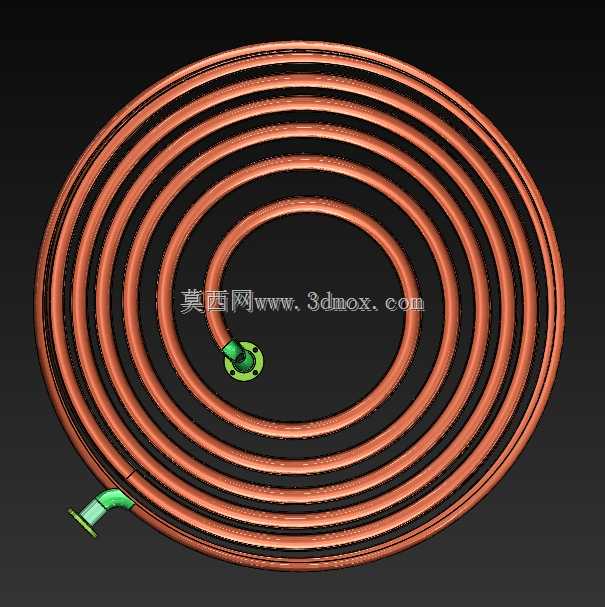

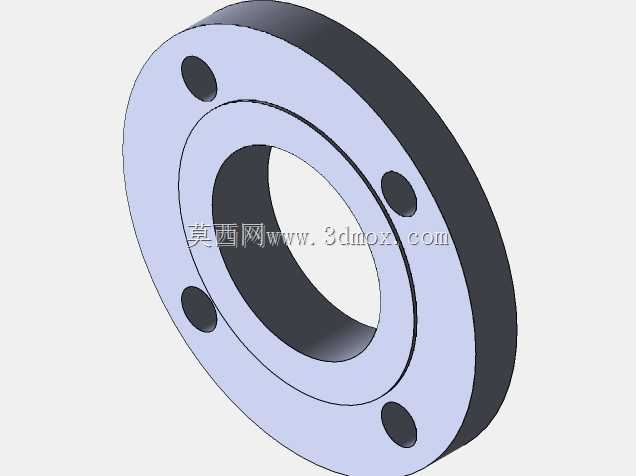

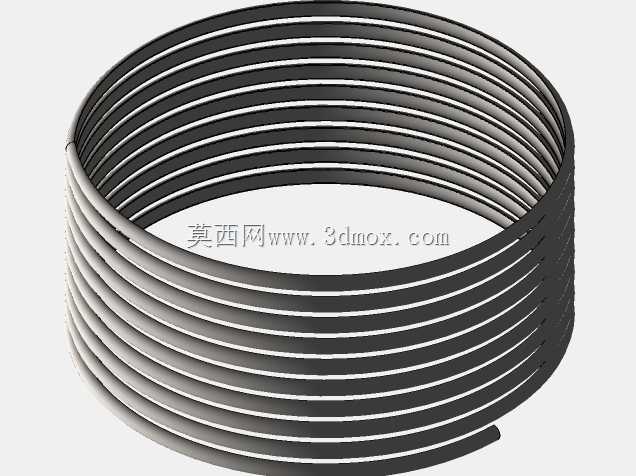

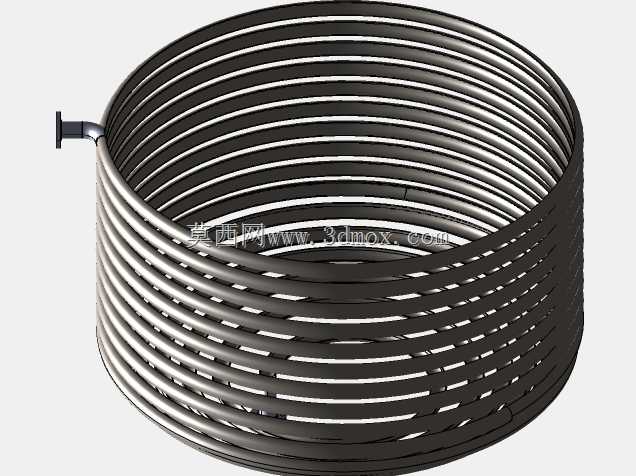

　　这套结构采用连续螺旋盘绕的排布方式，半管沿筒体轴向逐圈紧密排布，进出口分别设置在盘绕结构的上下两端，端部采用标准法兰接口做连接，方便现场与外部换热介质管路对接。设计过程中首先需要匹配筒体的外径确定半管的弯曲半径，每一圈半管的盘绕螺距严格控制，既要保证半管与筒体外壁的贴合度，避免焊接后出现应力集中，也要兼顾相邻半管之间的焊接操作空间，防止焊缝重叠带来的焊接缺陷。半管的截面采用标准半圆弧结构，与筒体壁面贴合后形成完整的圆形介质流道，流道的通径根据换热介质的流量、流速要求计算确定，保证介质在流道内保持合适的湍流状态，强化换热效果的同时避免流速过高带来的冲蚀问题。

　　从安装边界来看，整套夹套结构完全贴合筒体外壁轮廓，盘绕范围覆盖筒体需要换热的有效区段，上下端部的接口伸出方向可根据现场管路排布调整，接口法兰的端面与筒体轴线保持平行，方便管路对接时的密封安装。半管与筒体的连接采用连续角焊缝，焊缝高度根据半管壁厚、筒体壁厚以及设计压力计算确定，焊接位置的坡口提前做预处理，保证焊透率满足承压要求，同时在盘绕的起止端设置过渡段，避免半管端部直接与筒体直角焊接带来的应力集中。在实际使用场景中，这类半管夹套可适配蒸汽加热、冷却水冷却、导热油循环换热等多种工况，相比普通的外盘管结构，半管与筒体的接触面积更大，热阻更小，热量传递更均匀，不会出现筒体局部温度梯度过大的问题，尤其适合对温度控制精度要求较高的反应类设备。

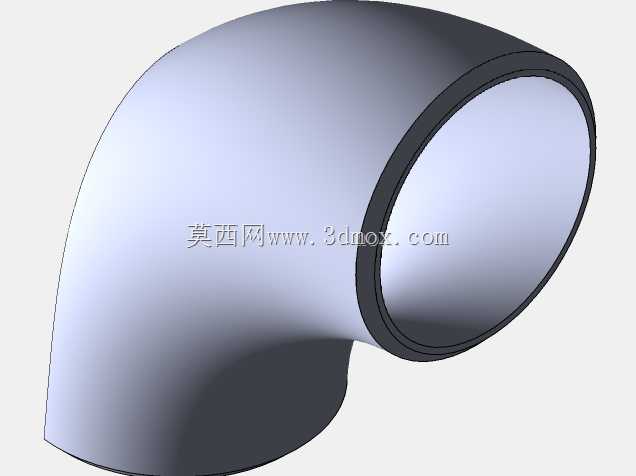

　　设计时还需要考虑热胀冷缩的补偿问题，连续螺旋盘绕的结构本身具备一定的轴向、径向变形补偿能力，在筒体温度变化、夹套介质温度波动时，螺旋结构可通过微小的弹性变形吸收热位移，避免焊缝被拉裂。进出口位置的连接管做了加强处理，与半管的对接位置采用圆滑过渡，减少介质流动的局部阻力，防止介质在进出口位置出现涡流，长期运行下也能减少杂质沉积的概率。整套结构的排布完全贴合筒体的曲面轮廓，没有超出筒体外径的突兀结构，外部做保温层施工时也更方便，保温材料可直接覆盖在半管夹套外侧，不会出现保温层厚薄不均的问题。对于需要做外换热的立式承压设备来说，这种螺旋半管夹套的结构重量比全夹套更轻，耗材用量更少，同时承压能力更强，在中低压换热工况下的综合优势十分明显，设计过程中需要严格核对每一圈半管的盘绕角度、位置偏差，保证半管与筒壁完全贴合，焊接后不会出现局部翘起、间隙过大的问题，避免影响换热效果和焊接强度。
