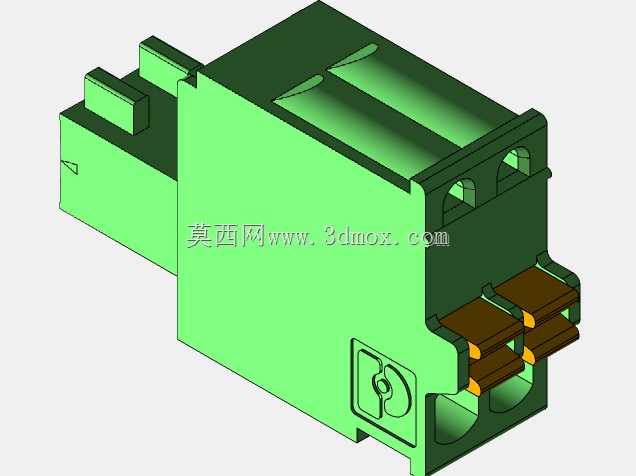

FK-MC0.5/2-ST-2.5印刷电路板连接器

　　在工业控制板卡、小型伺服驱动模块、分布式IO采集终端这类需要在PCB板上实现可靠导线连接的场景里，这类板装弹簧式连接器是非常常用的互联元件，区别于传统的螺钉压接端子，它不需要操作人员反复调整螺钉扭矩，插线时只需要用工具触发解锁机构就能完成导线的快速插拔，在批量组装的产线上能大幅降低接线工序的耗时，同时也能避免螺钉松脱导致的接触不良隐患。从结构设计来看，这款连接器采用了直插板端安装的布局，塑料本体采用了耐温的工程塑料材质，能够满足波峰焊或者回流焊过程中的高温耐受要求，不会在焊接工序中出现壳体变形、定位柱偏移的问题。本体侧面设计的导向卡扣结构，在多pin位并排拼接使用的时候，能够实现相邻连接器的精准对位，

　　不会出现pin位错位导致的插针无法对准PCB焊盘的问题，同时拼接后的整体刚性也能得到保障，不会因为多次插拔导线出现相邻模块松脱的情况。接触端采用了铜质镀锡的导电件，夹持部位的弹片经过了特定的弧度设计，能够适配0.5平方毫米的多股软导线或者单股硬导线，压接后的接触电阻能够控制在极低的水平，即使在设备长期运行产生振动的工况下，也能保持稳定的电气连接，不会出现接触电阻升高导致的接头发热问题。安装边界方面，这款连接器的针脚间距为2.5mm，符合PCB设计中常用的网格间距标准，在绘制PCB封装的时候不需要额外调整走线网格，焊盘的尺寸匹配常规的板端连接器设计规范，定位柱的直径和位置能够在插件工序中快速对准PCB上的定位孔，

　　避免焊接过程中连接器出现歪斜。本体的进线端设计了防误插的倒角结构，操作人员插线时不需要刻意对准孔位，顺着倒角就能将导线顺利插入夹持结构，同时每个接线位旁边都预留了标识打印的平面，生产厂商可以直接在塑料本体上丝印pin位编号，方便现场接线人员核对线号，减少接线错误的概率。从实际使用的工况适配来看，这类连接器通常用在控制柜内的小型控制板上，比如小型PLC的扩展模块、传感器信号采集板、步进电机的驱动板这类空间紧凑的板卡上，因为本身的高度尺寸控制得比较合理，不会占用过多的板上垂直空间，在板卡安装到控制柜内的导轨插槽后，连接器上方还能预留出足够的导线弯折空间，不会出现导线被外壳挤压导致绝缘层破损的问题。设计这款连接器的三维模型时，

　　需要重点关注几个关键尺寸的公差配合：首先是板端插针的伸出长度和位置度，必须和PCB焊盘的位置完全匹配，否则过炉焊接时会出现虚焊、连焊的问题；其次是解锁机构的活动行程，要保证工具按压时能够完全顶开弹片，松开后弹片能够可靠复位夹紧导线；还有本体上的卡扣配合尺寸，拼接时的松紧度要适中，太松会导致拼接后错位，太紧则会给组装工序带来不必要的难度。另外，塑料本体的壁厚设计也经过了优化，既不会因为壁厚太薄导致焊接时受热变形，也不会因为壁厚太厚导致整体尺寸过大，占用过多的PCB板上空间，接触弹片的材料厚度和热处理硬度也经过了匹配，能够保证经过上百次插拔后仍然保持足够的夹持力，满足设备维护过程中反复接线的使用需求。在设备选型过程中，工程师需要根据板卡上的接线数量选择对应pin数的型号，同时要确认导线的线径和连接器的适配范围，这款2位的型号主要用于小功率信号或者低压供电的连接场景，额定电流和电压参数能够满足常规工业控制信号的传输要求，不需要额外考虑大电流带来的发热问题。
