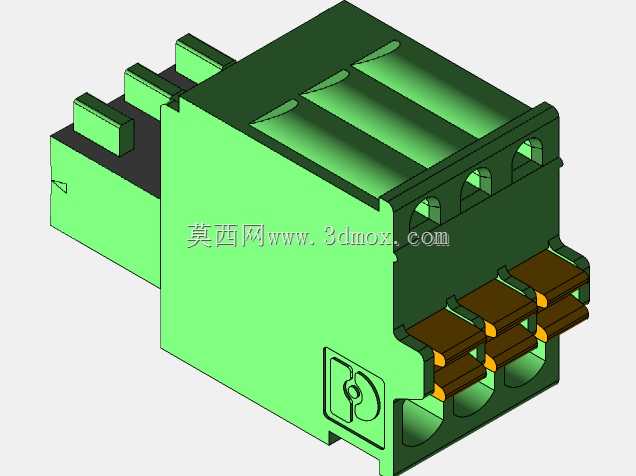

凤凰城FK-MC0.5/3-ST-2.5PCB接线连接器

项目分类:通用五金配件 发布时间:2021-12-10 ID:448087
  • 凤凰城FK-MC0.5/3-ST-2.5PCB接线连接器

  这款印刷电路板连接器是工业电控、传感信号传输、低压配电板卡场景里常用的板载接线部件,日常选型中常被用于小电流信号回路、24V直流控制回路的板端接线,替代传统直焊导线的连接方式,大幅提升板卡生产装配效率,也方便后期现场运维的线路改接、故障排查。从实际使用场景来看,这类连接器常出现在PLC扩展IO板、小型传感器采集板、工业电源模组、步进电机驱动板这类需要现场接外部线缆的PCB板上,适配线径0.2到0.5平方毫米的多股软铜线,压接或者螺丝锁紧后能实现稳定的电气连接,避免焊盘直接受力导致的线路脱落、焊盘撕裂问题。

  从结构设计思路上看,这款3位连接器采用插拔式接线结构,公端直接焊接在PCB板上,母端带螺丝锁紧结构用来压接外部导线,接线完成后直接对插即可完成连接,相比传统螺钉直接锁在板上的端子,这种结构在批量生产时可以先完成板卡焊接,再完成外部线束的预制,最后整体对插,能压缩整机组装的工位时长。外形上采用深绿与棕褐的绝缘阻燃PA材质壳体,绝缘等级满足工业现场常见的AC300V以下耐压需求,壳体侧面带防呆卡扣结构,对插时不会出现插反、错位的问题,插合到位后卡扣会自动卡紧,避免设备运行过程中受振动影响出现接插件松脱、信号中断的问题。

  安装边界上,这款连接器的板端焊脚间距为2.5mm,属于标准间距板载连接器,焊脚采用直插式设计,适配1.6mm到2.0mm板厚的FR4环氧PCB板,焊盘尺寸按照标准0.8mm孔径设计,波峰焊或者手工焊接都能实现可靠上锡。连接器本体在板上的投影宽度为10mm左右,3位规格的总长度为7.5mm,高度方向从板面算起总高14.2mm,在布局PCB的时候需要预留出母端插拔的操作空间,板边距离连接器本体至少要留出15mm的操作空间,方便接线时螺丝刀操作、插拔时的手部施力空间。

  功能特性上,每一位接线位都带独立的螺丝锁紧结构,螺丝采用M2规格的镀锌钢螺丝,锁紧扭矩控制在0.2N·m到0.3N·m之间,既能压紧多股软线的线芯,又不会因为扭矩过大压断线芯、撑裂绝缘壳体。壳体内部的导电件采用锡磷青铜材质,表面镀锡处理,接触电阻小于10毫欧,长期通过3A额定电流时温升不超过30K,满足工业现场长期连续运行的可靠性要求。相邻接线位之间有独立的绝缘隔栏,避免接线时线丝外露导致的相邻回路短路问题,哪怕是现场接线时多股线有零散铜丝露出,隔栏也能阻挡铜丝搭接到相邻极,降低接线失误带来的短路风险。

  在实际选型适配时,这款连接器可以和同系列的2位、4位、6位规格搭配使用,统一板上的焊脚间距,减少PCB封装库的维护数量,也方便BOM表的物料统一采购。相比同规格的弹簧式接线端子,这种螺丝锁紧的结构更适合现场运维条件一般的场景,不需要专用的压线工具,只用普通一字螺丝刀就能完成接线操作,对现场运维人员的工具要求更低,也更适合多振动的工业设备内部使用,长期使用不会因为弹簧疲劳出现接线松脱的问题。建模时严格按照实物的安装尺寸做了干涉检查,焊脚位置、卡扣位置、螺丝孔位都和实际量产件一致,导入PCB设计软件时可以直接调用作为板框布局的参考,也可以用来做整机装配的干涉检查,提前确认连接器和周边壳体、其他元器件的安全间隙,避免打样后出现装配干涉、操作空间不足的问题。
