凤凰城DFMC系列间距2.54PCB板对板连接器

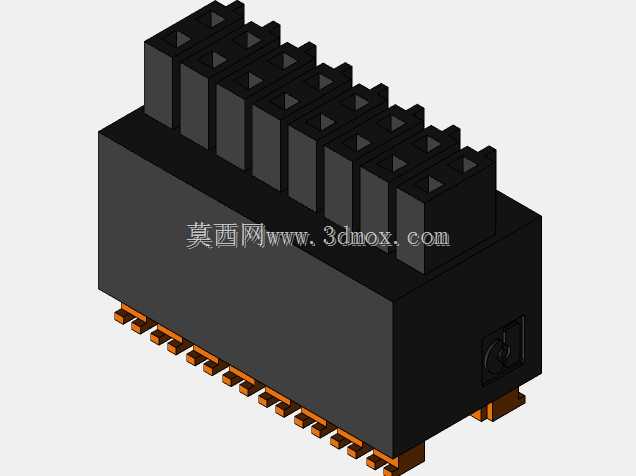

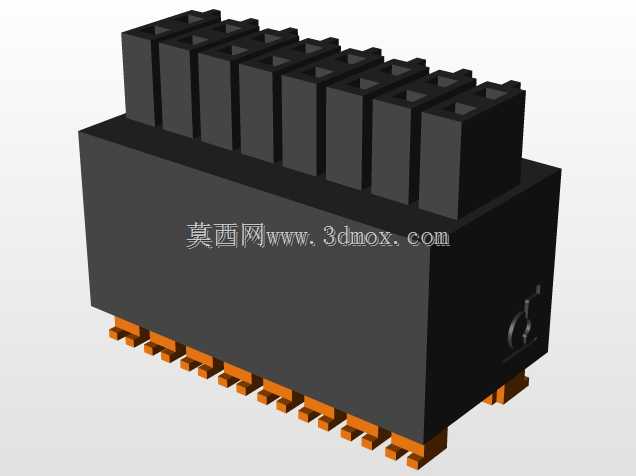

　　在工业控制板卡、嵌入式设备、通讯接口模块的PCB堆叠设计场景里，这类间距2.54mm的板对板连接器是实现多块电路板垂直互联的核心元件，不需要额外飞线或者排线转接，就能完成电源、信号在不同PCB层之间的稳定传输，大幅压缩设备内部的走线空间，提升整机集成度。从实际选型使用的角度看，这款连接器采用双排插针设计，接触端采用镀金工艺处理，能在长期插拔、温湿度波动的工业环境下保持接触电阻稳定，避免信号丢包或者供电接触不良的问题，适配常规FR-4玻纤电路板的波峰焊或者回流焊工艺，焊脚位置的公差控制在±0.1mm以内，能匹配常规SMT贴片或者通孔插装的生产制程，不会出现焊盘对位偏移、虚焊的批量生产问题。设计这款连接器三维模型的时候，

　　首先要明确安装边界：连接器本体的塑壳采用耐高温PA66材质，底部焊脚伸出塑壳底面的长度为1.5mm，刚好适配1.6mm标准厚度PCB的通孔插装要求，焊脚间距严格遵循2.54mm标准排针间距，和市面上通用的母座、排针接口完全兼容，不需要额外定制配套接插件。塑壳上部的插槽采用防呆设计，单侧带有定位凸台，和配套母座对接的时候不会出现插反的问题，插槽内部的接触弹片采用悬臂梁结构，插拔力控制在单pin0.3-0.5N区间，既保证对接后有足够的保持力，不会因为设备振动出现松脱，又不会因为插拔力过大导致装配时损坏PCB焊盘。从外形尺寸来看，这款8pin双排连接器的总宽度为10.16mm，总高度从PCB板面算起为13.2mm，

　　塑壳侧面带有加强筋结构，在多pin数扩展的时候，塑壳不会因为插拔受力出现形变开裂，底部焊脚分为信号pin和固定pin，两端的固定pin尺寸略大于信号pin，焊接后能提供更强的机械固定强度，承受侧向受力的时候不会把信号pin从焊盘上扯掉。在实际设备应用中，这类连接器常被用在PLC扩展模块、工业传感器信号采集板、伺服驱动控制板的层间互联上，相比排线连接，它的信号完整性更好，差分信号传输时的阻抗连续性更优，能支持最高100Mbps的数字信号传输，不会出现信号串扰的问题；相比焊接式的板间连接，它支持后期维护拆卸，不需要拆焊整块电路板就能更换故障模块，大幅降低设备的后期维护成本。建模过程中需要特别注意的细节是塑壳内部的弹片避让空间，

　　插槽内部每个接触位的空腔尺寸要留足0.2mm的余量，保证弹片在插拔过程中有足够的形变空间，不会出现卡滞或者塑性形变；焊脚的位置度公差要严格对齐标准PCB封装库的焊盘坐标，导出的STEP模型可以直接导入Altium Designer做PCB结构干涉检查，也能导入SolidWorks做整机结构装配验证，提前发现连接器和周边电容、电阻、结构件的干涉问题，避免打样后出现装配不上的问题。另外这款连接器的塑壳表面做了哑光磨砂处理，没有尖锐的棱角，自动化装配的时候可以通过振动盘上料，不会出现卡料的问题，塑壳的耐温范围覆盖-40℃到105℃，能满足户外工业设备、车载电子设备的宽温工作要求，接触端的镀层厚度满足100次插拔后接触电阻不大于20mΩ的行业标准，长期工作的可靠性有充足保障。
