在工业控制板卡、嵌入式设备、通讯终端等需要多板层叠互联的电子设备场景中,板对板连接器的选型直接决定了整机的信号传输稳定性与组装维护便捷性,这款2.54mm间距的双排板对板连接器,正是针对常规密度信号互联场景开发的直插式连接部件。从实际使用场景来看,这类连接器常被用在工控IO扩展板与核心控制板的层叠连接、小型检测设备的主板与功能模块板对接、消费类电子的电源与信号板互联场景中,相比排线连接方式,板对板直插结构能大幅节省设备内部走线空间,同时降低排线松脱带来的接触不良风险。

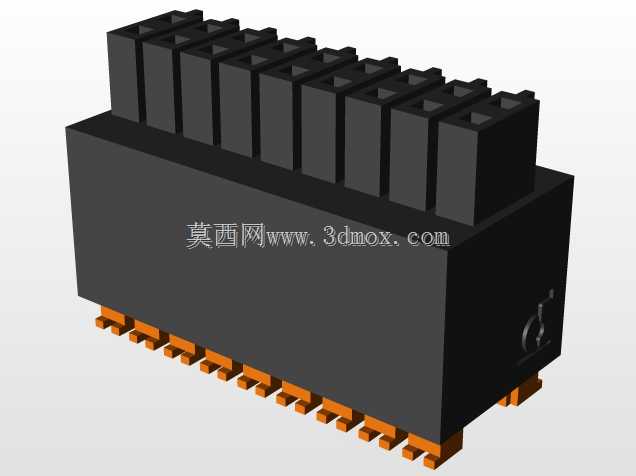

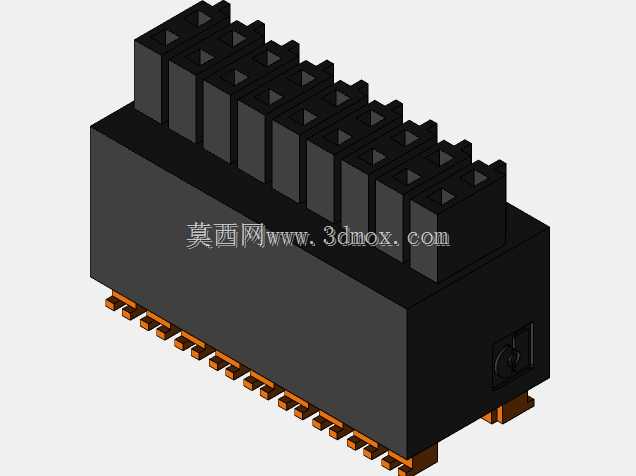

从功能特性上看,这款连接器采用插座端与插针端配对的结构设计,黑色绝缘基座采用耐高温工程塑料注塑成型,能够满足波峰焊、回流焊等常规PCB焊接工艺的温度要求,不会在焊接过程中出现基座变形、针位偏移的问题。底部的橙色定位柱与插针采用 staggered 错位排布?不对,是双排等距排布,插针伸出基座底部的长度符合常规1.6mm厚度PCB的透焊要求,焊接后焊盘浸润面积能够达到行业通用的可靠性标准,插针表面做镀锡处理,既保证焊接时的上锡性能,也能在长期使用中避免氧化导致的接触电阻升高。上部的插槽内部设置有防呆导向结构,配对插合时不需要刻意对准每一根插针,顺着导向槽推入即可完成对接,能够有效避免插针歪针、折损的问题,插合后基座之间的卡扣结构会提供适度的保持力,在设备受到常规振动冲击时不会出现松脱断开的情况,同时如果需要拆卸维护,只需要用平口工具轻轻撬动基座两侧的卡扣位即可顺利分离,不会损伤PCB焊盘。
从设计思路层面拆解,这款连接器的整体结构围绕量产可靠性与组装便捷性两个核心目标展开,绝缘基座的壁厚设计经过反复验证,既不会因为壁厚过薄导致注塑成型时出现缺胶、缩水的缺陷,也不会因为壁厚过大占用过多PCB板上的安装空间。插针与基座的固定采用压接+注塑包胶的双重固定方式,插针在基座内部的弯折结构能够提供足够的拉脱力,即便是在维修插拔时用力不当,也不会出现插针被从基座中拔出的问题。2.54mm的间距设定是行业通用的标准间距,既能够满足常规低压信号、小电流电源的传输绝缘要求,也能兼容市面上通用的PCB设计封装库,工程师在做板卡设计时不需要单独绘制封装,直接调用标准2.54mm双排连接器封装即可完成布局,大幅缩短硬件开发周期。
从外形尺寸与安装边界来看,这款9Pin双排连接器的整体宽度控制在10mm以内,基座高度在板上的投影高度不到15mm,层叠板之间的板间距可以控制在8-10mm区间,对于内部空间紧凑的小型设备非常友好。底部的两个橙色定位柱直径为1.5mm,对应PCB上需要开两个1.6mm的定位孔,焊接前先将定位柱插入PCB定位孔中,能够在过波峰焊时起到固定连接器的作用,避免焊接过程中连接器移位导致的针位偏移。插针的焊盘直径设计为1.2mm,相邻焊盘之间的间距足够走0.3mm宽度的信号线,不会出现布线空间不足的问题。需要注意的是,在PCB布局时,连接器本体外侧需要预留至少2mm的操作空间,方便后续插拔维护时工具能够顺利伸入,同时在连接器下方尽量不要布置过高的贴片元器件,避免焊接时连接器基座与下方元器件产生干涉。
在实际选型应用中,这类连接器的额定电流可以达到每针3A,能够满足常规小功率电源与信号的混合传输需求,绝缘电阻能够达到1000MΩ以上,接触电阻控制在20mΩ以内,在-40℃到105℃的工作温度区间内都能保持稳定的连接性能,完全可以覆盖绝大多数工业与消费类电子设备的使用环境要求。相比同间距的单排连接器,双排结构在相同的板上占用宽度下能够提供多一倍的连接点位,进一步提升了PCB板上的空间利用率,对于需要密集信号互联的多板结构来说是性价比非常高的连接方案。
