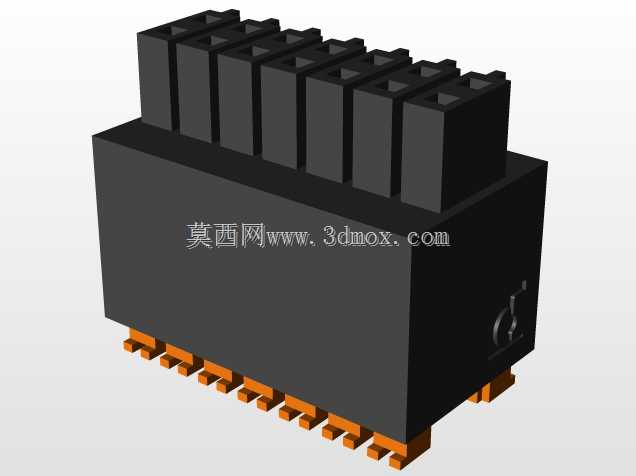

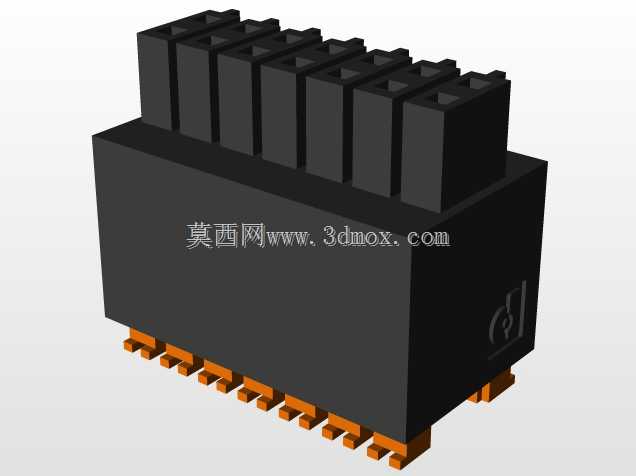

在工业控制板卡、嵌入式设备、通信终端等产品的PCB互联场景中,板对板连接器承担着不同电路板之间信号与功率传输的核心作用,这款DFMC 0.5/7-ST-2.54连接器就是针对2.54mm标准间距板卡堆叠场景设计的直插式互联部件。从实际选型适配角度看,这类连接器的安装边界直接决定了PCB板的布局空间预留,其塑壳主体采用黑色耐高温绝缘材质成型,底部焊脚为标准直插式引脚,引脚间距严格遵循2.54mm通用网格标准,适配市面上绝大多数通用PCB的孔位设计,不需要额外定制特殊孔位就能完成焊接装配。
设计层面上,这款连接器采用双排错位引脚布局,单排引脚数对应7位互联需求,0.5的规格参数对应其适配的板间堆叠高度,能够在保证连接可靠性的前提下,将两块平行PCB之间的装配间隙控制在合理范围,避免板间间距过大导致的信号传输损耗增加,也不会因为间距过小造成板上元器件干涉。顶部的槽位结构是与配对公座对接的导向定位结构,每个槽位内部都设置了防呆卡扣位,对接时能够自动校正插入角度,避免插反导致的引脚弯折、内部接触件损坏问题,同时对接完成后卡扣结构能够提供足够的保持力,在设备受到常规振动、冲击的工况下不会出现松脱断连的情况。
从实际应用场景出发,这类连接器广泛用在工业IO模块、可编程控制器扩展板、电力监测终端、民用消费电子的主板与功能子板连接场景,相比排线连接方式,直插板对板的连接方式不需要额外布线,装配效率更高,接触阻抗更低,能够同时传输低压控制信号与小功率供电电流,不需要额外设置供电接插件就能完成板间的功率与信号同步传输。塑壳的外形设计做了边角圆弧过渡,在自动化插件装配过程中不会卡滞送料轨道,适合波峰焊批量焊接工艺,底部引脚伸出塑壳的长度严格控制在标准波峰焊吃锡深度范围内,焊接时不会出现连锡、引脚爬锡过高的问题。
结构设计上,内部接触件采用高弹性铜合金材质,表面做镀锡处理,兼顾导电性能与抗氧化能力,多次插拔后依然能保持稳定的接触压力,不会出现接触电阻过大导致的信号丢包、供电压降过大问题。塑壳侧壁设置了加强筋结构,在插拔过程中能够承受足够的按压力,不会出现塑壳开裂、形变的问题,安装到PCB上之后,塑壳底部与PCB板面贴合平整,不会出现倾斜翘起的情况,保证对接时公母座的同轴度。对于结构设计人员来说,选用这款连接器时只需要在PCB上按照引脚坐标预留对应直径的金属化过孔,同时在塑壳占用的投影区域内禁止布置超过板间间隙高度的元器件,就能完成布局适配,不需要额外做复杂的结构避让,能够有效缩短板卡的设计周期,同时降低生产装配的不良率。在长期工作工况下,这款连接器的绝缘材质能够承受常规工业场景的温度波动范围,不会因为高温出现塑壳形变、低温出现材质脆裂的问题,适配绝大多数非极端严苛环境下的电子设备互联需求。
- 全部评论(0)
- 模板大小: 2.04 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: STEP / IGES,SOLIDWORKS
- 软件分类: 通用机械零部件
