施莱格尔型电气连接接触块结构设计

　　这类接触块主要应用在低压电气控制回路的信号转接、动力小电流接插场景，常见于成套控制柜的按钮基座配套、模组化接线端子排的扩展单元、小型工控设备的内部信号互联位置，承担多回路导电连接、接插对位、绝缘隔离的核心作用，区别于大电流动力接线端子，这类接触块适配的是控制回路级别的小电流传输，额定载流通常覆盖1A到10A区间，适配常规工控信号、传感器供电、按钮触点输出这类线路的连接需求。

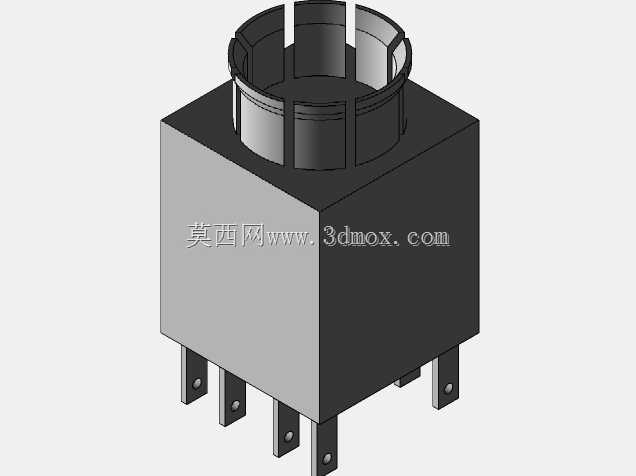

　　从结构设计逻辑来看，该接触块采用方体绝缘基座加顶部接插套筒的组合结构，下部伸出的插脚用于和基座端的导电夹片实现压接或卡接导通，基座部分采用绝缘工程塑料注塑成型，方体外形的设计首先是为了适配标准化的安装卡位，相邻接触块拼装时可以依靠方体侧面实现紧密贴合，不会出现圆周类零件容易发生的转动错位问题，同时方体的平面结构也方便印制回路标识、适配卡扣式的固定压条，在成排安装时能保证整体排列的整齐度，减少相邻接插件之间的位置干涉。顶部的开槽套筒结构是接插端的核心设计，纵向开槽的目的是提供足够的径向弹性余量，当配套的插针插入套筒内部时，开槽的瓣片会向外产生微量弹性形变，依靠材料自身的回弹力抱紧插针外壁，保证导电接触面积足够，降低接触电阻，避免长期使用后因为接触松动出现的发热、信号闪断问题；套筒顶部的外翻卷边结构一方面是引导插针顺利插入，避免插针怼到套筒端面造成结构损坏，另一方面也能强化套筒端部的结构强度，减少多次插拔后瓣片出现向外过度形变、无法回弹的失效风险。

　　从安装边界的尺寸适配来看，下部伸出的多根插脚采用等间距排布，间距符合常规低压控制组件的接插标准，插脚末端的小圆点是铆接定位点，用于固定插脚内部的导电嵌件，避免嵌件在注塑基座内出现窜动；插脚的伸出长度经过匹配设计，既保证插入基座夹片后有足够的接触深度，不会因为振动导致松脱，也不会因为伸出过长导致安装后底部与安装板之间出现间隙、或是插脚触碰到其他金属部件造成短路。基座的方体边长尺寸适配常规的22mm安装孔位配套的按钮基座卡位，不需要额外定制安装支架，可以直接和同系列的按钮、指示灯组件拼装使用，顶部套筒的外径尺寸匹配标准的接插线端护套内径，接插后护套可以完全包覆套筒部分，实现带电部位的绝缘防护，避免运维过程中误触带电部位造成安全隐患。

　　在实际使用场景中，这类接触块的设计充分考虑了工控现场的运维需求，接插结构不需要螺丝紧固，插拔操作可以快速完成回路的拆接，相比螺丝压接的端子，在批量更换组件、检修回路时能大幅缩短作业时间；同时绝缘基座的材料选用耐温、阻燃的工程塑料，满足低压电器的阻燃等级要求，即使回路出现短时过载发热，也不会出现基座融化、引燃周边部件的问题。结构设计上没有多余的冗余特征，所有的外形结构都服务于安装定位、接插导通、绝缘防护三个核心功能，方体的四个棱边做了微小的倒角处理，既避免注塑过程中出现锐边缺陷，也能在拼装时减少相邻零件之间的刮擦，提升装配顺畅度。下部插脚的排布采用非对称设计？不对，看模型的插脚排布是有位置区分的，不同位置的插脚对应不同的回路，能避免接插时出现错插、反插的问题，相当于自带防呆设计，不需要额外增加防呆凸台就可以实现防错装的效果，减少装配过程中的人为失误。
