尼龙材质小直径线缆固定卡锁结构

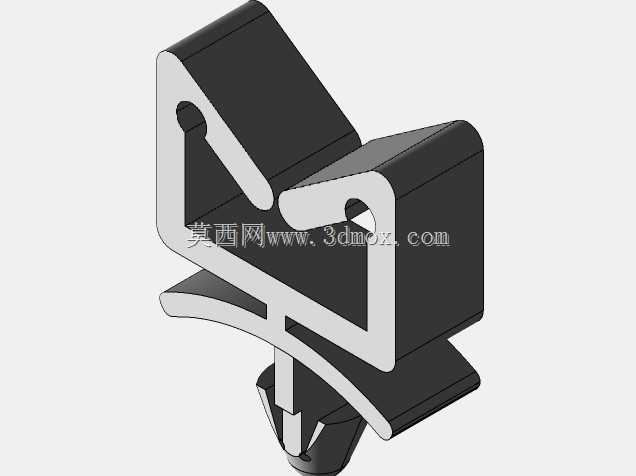

　　这类小尺寸尼龙电缆夹，在低压电控柜内部布线、小型通讯设备舱走线、家电内部线束整理场景里的使用频率极高，核心作用是把直径4.8mm的细线缆牢牢固定在预设的安装点位上，避免设备运行过程中线缆受震动移位、拉扯接线端子，造成接触不良或者线皮磨损短路的问题。和传统的扎带固定方式不同，这种一体式卡锁结构不需要额外的捆扎工具，安装时只需要把底部的倒刺结构对准预制的安装孔位垂直按压，就能依靠倒刺的弹性形变卡紧在板材上，安装效率比螺丝固定的线夹高很多，同时不会像扎带那样在后期维护拆线时需要剪断重新捆扎，只要拨开上方的卡线开口就能把线缆取出或者调整位置，重复使用性能更好。从结构设计逻辑来看，整个零件采用一体化注塑成型的思路，没有额外的装配零件，主体的卡线部分做了带开口的C型抱箍结构，开口处做了向内的圆弧导向翻边，线缆压入的时候，开口两侧的臂会产生弹性形变张开，线缆完全卡入内腔之后，两侧臂回弹，配合开口处的限位挡边把线缆锁在C型腔内，不会因为线缆的径向窜动脱出。C型腔的内径严格匹配4.8mm的线缆外径，内壁没有做尖锐的棱角，全部做了R0.3以上的圆角过渡，避免长期卡压的时候线皮被硬棱磨破，对于带绝缘层的信号线、低压电源线来说，这种圆角设计能大幅降低线皮损伤的风险。底部的安装倒刺采用了箭尾式的对称结构，倒刺的最大外径比常规的3mm钣金安装孔、塑料壳体安装孔大0.4mm，按压装入的时候，倒刺的两个斜面向内收缩，穿过安装孔之后斜面失去孔壁的约束向外弹开，

　　倒刺上端的平面紧贴安装板材的背面，配合夹体底部和安装面接触的支撑裙边，能把整个线夹牢牢固定在板材上，即使承受沿安装轴向的拉扯力，也不会轻易从孔位脱出。支撑裙边做了向外延伸的弧形结构，一方面增大了夹体和安装面的接触面积，降低单位面积的压强，避免塑料件长期受力在安装面留下压痕，另一方面也能在安装的时候起到定位作用，按压到裙边完全贴紧安装面就说明安装到位，不需要额外调整插入深度。整体的外形尺寸非常紧凑，卡线部分的高度不到15mm，宽度不到12mm，在排布密集的线束区域里，不会占用过多的安装空间，相邻线夹之间的排布间距可以做到10mm以内，适合空间局促的小型设备内部走线使用。材料选用尼龙材质也是经过实际工况验证的选择，

　　尼龙本身具备较好的弹性和韧性，常温下反复开合卡线开口不会出现脆断，同时具备一定的耐油、耐绝缘性能，在设备内部的常规工作温度区间里，不会因为温度升高出现软化卡不紧，也不会因为低温变脆开裂。在实际选型使用的时候，需要注意安装孔的孔径匹配，这类卡夹适配的安装孔直径一般在3mm到3.2mm之间，安装板材的厚度建议在1mm到2mm之间，如果板材过薄，倒刺的卡接量不足，容易出现松脱，如果板材过厚，倒刺无法完全穿过孔位弹开，也会固定不牢。卡线的直径范围也有明确的适配区间，针对4.8mm直径的线缆设计的型腔，适配的线缆外径公差在±0.2mm以内，如果线缆过粗，压入的时候会让卡臂长期处于过大的形变状态，容易出现应力松弛导致卡紧力下降，如果线缆过细，

　　卡入之后型腔和线皮之间存在间隙，线缆会在型腔内窜动，起不到固定的作用。在三维建模过程中，这类零件需要重点关注几个关键尺寸的公差：C型腔的内径尺寸公差要控制在±0.1mm以内，保证卡线的抱紧力合适；开口处的导向翻边角度要控制在30度左右，角度太大线缆压入的阻力会过高，安装手感差，角度太小则限位能力不足，线缆容易脱出；底部倒刺的斜面角度要控制在45度，既保证安装时的推入阻力合适，也能保证卡入之后的止退能力足够；所有的壁厚要保持均匀，基本在1.2mm左右，避免注塑成型的时候出现缩痕、缺胶的问题，影响零件的结构强度。这类小线夹虽然是设备里的不起眼的小零件，但在布线工艺里的作用不可替代，合理选用这类标准卡件，能大幅提升布线的规整度，降低后期设备的线束故障概率，相比定制的固定结构，这类通用化的小卡夹开模成本低，采购方便，是小型设备线束固定的优选方案。
