工业开关电源壳体结构三维设计

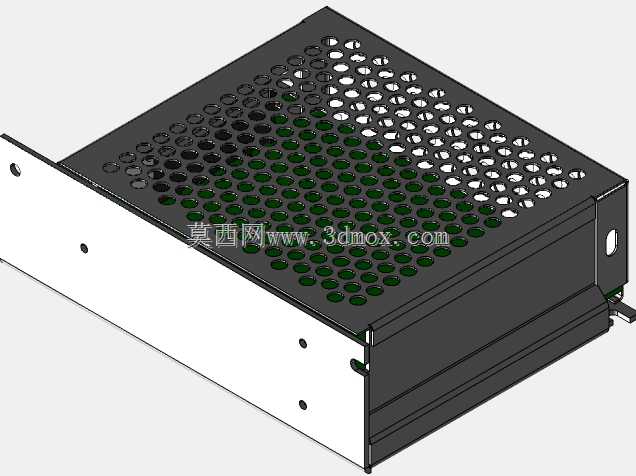

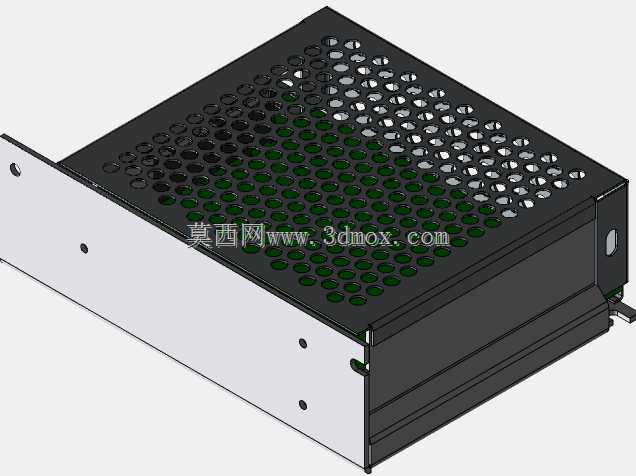

　　这款XP系列开关电源的壳体结构，是面向工业控制场景直流供电需求开发的结构件，日常在自动化控制柜、工控机机架、小型设备电控舱内都能见到这类结构的身影，核心作用是为内部的AC-DC变换电路、功率器件、滤波组件提供可靠的物理防护，同时兼顾散热、电磁屏蔽与安装适配的多重需求。从结构设计的细节来看，顶面采用整面密集冲孔的网板结构，孔型选用规则排布的圆孔，开孔率经过反复校核，既保证内部功率器件工作时产生的热量能够通过自然对流快速散出，避免壳体内积热导致元器件寿命衰减，又能通过金属孔板的连续导电结构形成有效的电磁屏蔽层，阻隔内部开关电路产生的高频电磁干扰向外泄漏，同时也能阻挡外部环境中的金属碎屑、较大颗粒灰尘落入壳体内部造成电路短路。

　　前端的安装法兰采用折弯成型的平板结构，上面预留了两个标准的固定安装孔，适配机柜内常规的面板安装方式，安装时只需将电源推入机柜预留的安装位，通过法兰上的孔位拧入固定螺丝即可完成快速固定，法兰与主壳体的连接采用点焊加折边咬合的工艺，保证安装承重时法兰不会出现变形脱落。壳体的主体侧壁采用一体化折弯的钣金结构，折边处预留了对应的卡扣与定位槽，装配时不需要额外的复杂工装，就能将上下盖、前后端板快速拼接定位，拼接缝隙控制在0.2mm以内，既满足电磁屏蔽的连续性要求，也能提升装配效率，适合批量生产时的流水线作业。后端预留了接线端子的伸出位与输入输出接口的避让空间，接口位置的折边做了钝化处理，避免装配时划伤接线人员的手部，

　　也防止线缆绝缘层被锐边割破造成漏电风险。从安装边界来看，这款壳体的宽度适配标准DIN导轨安装的间距要求，也支持螺丝直接固定在安装板上，深度尺寸控制在常规小型工控电源的常用规格范围内，不会占用过多的柜内安装空间，壳体的边角都做了小圆弧过渡，没有尖锐的外凸棱角，避免装配和维护过程中造成人员磕碰划伤。在结构强度校核上，壳体选用的钣金厚度兼顾了轻量化与承重需求，侧面预留了三个辅助固定孔，在有振动冲击的使用场景下，可以额外加装固定螺丝提升整体连接可靠性，顶面的冲孔网板边缘做了折边加强处理，即使受到一定的外部压力也不会出现凹陷变形，能够有效保护内部的PCB板与功率器件不受外力损坏。内部还预留了PCB板的安装柱位与功率器件的固定位，

　　对应不同功率等级的内部组件可以共用这套壳体结构，只需要调整内部安装柱的高度就能适配不同厚度的元器件，大幅降低了同系列不同规格产品的开模成本，也方便后续的产品迭代升级。散热孔的排布特意避开了内部功率器件的正上方易落灰位置，在保证通风量的同时减少灰尘直接沉积在核心发热器件上的概率，延长电源在多尘工业环境下的使用寿命。壳体表面采用黑色哑光喷塑处理，既提升了金属壳体的防锈耐腐蚀能力，也避免柜内其他光源照射时产生反光干扰运维人员的视线，同时喷塑层的绝缘特性也能降低壳体意外带电时的触电风险。
