DIN导轨安装式工业开关电源结构设计

　　这款导轨式安装的工业电源，是工控柜内直流供电场景里的常用元件，日常做设备选型时经常会碰到这类标准件的结构适配问题。先从安装边界说起，它完全遵循TS35标准DIN导轨的安装卡扣设计，背部的卡扣结构做了快装式的弹性处理，不需要额外螺丝固定，对准导轨上沿卡入后按压底部就能锁死，拆卸时用一字螺丝刀撬动卡扣解锁位就能直接取下，在柜内布线排布时，能和断路器、继电器、端子排这类标准DIN导轨元件并排安装，不需要单独预留特殊安装位，整体宽度控制在单模位标准尺寸，不会挤占相邻元件的布线空间，柜内排布时可以按照供电回路的走向就近布置，减少直流侧的走线长度，降低线路压降。

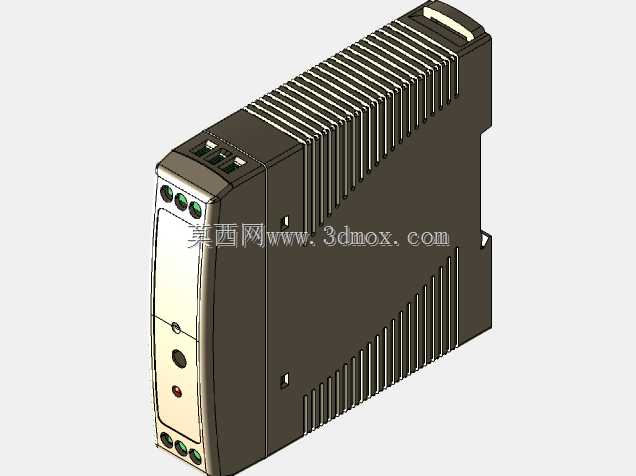

　　从实际用途来看，这类电源主要是把工控柜内接入的工频交流电，转换成工控元件常用的24V直流电压，给PLC、传感器、中间继电器、现场总线模块这类低压工控设备供电，部分同结构的型号也会输出12V、5V等不同电压等级，适配不同的负载需求。外壳的散热结构做了针对性设计，侧面布满了纵向的散热鳍片，因为这类电源长期在密闭的电气柜内运行，柜内空气流通性差，鳍片的走向顺着柜内热空气上升的方向，能通过自然对流把内部功率器件产生的热量带出去，不需要额外加装散热风扇，避免了风扇积灰、轴承磨损带来的维护问题，适合长期无人值守的工业现场使用。

　　前面板的布局完全按照现场运维的操作习惯设计，上下两端分别布置了输入、输出的接线端子，端子采用螺丝压接式结构，能适配0.5-2.5平方毫米的多股铜芯线，接线时不需要额外焊接线鼻子，剥线后直接插入拧紧就能可靠连接，大电流回路的端子还做了防松设计，避免设备运行时的震动导致接线松动。面板上设置了电源状态指示灯，正常输出时绿色指示灯常亮，出现过流、过压故障时指示灯会熄灭或者变色，运维人员巡检时隔着柜门上的观察窗就能快速判断电源的工作状态，不需要拆柜测量。面板上还预留了输出电压微调电位器，当现场直流线路过长导致末端电压偏低时，可以用小螺丝刀在带电状态下小范围调整输出电压，补偿线路压降，保证末端负载的供电电压在合格范围内。

　　做结构设计的时候，这款电源的内部布局做了强弱电隔离处理，交流输入侧和直流输出侧之间设置了绝缘隔离挡板，爬电距离和电气间隙完全符合低压电气设备的安全规范，即使在潮湿、多粉尘的工业现场，也不会出现绝缘击穿的问题。外壳采用阻燃型工程塑料材质，表面做了哑光抗静电处理，不容易吸附柜内的粉尘，日常维护时用干布擦拭就能清理表面积灰。外壳的拼接处做了卡扣加密封槽的结构，能达到IP20的防护等级，防止手指误触内部带电部件，同时能阻挡较大的金属碎屑、灰尘落入内部，避免短路故障。

　　在实际项目应用里，这类电源的选型除了要匹配输出电压和功率，还要注意安装时的周边间隙，因为它靠外壳自然散热，安装时上下要预留至少20mm的散热空间，不能和发热量大的变频器、软启动器这类设备紧贴安装，避免热量累积导致电源过热保护。如果是在振动较大的设备上安装，比如冲床、破碎机旁边的控制柜，还可以在导轨卡扣处加装防脱卡扣，避免长期震动导致电源从导轨上滑落。建模的时候要注意背部卡扣的活动行程，做装配模拟时要验证卡扣卡入导轨、解锁取出的全过程是否存在干涉，前面板的端子接线空间要预留足够的操作距离，保证接线时螺丝刀能垂直拧到端子螺丝，不会被相邻元件挡住操作空间。另外要注意外壳散热鳍片的厚度和间距，鳍片太薄容易在注塑生产时出现填充不足的问题，间距太小容易积灰影响散热效果，建模时要兼顾散热效率和生产工艺的可行性。
