直径4.8尼龙材质线缆卡扣锁固结构

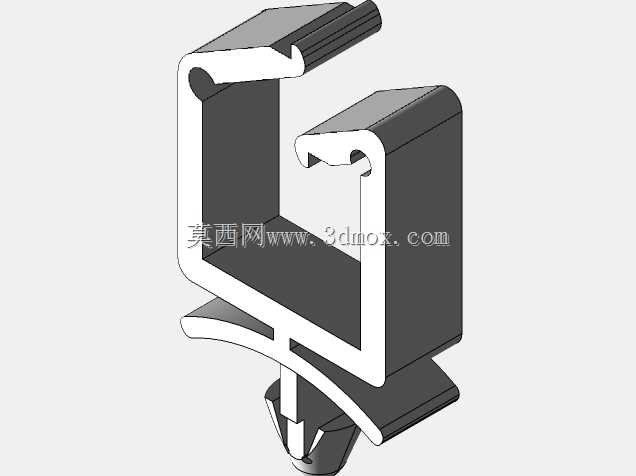

　　在低压电气柜布线、汽车线束排布、小型自动化设备内部走线场景里，线缆的有序固定一直是结构设计环节容易被忽略却直接影响后期运维效率的细节，这款适配直径4.8mm线缆的尼龙卡箍式锁扣，就是针对小线径线缆的快速固定需求开发的结构件。从实际使用场景来看，这类卡扣不需要额外搭配螺丝、扎带等辅件，底部的倒刺式插装结构可以直接卡入厚度适配的钣金开孔、塑料面板预制孔内，安装时只需要对准孔位按压到位，倒刺结构就会自动张开卡在面板背面，不需要在安装面背面预留操作空间，非常适合钣金机柜内部、汽车内饰板背面这类操作空间受限的布线场景。

　　从功能特性上看，这款卡扣的C型抱线环采用单侧开口的弹性结构，开口处做了向内收的导向翻边，布线时只需要把线缆对准开口处轻压，线缆就会顺着翻边滑入抱线环内部，抱线环的内径刚好适配4.8mm直径的线缆，内壁没有尖锐棱角，卡入后不会划伤线缆外绝缘层，同时抱线环的抱紧力经过结构校核，既可以保证线缆在设备振动、线缆受拉扯时不会从卡扣内脱出，又不会因为抱紧力过大压伤线芯影响导电性能。和传统的扎带固定方式相比，这种卡扣不需要额外修剪多余带身，安装后外观更整洁，后期需要调整线缆位置时，只需要用一字螺丝刀拨开抱线环开口就能取出线缆，重复拆装不会损坏卡扣本身，运维效率比一次性扎带高很多。

　　从设计思路层面拆解，整个卡扣采用一体化注塑成型的结构设计，没有额外的组装零件，生产时只需要一套注塑模具就能完成成品加工，材料选用增韧尼龙材质，本身具备良好的绝缘性能、耐磨损性能和一定的耐温能力，可以适配-20℃到80℃的工作环境，完全满足常规工业设备、民用电气设备的内部布线环境要求。底部的插装倒刺做了对称式的双倒刺设计，倒刺的倾斜角度经过反复调整，既保证按压安装时的阻力不会过大，工人徒手就能完成安装，又能保证安装后倒刺的卡接量足够，在承受线缆拉扯、设备长期振动的情况下不会从安装孔内脱出。抱线环和底部插装结构之间的连接筋做了圆弧过渡处理，避免应力集中导致长期使用后连接部位断裂，同时连接筋的厚度经过校核，既可以承受线缆的侧向拉扯力，又不会因为刚性过大导致安装时无法微调卡扣角度。

　　关于安装边界的参数，这款卡扣适配的面板开孔直径为标准的6mm圆孔，适合卡装的面板厚度范围在1mm到2.5mm之间，不管是常见的1.2mm、1.5mm厚度的冷轧钢板机柜，还是2mm厚度的ABS塑料设备面板，都能获得稳定的卡接效果。抱线环的开口宽度设计为3.2mm，刚好小于4.8mm的适配线缆直径，依靠尼龙材质本身的弹性变形实现线缆的卡入，卡入后开口回弹到原有尺寸，防止线缆脱出。整个卡扣安装完成后，突出安装面板的高度仅为12mm，不会占用过多的设备内部空间，在排布密集线束的场景下，相邻卡扣的最小安装间距可以做到10mm，能够满足高密度布线的固定需求。

　　在实际选型应用中，这类卡扣常被用在通讯设备内部的信号线固定、家用电器内部的电源线排布、新能源汽车低压线束的走向固定等场景，相比传统的螺丝固定线夹，单颗卡扣的安装时间可以缩短80%以上，不需要在安装时预拧螺丝、调整线夹位置，大幅提升批量装配时的生产效率。同时因为尼龙材质本身的绝缘特性，卡扣不需要额外做绝缘处理，卡装在线缆外部不会造成线路短路风险，在电气安全要求较高的场景下也能直接使用。结构设计上还特意在抱线环的外侧做了加厚的加强筋，提升抱线环的结构强度，在多次拆装线缆的情况下，抱线环不会因为反复弹性变形出现断裂、塑性变形等问题，正常使用场景下的使用寿命可以和设备整体寿命保持一致，不需要后期单独更换卡扣。
