伊顿APR48通信供电电源结构设计

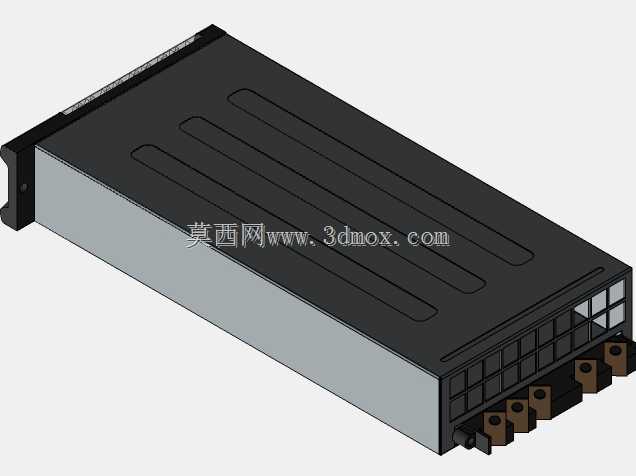

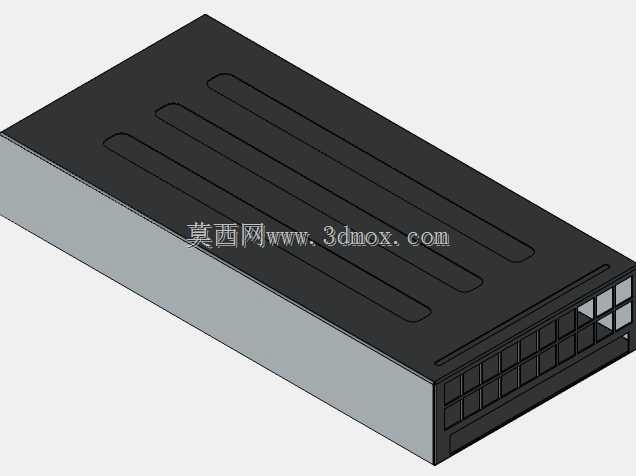

　　在通信机房、户外基站、数据中心的供配电体系里，这类嵌入式整流供电单元是保障后端负载稳定运行的核心部件，日常承担着将交流市电转换为稳定-48V直流输出的核心职能，给通信传输设备、交换设备、基站射频单元提供符合通信行业供电规范的直流电能，同时在市电波动、短时中断的工况下，配合蓄电池组实现不间断供电切换，避免后端通信业务中断。从结构设计层面看，这款电源采用标准19英寸机架式安装的宽度基准，整体壳体采用钣金折弯拼接结构，上盖设计有多道平行的冲压加强筋，既提升了薄钣金壳体的整体刚性，避免运输、安装过程中壳体变形挤压内部PCB与功率器件，同时这些凸起的筋条也增大了壳体与空气的接触面积，辅助内部功率器件通过壳体被动散热，降低内置散热风扇的负载，

　　延长风扇使用寿命。壳体前端的接线端子采用大电流铜质接线柱设计，端子排布预留了足够的接线操作空间，每个接线柱对应不同的极性与回路，接线端旁预留了标识位，方便现场施工人员快速完成接线作业，避免极性接反引发的设备损坏。壳体侧面采用封闭钣金结构，仅在对应内部功率器件发热集中的区域预留了通风孔位，进风与出风通道形成贯穿式风道，冷风从前端或侧端进风孔进入，直接吹过MOS管、整流桥、变压器等发热元件，热风从后端排风位排出，风道设计避开了内部敏感的控制电路区域，减少积尘对控制板信号稳定性的影响。设计过程中，安装边界的考量是重点，整机深度适配常规通信机柜的安装深度要求，后端预留了接插件的插拔空间，安装耳位置与标准机柜立柱孔位完全匹配，

　　不需要额外制作转接件即可直接固定在机柜立柱上，上下相邻设备安装时预留的间隙满足散热要求，不会出现多台设备叠装后散热不畅的问题。内部结构采用分层布局，功率回路与控制回路物理分隔，减少功率器件大电流工作时产生的电磁干扰对控制采样电路的影响，功率器件通过绝缘导热垫直接固定在壳体或者独立散热片上，降低热阻提升散热效率。接线端子的载流能力按照满功率输出的1.5倍冗余设计，避免长期满负载运行时端子过热氧化，引发接触不良的故障。壳体表面采用黑色哑光喷塑处理，既提升了壳体的耐腐蚀能力，适配机房、户外柜内的复杂使用环境，同时哑光表面不会在机房照明环境下产生反光，方便运维人员日常巡检观察设备状态指示灯。设备前端的状态指示区域对应排布在接线端子旁侧，

　　运维人员不需要拆卸设备即可直观查看设备的工作状态、告警状态，日常维护时可以快速判断设备运行是否正常。在结构强度校核阶段，壳体的承重、抗振动性能都按照通信设备的运输与安装标准设计，能够承受长途运输过程中的颠簸振动，以及机房内空调运行、周边设备工作产生的持续振动，不会出现内部器件松动、接线脱落的问题。整机的边角位置都做了倒角处理，避免安装维护过程中锋利的钣金边角划伤施工人员，细节设计符合电力通信设备的安全规范要求。
