小型直角输出齿轮减速传动电机结构

　　这款齿轮传动减速电机采用直角输出布局，在小型自动化设备、智能家电传动模组、小型输送线驱动单元里应用十分广泛，区别于同轴直出的减速电机，直角输出的结构能大幅压缩动力单元的轴向安装空间，很多设备内部走线、结构排布受限的场景下，这类结构的适配性远高于常规同轴减速电机。从实际功能来看，这款电机集成了直流驱动电机与齿轮减速箱两个核心部分，电机本体输出的高转速低扭矩动力，经过减速箱内部多级齿轮组的啮合传动后，从垂直于电机主轴的输出轴端输出低转速大扭矩的动力，能直接驱动负载做回转运动，不需要额外加装转向传动机构，减少了整机的传动环节，也降低了传动链上的功率损耗与装配误差累积。设计层面上，这款结构把减速箱壳体做成一体化的安装基座，

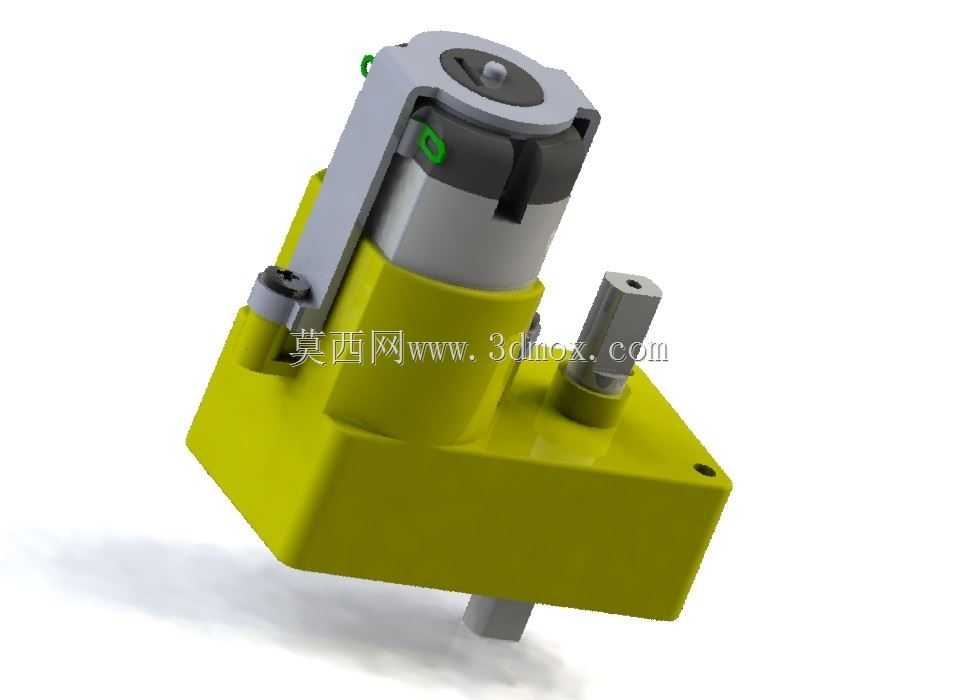

　　壳体上预留了对应的安装孔位，输出轴端做了扁位结构，方便和负载端的联轴器、同步轮、齿轮等传动件做周向固定，避免传动过程中出现打滑空转的问题；电机本体和减速箱的连接位置做了定位止口，装配时能快速保证电机轴和减速箱输入级齿轮的同轴度，减少装配时的找正时间，也能避免运行过程中因为不同心带来的齿轮偏磨、轴承异响问题。从安装边界来看，这款减速电机的整体轮廓为方块状基座搭配圆柱型电机本体，输出轴从基座侧部垂直伸出，安装时可以直接通过基座上的通孔用螺栓固定在设备的安装板上，不需要额外设计复杂的安装支架，安装孔的位置公差在建模时已经做了适配常规小型设备安装的预留，输出轴的伸出长度也做了控制，既保证能和常规传动件完成配合，

　　也不会因为轴伸过长带来悬臂弯矩过大的问题，影响输出轴轴承的使用寿命。内部齿轮组的排布上，采用了平行轴齿轮搭配换向齿轮的结构，在有限的箱体内腔里完成了动力的直角转向与减速比匹配，齿轮的模数选择兼顾了承载能力与箱体体积控制，日常运行中能承受小型负载频繁启停的冲击，不会出现断齿、齿面过度磨损的问题；电机尾部的输出轴端预留了编码器安装位，如果有精准转速控制、位置控制的需求，也可以直接加装编码器做闭环控制，不需要对电机本体做额外的结构修改。在实际选型适配时，这类直角齿轮减速电机常被用在小型电动推杆、自动售货机出货机构、智能柜门锁传动、小型传送带驱动、3D打印机送料机构这类对安装空间有严格限制，同时需要一定输出扭矩的场景，

　　相比蜗轮蜗杆结构的直角减速电机，全金属齿轮传动的结构传动效率更高，反向自锁的特性可以根据需求选配，不会因为自锁特性带来不必要的功率损耗。建模过程中对各个配合面的公差做了对应预留，比如轴承和轴承室的配合、齿轮和轴的配合、输出轴和负载的配合尺寸，都按照常规机械加工的公差等级做了偏移，实际生产加工时可以直接参考模型尺寸做零件图的细化，不需要再重新做公差匹配；壳体的壁厚也做了均匀化处理，不管是采用注塑加工还是铝合金压铸加工，都能避免壁厚不均带来的缩孔、变形问题，适合批量生产加工。
