3/4英寸内螺纹手动黄铜闸阀结构

　　日常做民用给排水、小型暖通管路、低压气动系统的结构设计时，这类小通径手动闸阀是出镜率极高的管路控制元件，核心作用是在管路系统中实现介质的通断截断，和节流类阀门不同，闸阀的密封结构决定了它只适合全开全关工况，长期处于半开状态会导致密封面被介质冲蚀，大幅缩短使用寿命，这点在给选型人员做结构交底时必须明确标注，避免误用。

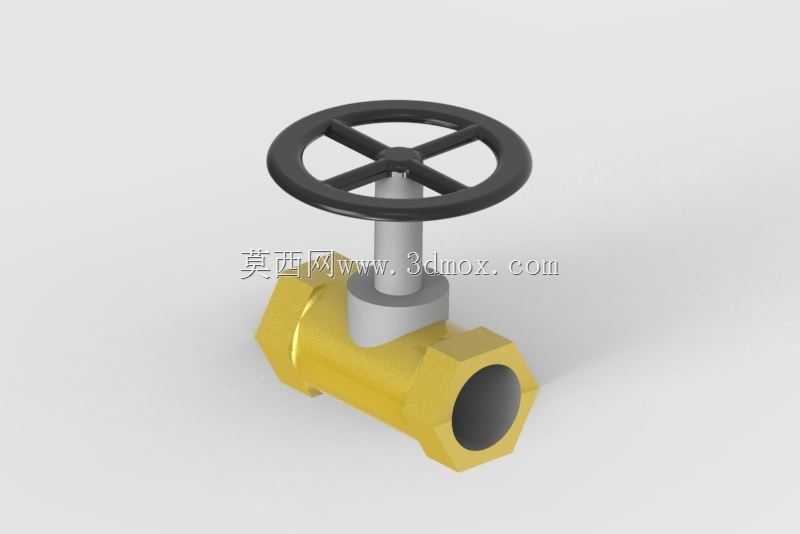

　　这个闸阀的通径为3/4英寸，也就是日常工程里常说的6分规格，两端采用内螺纹连接形式，适配同规格的外螺纹管路接头，安装时不需要额外焊接法兰，仅需在螺纹处缠绕密封生料带或者配合液态生料带即可完成密封，非常适合现场安装空间局促、后期需要频繁拆装维护的支路管路场景，比如家装入户给水支路、小型设备冷却水回路、车间低压压缩空气分支管路都能见到这类规格闸阀的身影。

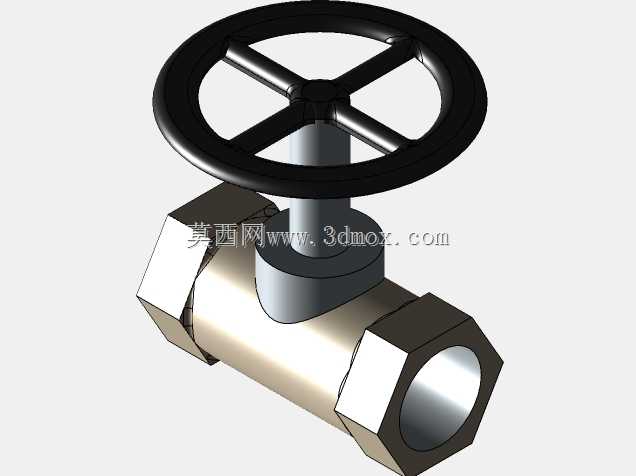

　　从结构设计逻辑来看，这款闸阀采用最经典的明杆？不对，看手轮下方的阀杆结构，是暗杆楔式闸阀结构？不对，仔细看阀体是黄铜锻压成型的，流道为直通式，介质流过时的流阻比角式阀小很多，闸板采用楔式单闸板结构，靠手轮旋转带动阀杆升降，实现闸板的抬起与落下，手轮采用轮辐式结构，四幅条设计，操作时手掌可以轻松搭在轮缘上施加扭矩，不需要额外的扳手就能完成启闭操作，手轮和阀杆的配合处做了方榫定位，避免长期操作出现打滑空转的问题。

　　阀体部分的黄铜材质选型兼顾了耐腐蚀性和加工成本，对于水、非腐蚀性气体、温度不超过120℃的低压介质都有不错的耐受能力，阀体两端的六角结构是专门为安装预留的扳手位，现场安装时可以用活动扳手卡住六角位固定阀体，再旋转管路接头完成拧紧，避免安装过程中阀体受力变形导致密封失效。

　　设计这类小通径闸阀的三维模型时，首先要明确安装边界尺寸：两端内螺纹的有效旋合长度要符合管螺纹标准，不能因为建模时缩减长度导致螺纹啮合不足出现泄漏；手轮的外径尺寸要和操作扭矩匹配，3/4英寸规格的闸阀操作扭矩不大，手轮外径控制在合理范围即可，不需要做的过大占用安装空间；阀杆的升降行程要和闸板的密封行程匹配，全开状态下闸板要完全抬离流道，不能在流道内形成节流凸起，否则会增大流阻还容易积存介质杂质；全关状态下闸板要完全楔入阀座密封面，保证两侧的密封比压达到密封要求，不能出现内漏。

　　实际工程应用里，这类闸阀通常安装在管路的支路前端，作为检修截断阀使用，比如某台小型换热设备的进水口前端装一个这个规格的闸阀，后期需要检修设备时，只需要关闭这个闸阀，就能截断上游来水，不需要关停整个管路系统的总阀，大幅降低检修对整个系统的影响。建模的时候还要注意安装预留空间，手轮上方要预留足够的操作空间，方便后期操作人员转动手轮，阀体两侧的管路排布要和阀体的六角扳手位留出足够的扳手操作间隙，不能贴墙或者贴其他设备太近，导致后期安装或者操作时没有下扳手的空间。

　　从结构细节来看，阀杆和阀体的配合处设置了填料密封结构，虽然这个模型没有把填料压盖的细节完全做出来，但实际产品里这个位置是靠填料压盖压紧密封填料，实现阀杆升降过程中的动密封，避免介质从阀杆处泄漏，建模时如果要做生产级的模型，这个位置的尺寸公差要留够，保证填料的压缩量在合理范围，压的太紧会导致阀杆操作扭矩变大，压的太松又会出现外漏。另外阀体的流道要做平滑过渡，不能有尖锐的棱角，避免介质长期冲刷形成气蚀，损坏阀体内部结构。

　　很多刚入行的结构设计师在做管路排布时，容易把闸阀和球阀的适用场景搞混，球阀的启闭速度快，适合需要快速通断的场景，但闸阀的密封面在全开状态下完全不接触介质，长期使用的磨损比球阀小，适合不需要频繁操作、但需要长期保持通断状态可靠性的支路场景，而且黄铜材质的闸阀成本比同规格的不锈钢球阀低很多，在民用和普通工业低压场景下的性价比优势非常明显。建模时还要注意阀体的壁厚设计，要满足公称压力下的强度要求，3/4英寸的黄铜闸阀通常公称压力为1.6MPa，壁厚按照黄铜材料的许用应力计算，不能为了省材料把壁厚做的太薄，否则打压测试时容易出现阀体开裂的问题。

　　另外，这类闸阀的安装方向没有强制要求，不像截止阀有介质流向的限制，闸阀可以水平安装也可以垂直安装，手轮朝上、朝侧面都可以正常操作，这也是它在复杂管路排布里适用性强的原因之一，建模时不需要特意限定安装方向，只需要把各个接口的尺寸、操作件的空间预留做准确，就能满足选型和管路排布的使用需求。
