带弹簧复位结构的单作用液压缸结构

　　在各类中小型液压驱动的工装夹具、小型自动化压装工位、轻工机械的往复执行端，常能见到这类带弹簧复位结构的单作用液压缸的身影，和常规双作用液压缸不同，这类缸不需要靠压力油驱动活塞杆缩回，在杆侧内置的复位弹簧会在无杆腔卸压后，自动将活塞杆推回初始位置，能简化液压回路的阀组配置，减少一路控制油管的布设，在只需要单向出力、回程负载极小的工况下，能大幅降低整套液压系统的成本与管路复杂度。

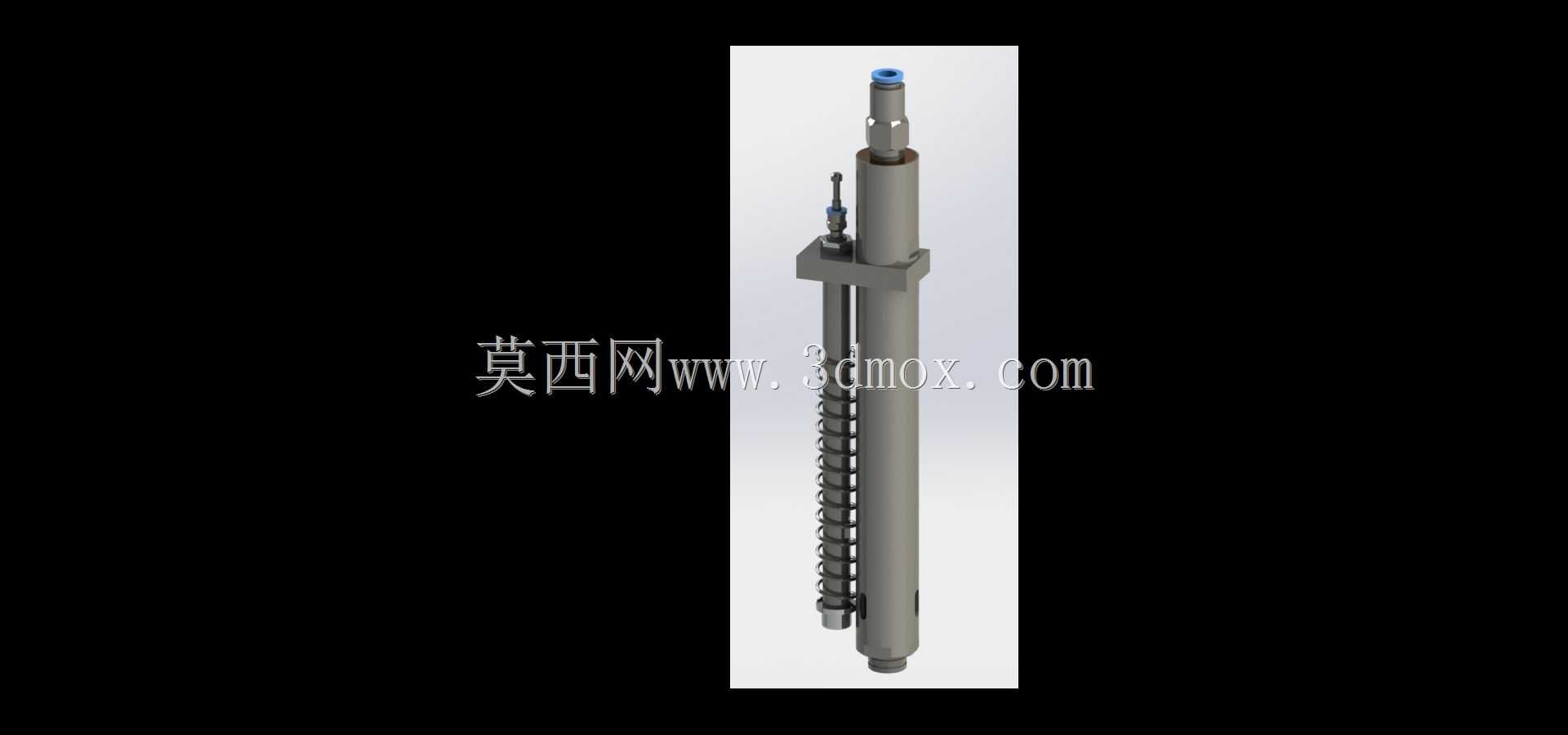

　　从结构设计逻辑来看，这款缸采用了杆端进油的布局，油口设置在活塞杆顶端，压力油通过活塞杆内部的油道进入无杆腔，推动缸筒相对于活塞杆伸出，这种反向安装的设计和常见的缸筒固定、活塞杆伸出的结构有明显区别，更适合安装空间受限、需要将固定端设置在杆侧的场景，比如安装在工装的立板上，杆端通过法兰锁付在安装面，缸筒带动执行端做直线往复动作。缸体外侧的安装法兰设置在靠近杆端的位置，法兰上预留了螺栓过孔，安装时可以直接从正面穿入螺栓固定，不需要在安装板背面预留拧螺栓的操作空间，适配薄板安装、封闭腔体内安装的特殊场景。

　　内置的复位弹簧采用了圆柱螺旋压缩弹簧，套在活塞杆外侧，一端抵靠在安装法兰的下端面，另一端抵靠在缸筒底端的内台阶上，弹簧的预压缩量在装配时就通过杆端的锁紧螺母调整到位，保证缸筒完全缩回时弹簧仍有足够的预紧力，不会出现回程卡顿、到位不准的问题。弹簧的刚度匹配了缸筒及外接执行件的总重量，回程速度不会因为弹簧力过大产生冲击，也不会因为弹簧力过小出现回程滞后，在常规0-6MPa的工作压力区间内，弹簧力不会抵消过多的油缸出力，保证工作行程内的输出推力稳定。

　　从安装边界尺寸来看，这款缸的整体外径控制在较小范围内，缸体外壁做了光滑的圆柱面加工，没有突出的油管接头、外置阀件，安装时只需要在安装板上开出略大于缸体外径的过孔，将法兰贴紧安装面锁付即可，不需要额外预留周边的管路操作空间。活塞杆的伸出长度经过匹配设计，全行程范围内活塞杆表面的镀铬层都不会和导向套脱离，导向套内置的防尘圈、密封圈能全程贴合杆面，避免外界的粉尘、切削液进入缸体内部，适配机加工工位、装配工位这类有少量切削液、金属粉尘的工作环境。

　　细节设计上，缸筒底端设置了缓冲柱塞，在行程末端即将回到初始位置时，柱塞会提前堵死回油通道，形成油液缓冲，避免弹簧带动缸筒回程到底时产生刚性撞击，降低工作噪音的同时，也能减少连接部位的螺栓松动风险。顶端的油口采用了标准的管螺纹接口，能直接和常规的液压油管接头适配，不需要额外加工转换接头，现场安装替换的便利性较高。导向套采用了耐磨铜合金材质，和活塞杆表面的硬铬层配合，长期往复运动的磨损量极小，正常维护工况下的使用寿命能满足设备长期运行的需求，不需要频繁更换密封件与导向零件。

　　在实际选型应用中，这类单作用弹簧复位缸常被用在工装的夹紧工位，比如工件到位后油缸伸出压紧工件，加工完成后液压系统卸压，弹簧自动带动缸筒缩回松开工件，即使出现液压系统失压的情况，弹簧也能保持回程状态，不会出现工件被持续压紧无法取出的问题，安全性比靠压力油回程的双作用缸更高。在一些小型举升工位，比如轻型物料的顶升、挡停，这类缸也能很好适配，不需要复杂的双向控制，只需要一个二位二通阀就能控制油缸的伸出与缩回，回路简单，故障点少，维护难度低，非常适合分布式的小型液压执行点位使用。
