拦污栅配套液压驱动执行油缸结构

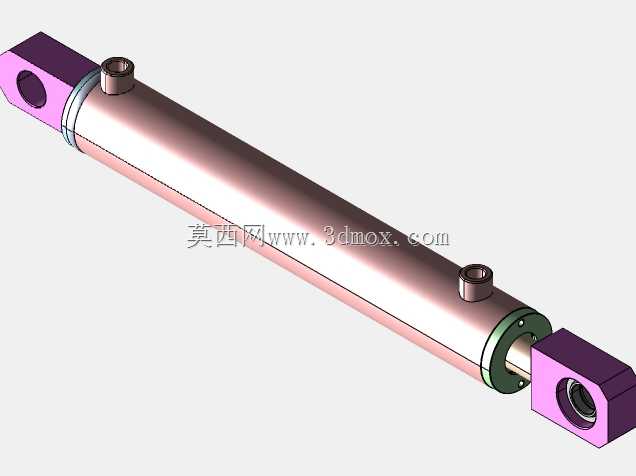

　　在水利枢纽、市政取水泵站、水电站进水口的拦污设施运维场景中，这类配套拦污栅的液压缸是驱动拦污栅启闭、清污机构动作的核心执行部件，区别于常规通用油缸，其结构设计完全围绕涉水工况、带载启闭的实际需求做了针对性优化。从实际使用场景来看，这类油缸通常安装在拦污栅侧部的机架导向槽旁，活塞杆端直接与拦污栅栅体或者清污耙斗的提升架铰接，缸筒尾部则通过铰支座固定在预埋的混凝土基础钢结构上，安装时需要保证油缸轴线与栅体升降轨迹的平行度误差控制在合理范围内，避免运行过程中出现侧向偏载，拉伤活塞杆密封件。

　　从功能特性上看，该油缸为双作用单活塞杆结构，可实现伸出驱动栅体提升、缩回驱动栅体落位的双向动作，无杆腔进油时输出更大推力，满足拦污栅附着污物、栅体自重叠加的大负载提升需求，有杆腔进油时动作速度更快，适配栅体空载快速回落的工况需求。缸径60mm的规格选型，是在100bar额定工作压力下，经过负载计算匹配的结果，既可以满足350mm行程范围内的推力需求，又不会因为缸径过大造成液压系统流量冗余、泵站配置浪费。350mm的行程设计，刚好覆盖拦污栅检修提升、清污作业时需要的栅体抬升高度，不会出现行程不足导致栅体无法提出导向槽，或是行程过长造成油缸结构冗余、安装空间浪费的问题。

　　设计思路上，这类涉水工况的油缸，在密封结构上做了多层防护设计，活塞杆表面做了硬铬镀层处理，提升防锈、耐磨性能，避免长期在高湿度、甚至间歇性浸水的环境下出现锈蚀刮伤密封的问题；导向套采用耐磨铜合金材质，搭配防尘圈、斯特封、O型圈的多层密封组合，既可以阻挡外部污水、泥沙进入缸筒内部，又可以保证内部液压油无泄漏，适配户外露天、涉水的恶劣工况。缸筒两端的铰接结构都采用了自润滑关节轴承，可补偿安装过程中以及栅体运行过程中出现的微小角度偏差，避免刚性连接造成的杆部弯曲、缸筒变形问题。油口的设置位置也做了优化，无杆腔油口靠近缸底位置，有杆腔油口靠近导向套位置，同时预留了足够的管路安装空间，方便现场布设高压液压油管，不会因为栅体升降过程中的结构干涉拉扯油管。

　　从安装边界来看，缸筒外径、活塞杆直径、两端铰接点的中心距尺寸都做了标准化适配，可直接替换同规格的常规水利油缸，不需要对现有拦污栅的安装机架做额外改造；30mm直径的活塞杆，在满足推力输出的前提下，具备足够的抗弯强度，即使栅体在升降过程中出现轻微卡滞、偏载，也不会出现活塞杆弯曲变形的问题。额定工作压力100bar的参数设定，匹配常规中小型水利设施的液压系统压力等级，不需要单独配置超高压泵站，可直接接入现有拦污设施的液压站管网，降低现场配套改造成本。在实际运维过程中，这类油缸的维护点也做了简化设计，导向套端的密封组件可整体拆卸更换，不需要将整个油缸从安装位拆解下来，就能完成密封件的更换维护，大幅缩短设备停机检修的时间，适配水利设施运维窗口期短、作业空间有限的实际情况。
