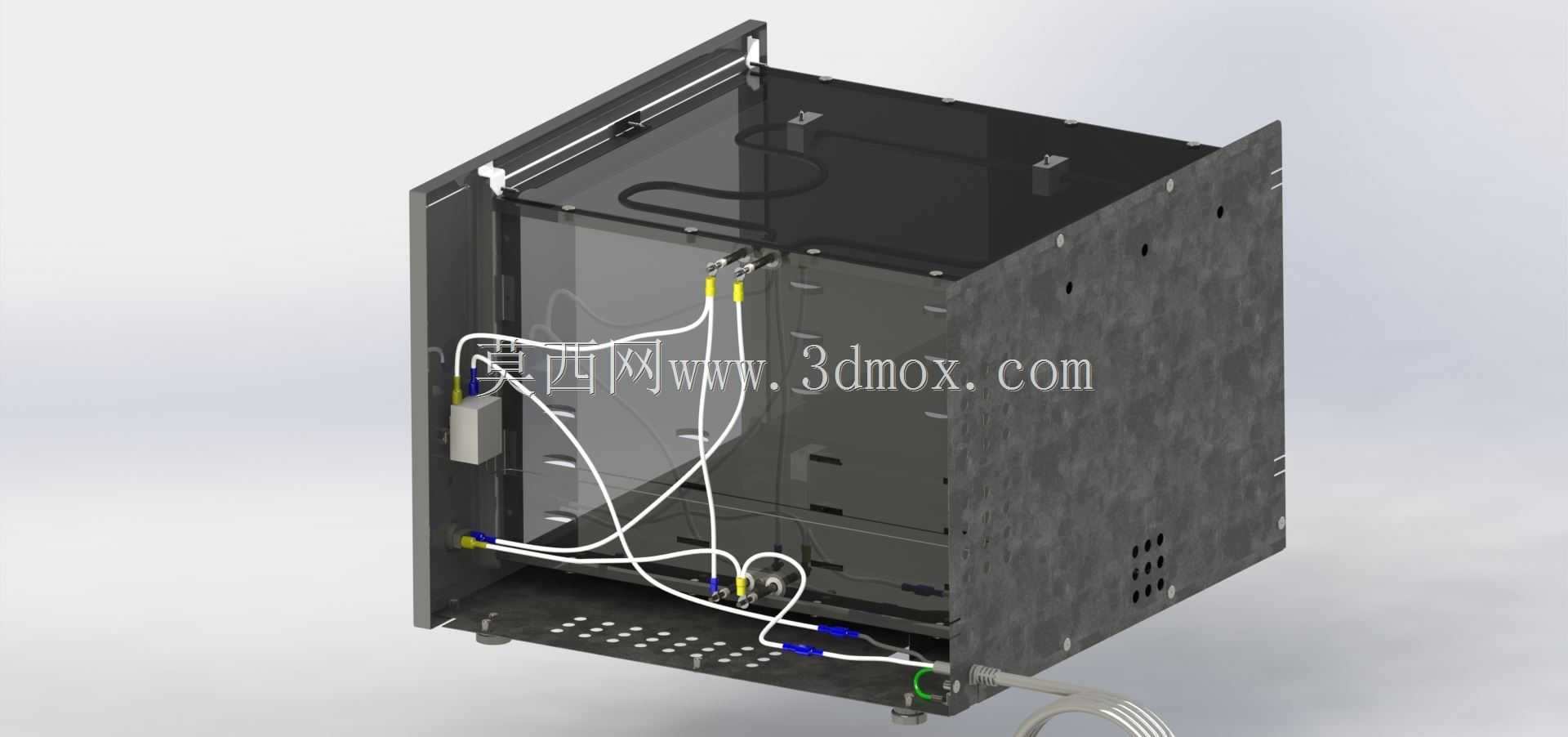

商用嵌入式电器内部布线钣金柜体结构

　　该结构为商用场景下嵌入式安装的电气承载柜体，常见于酒店客房、小型商用办公空间的集成式电器安装位，主要承担内部电气元件固定、走线规整、防护隔离的核心作用，适配嵌入墙体或配套家具柜体的安装需求，安装完成后仅外露操作界面，外部无突出结构，能与周边装修饰面保持齐平，适配商用空间对整洁度的要求。

　　从结构设计来看，整体采用拼接式钣金框架，侧板、背板、底板均采用冷轧钢板折弯成型，拼接处通过自攻紧固件连接，无需复杂焊接工艺，既降低加工成本，也方便后期维护时的拆装作业。侧板预留多组阵列式安装孔位，可根据内部元件的尺寸灵活调整安装导轨或固定支架的位置，适配不同规格的电气模块安装需求；背板开设密集散热通孔，孔位采用冲压成型，无毛刺锐边，既保证内部元件工作时的空气流通散热，也能阻挡外部大尺寸异物进入柜体内部，避免造成电路短路风险。底板预留穿线孔位，孔位边缘加装橡胶护线圈，外部接入的强电、弱电线缆通过护线圈进入柜体，避免线缆外皮被钣金锐边割破造成绝缘失效。

　　内部走线设计充分考虑商用设备的长期运行稳定性，强电走线与弱电走线采用分离式布局，强电线路沿柜体侧边的走线槽排布，弱电信号线路沿另一侧框架排布，两类线路交叉位置采用绝缘隔离片分隔，避免强电对弱电信号造成电磁干扰。线路两端均采用冷压端子压接，端子处套有对应标识的号码管，后期维护排查时可快速对应线路走向，无需逐根梳理线路。柜体顶部预留接地端子排，所有钣金结构件、电气元件的金属外壳均通过黄绿双色接地线连接至接地排，满足商用电气设备的接地安全要求，避免漏电风险。

　　安装边界方面，柜体整体为立方体结构，外部尺寸适配标准的嵌入式安装空位，侧边预留的安装耳片可通过紧固件与周边墙体或家具柜体固定，安装后柜体与周边结构的间隙控制在2mm以内，保证外观整洁度。柜门采用可拆卸式铰链连接，铰链带有阻尼缓冲结构，开关门时无碰撞异响，适配商用空间对静音的要求；柜门内侧预留密封胶条安装位，安装胶条后可达到基础的防尘防潮效果，适配厨房、卫生间旁等存在少量水汽、粉尘的安装场景。

　　从实际使用角度出发，该结构在设计时充分考虑了后期维护的便利性，内部元件的安装位置均预留足够的操作空间，更换继电器、接线端子等易损元件时无需完全拆除柜体，仅需打开柜门即可完成作业，降低商用场景下的设备维护停机时间。走线时预留了10%左右的线缆余量，避免后期线路老化更换时出现线缆长度不足的问题，所有线缆的固定均采用可拆卸式扎带，更换线路时可快速拆除扎带重新固定，无需破坏柜体结构。柜体表面采用哑光喷塑处理，既提升钣金件的防锈耐腐蚀能力，也避免表面反光造成的光污染，适配商用空间的装修风格。
