16A小型断路器安装支架结构设计

　　在民用建筑配电、工业末端配电、设备配套电控系统的场景里，这类16A规格的小型断路器是终端回路保护的核心元件，对应的安装支架需要兼顾断路器本体的固定可靠性、接线操作空间预留、导轨适配兼容性以及多极拼装时的结构一致性，是低压配电组件里不起眼但直接影响装配效率与后期运维便利性的结构件。

　　从实际使用场景来看，这类支架适配的16A断路器多用于照明回路、小功率插座回路、小型工控设备的前端保护，日常需要承受断路器分合闸时的操作冲击力，还要在回路出现过载、短路故障时，承受断路器脱扣动作产生的瞬时振动，不能出现支架变形、断路器移位的情况，同时要适配行业通用的35mm标准DIN导轨安装要求，保证在不同厂家的配电柜、照明箱、非标电控箱内都能直接卡装固定，不需要额外打孔适配。

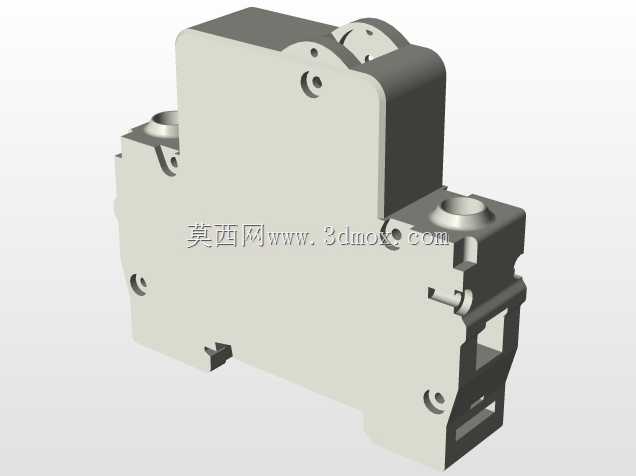

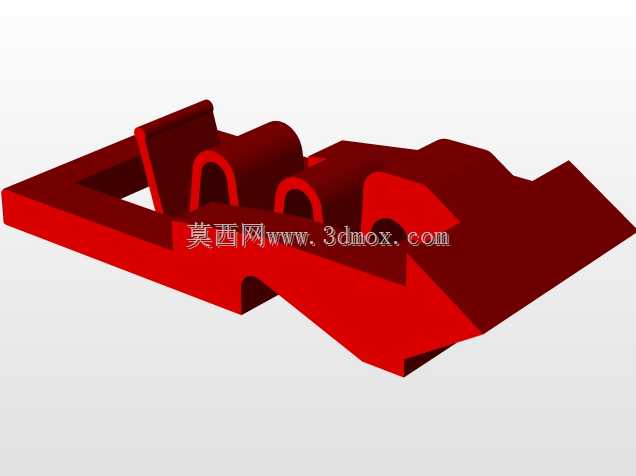

　　设计这类支架的时候，首先要匹配断路器本体的外壳轮廓，支架与断路器外壳的贴合面需要做对应的限位筋结构，避免断路器卡装后出现前后、左右的窜动，尤其是进出线端子对应的位置，支架要预留足够的接线空间，不能遮挡端子的螺丝操作位，保证电工在接线时，螺丝刀可以垂直对准端子螺丝，不会被支架结构干涉，同时要预留导线的弯曲半径空间，避免1.5平方、2.5平方这类常用规格的铜芯线接入后出现线皮被支架棱边割破的风险，所有和导线接触的边缘都要做圆角倒钝处理。

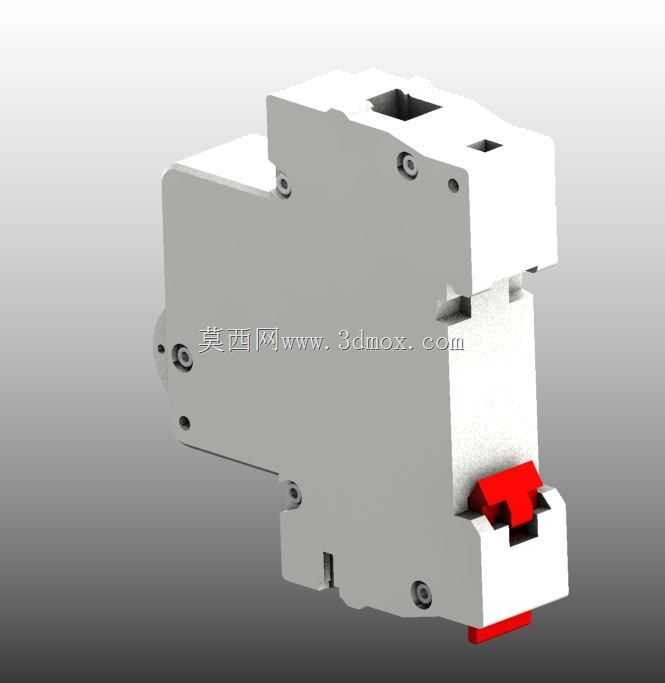

　　安装边界方面，单极16A断路器的宽度是标准的18mm模数，支架的宽度要和断路器模数完全匹配，多极拼装时相邻支架不会出现干涉，支架的导轨卡爪结构要做弹性设计，卡入35mm导轨时不需要额外工具就能手动卡装，拆卸时用一字螺丝刀撬动卡爪的解锁位就能快速拆下，卡爪的卡扣深度要控制在7mm左右，保证卡入导轨后有足够的扣合量，即使在有振动的设备电控柜内使用，也不会出现断路器从导轨上脱落的情况。支架的进出线端还要预留汇流排的安装空间，当多个断路器并排拼装使用汇流排连接时，支架不能突出到汇流排的安装路径上，保证汇流排可以顺畅压入每个断路器的进线端子，不需要额外裁切或者弯折汇流排。

　　功能特性上，支架除了承担断路器与导轨之间的连接固定作用，还要兼顾断路器的散热间隙预留，支架和断路器外壳之间要预留0.5mm左右的空气间隙，避免断路器长期工作发热时，热量直接通过支架传导到安装导轨或者相邻元件上，同时支架上要预留标识牌的安装位，方便运维人员对应回路编号粘贴标识，不需要额外在断路器外壳上粘贴标识影响后续操作。支架的材质选用要兼顾强度和韧性，卡爪部位需要有足够的弹性保证多次拆装不会断裂，贴合断路器的支撑部位要有足够的刚性，避免断路器操作时出现形变，所有的棱角位置都做去毛刺处理，避免装配和运维过程中划伤操作人员的手部。

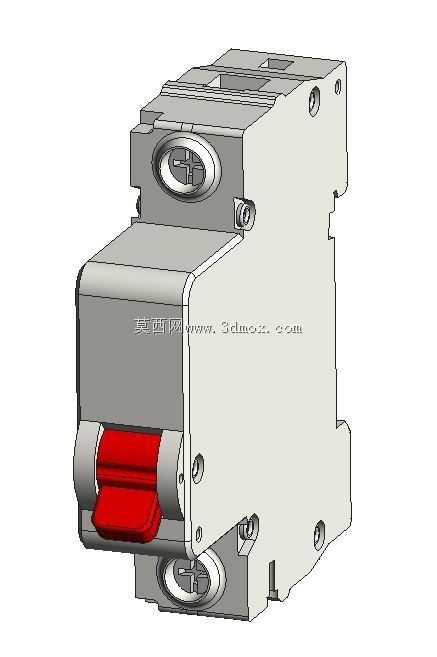

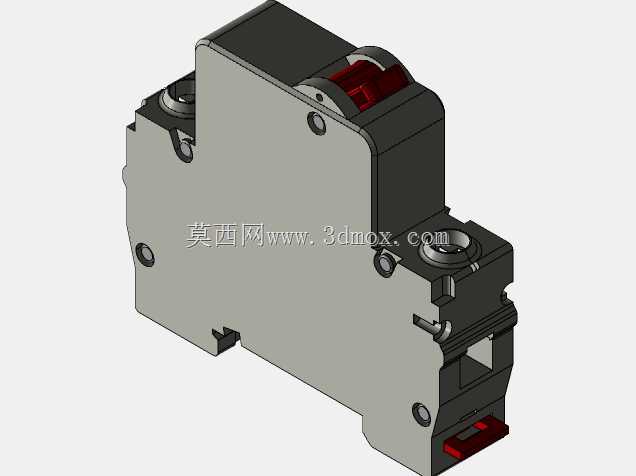

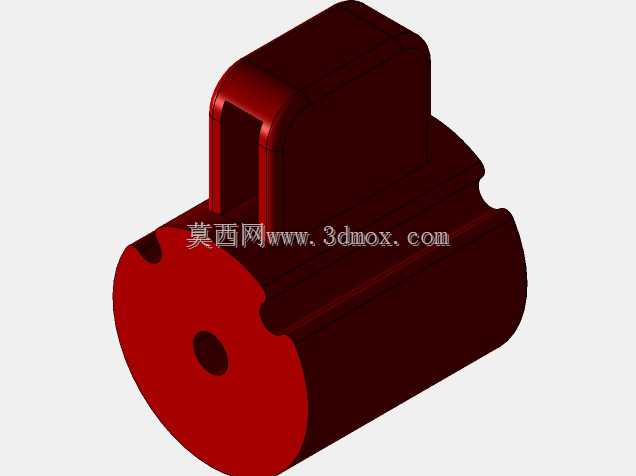

　　在实际选型配套时，这类支架的结构尺寸完全匹配对应16A小型断路器的外壳轮廓，不需要对断路器本体做任何改装就能直接装配，装配后断路器的分合闸手柄操作空间完全不受遮挡，红色的操作手柄可以顺畅扳动到分闸、合闸位置，不会和支架结构产生磕碰，手柄的操作力传递也不会因为支架的固定出现卡滞。进出线端的接线端子完全外露，对应的导线接入空间充足，即使是带冷压端子的导线也能顺畅接入端子位，端子螺丝的拧紧操作没有任何结构遮挡。支架的整体厚度控制在1.2mm左右，既保证了结构强度，又不会占用过多的配电箱内部空间，多台断路器并排安装时，整体的拼装间隙均匀，不会出现个别断路器突出或者凹陷的情况，整个配电回路的安装整齐度有足够的结构保障。

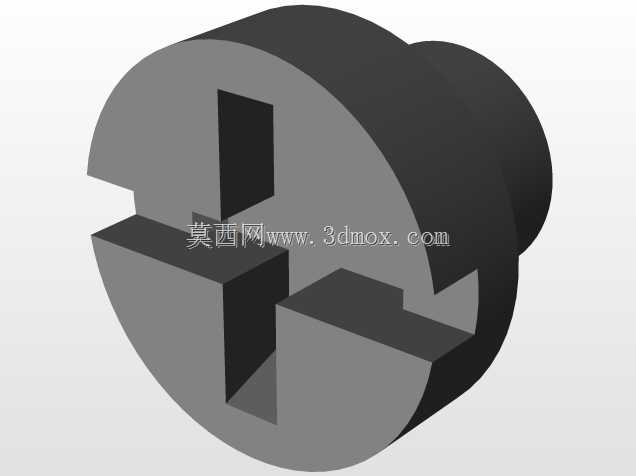

　　从结构设计的细节来看，支架和断路器外壳的连接点位选择在断路器本体的固定螺丝孔位，直接借用断路器外壳本身的装配螺丝完成支架和断路器的固定，不需要额外增加固定零件，减少了装配的零件数量，也降低了物料管理的成本，固定点位的分布避开了断路器内部的脱扣器、触头、灭弧室等核心功能部件的位置，不会因为螺丝伸入过长影响断路器内部的动作机构可靠性。支架的表面处理采用环保镀锌工艺，既具备基础的防锈能力，也不会和配电箱内的其他金属元件产生电化学腐蚀，适合在潮湿、多粉尘的工业现场环境下长期使用，不会因为锈蚀导致支架强度下降或者卡接失效。
