双工位皮带输送移栽作业机构设计

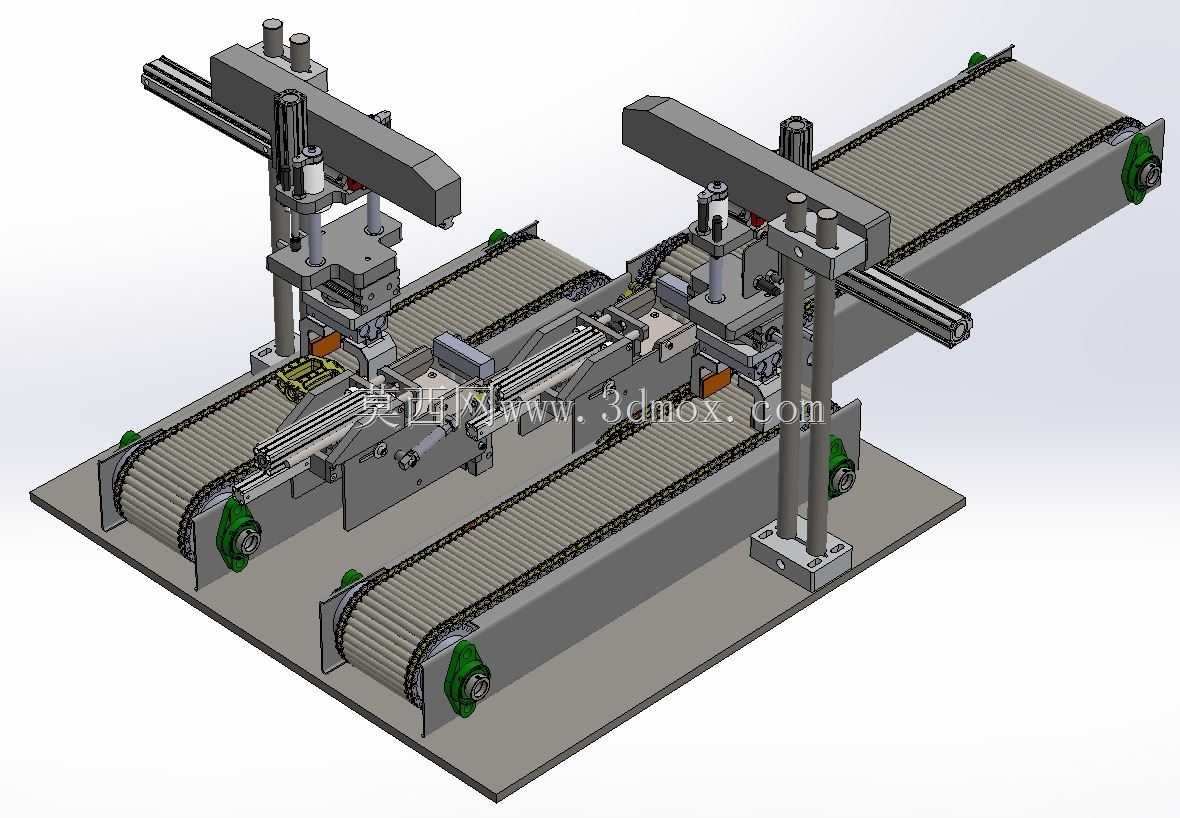

　　这套双列皮带输送搭配双工位移栽执行的机构，主要面向3C电子、小型五金件的产线工序衔接场景，常见于小件组装段、检测段的物料自动转序环节，替代传统人工取放完成跨线体、跨工位的物料转移作业，适配长度在150mm以内、重量不超过1kg的规整块状、盒状工件输送与移栽需求。从结构布局来看，两套平行布置的皮带输送线采用链板带防滑齿的同步带作为输送载体，两端驱动轮内置深沟球轴承支撑，端板采用6061铝合金铣削加工，张紧结构设计在输送线尾部，通过调节螺栓调整带体张紧度，避免长期运行出现打滑、跑偏问题，单条输送线的有效输送宽度为120mm，线体总长度控制在800mm区间，安装时底部预留20mm的调平脚垫调节空间，可适配不同高度的上下游设备对接需求。

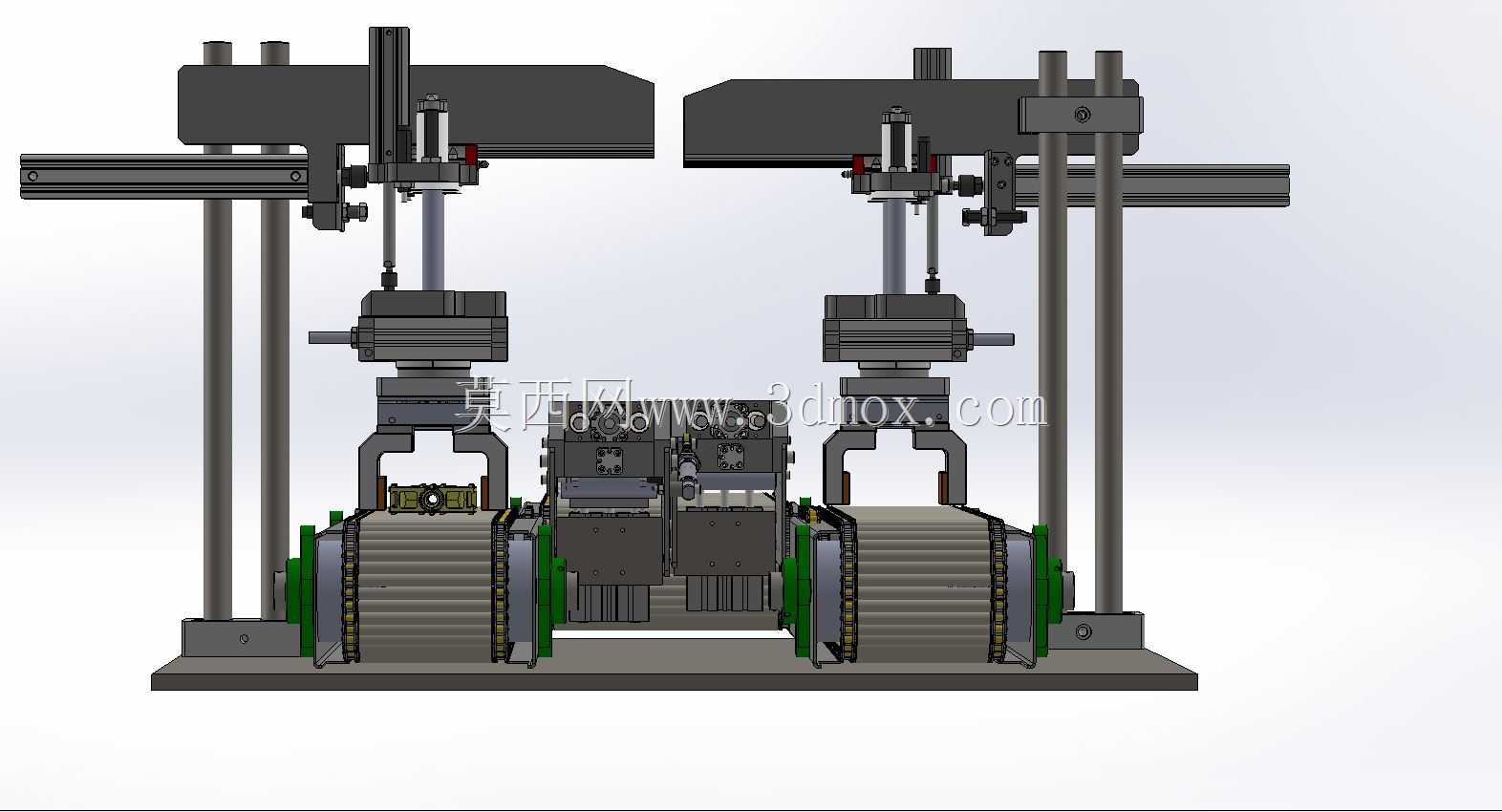

　　移栽执行部分采用双立柱支撑的龙门式直线模组布局，X轴方向采用双直线导轨搭配同步带传动的滑台结构，Z轴方向采用导杆气缸搭配浮动接头的下压结构，执行末端根据工件特性可更换真空吸盘、夹爪等不同治具，两套移栽单元独立控制，可分别对应两条输送线的取放料位，也可协同完成跨线体的物料移栽作业，移栽重复定位精度控制在±0.1mm以内，可满足多数小件组装、检测工序的定位要求。设计过程中优先考虑了产线的换型适配性，所有治具安装位采用标准孔位布局，更换不同工件时仅需更换末端治具、调整输送线挡料位置即可完成换型，无需大规模改动主体结构；线体侧边预留了传感器安装槽，可根据工序需求加装光电传感器、光纤传感器实现物料到位检测，

　　配合PLC控制逻辑可实现全自动的物料输送、到位停线、移栽取放、放行的全流程作业，无需人工干预。从安装边界来看，整套机构的总占地尺寸控制在长900mm、宽600mm、高450mm区间，底部安装板采用10mm厚的钢板铣削加工，保证整体运行的刚性，避免移栽动作时出现结构晃动影响定位精度；气路走线全部采用拖链收纳，避免运行过程中线缆、气管拉扯磨损，所有运动部件的活动范围均预留了10mm以上的安全间隙，防止运行过程中出现结构干涉。这套机构的输送速度可通过调速电机在0-15m/min区间调节，移栽节拍最快可达到1秒/次，可匹配多数中小件产线的节拍要求，相比单输送线搭配单移栽机构的布局，双列线体加双工位移栽的设计可同时处理两路不同工序的物料转序，

　　在有限的占地空间内提升一倍的作业效率，适合空间紧凑、工序排布密集的中小型自动化产线使用，也可作为独立的功能模块集成到大型组装线、检测线中作为上下料单元使用。结构设计时充分考虑了维护便利性，皮带更换无需拆解整个线体框架，仅需拆除端部挡板即可完成带体更换，直线模组的润滑注油孔全部设计在易操作的外侧位置，日常维护时无需拆解防护结构即可完成注油保养，降低长期使用的维护成本。
