自动化产线用副镰刀式裁切执行机构

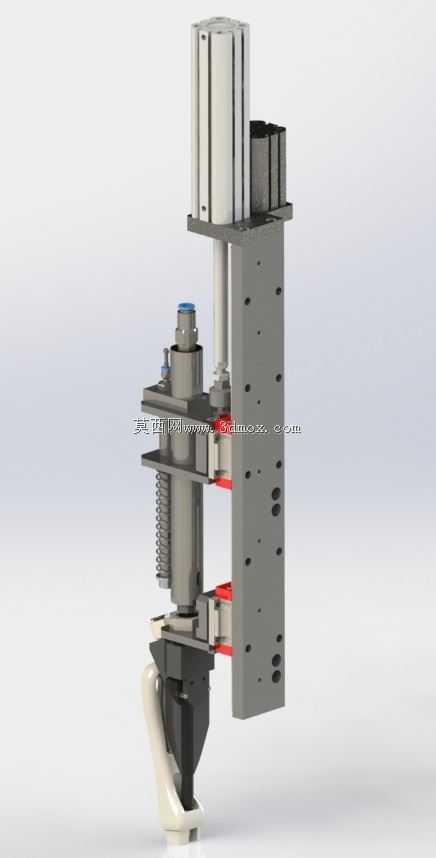

　　这套副镰刀式裁切执行机构，主要面向软质包装材料、薄型橡塑片材、线束绝缘层等需要定长精准裁切的自动化产线场景，在食品软包装封口裁切、线束加工工位、泡棉模切前道定长切断、医用耗材包装分切这类工位上适配性极强，相比传统直切式刀座，副镰刀结构的剪切角设计能有效降低裁切时的材料拉扯变形量，尤其适配厚度0.1-3mm的柔性物料，不会出现直切刀常见的粘刀、材料拖丝、切口毛边超标问题。从结构设计逻辑来看，整套机构采用立式集成布局，驱动端选用标准方形气缸作为主裁切动力，气缸输出端通过浮动接头连接刀架组件，避免气缸杆受侧向力导致的密封件过早磨损，延长驱动件使用寿命。刀架侧搭配两根平行直线导杆做运动导向，导杆上预装复位弹簧，在气缸回程时提供辅助回拉力，

　　避免刀架卡滞，同时抵消气缸回程端的冲击，让刀架往复运动的重复定位精度控制在0.02mm以内，满足连续高速裁切的精度要求。安装基准面为后侧的立式安装立板，立板上预制了多组等距安装孔位，孔位间距适配主流40系列、50系列工业铝型材的安装槽距，不需要额外做转接板就能直接固定在产线的型材机架上，安装立板的总厚度为12mm，采用6061铝合金硬质阳极氧化处理，既保证结构刚性，又控制整体重量，整套机构的总安装边界尺寸控制在宽120mm、进深85mm、总高320mm范围内，不会占用过多产线安装空间，适合在紧凑排布的多工位转盘机、线性输送产线上并排布置多组，实现多工位同步裁切作业。刀头部分采用副镰刀式动定刀配合结构，定刀固定在立板下部的刀座上，

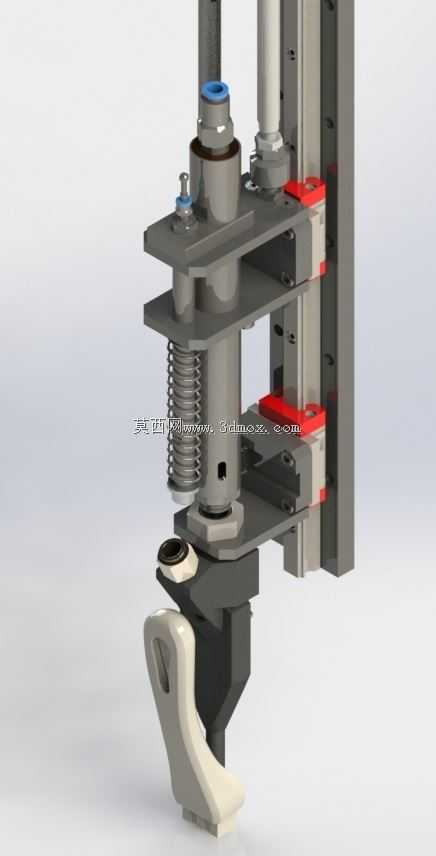

　　动刀随刀架做上下直线运动，动刀刃口做15度斜角研磨，和定刀形成渐进式剪切咬合，相比平口直切的瞬间大冲击力，渐进剪切的裁切力能降低40%左右，可以选用缸径更小的气缸就能满足裁切力需求，降低整套机构的气源消耗和运行振动。刀头位置预留了物料导向槽，能让待裁切物料精准进入刀口咬合区，避免裁切位置偏移，导向槽两侧做了R2圆角处理，不会刮伤物料表面，针对有防静电需求的加工场景，刀头部分还可以更换为防静电涂层的刀体，避免裁切过程中产生静电击穿敏感物料。气路接口全部布置在机构顶部，采用标准快插接口，现场接气时不需要拆解机构就能完成管路连接，气缸上配套安装了磁性开关安装槽，可以直接加装磁性开关检测刀架的上下到位位置，

　　把信号接入设备PLC就能实现裁切动作的闭环控制，不需要额外加装外置检测传感器，减少现场布线工作量。在日常维护层面，动刀和定刀之间的间隙可以通过刀架侧面的紧定螺钉做微调，当刀刃出现磨损后，不需要整体拆卸刀座，只需要调整间隙补偿磨损量就能继续保证裁切质量，延长刀具的刃磨周期，导杆部位预装了自润滑轴承，日常运行不需要频繁加注润滑脂，维护工作量极低。整套机构的运动行程设计为40mm，足够覆盖常规柔性物料的裁切开口需求，不会出现物料无法送入刀口的情况，刀架的运动速度可以通过气缸上的调速阀做无级调整，针对不同厚度、不同材质的物料，可以匹配对应的裁切速度，比如裁切薄型塑料膜时可以适当提高刀架速度，避免薄膜粘刀，裁切较厚的橡塑泡棉时可以适当降低速度，保证切口平整。在实际产线适配中，这套机构可以直接替换原有传统直切刀座，安装孔位和主流裁切刀座的孔位具备互换性，不需要对原有产线的机架结构做改造，替换成本极低，同时因为整体结构集成度高，没有外露的传动部件，运行时的安全防护性能更好，不需要额外加装安全防护罩就能满足设备安全规范要求，避免操作人员误触刀口的风险。
