内燃机进排气控制凸轮轴结构设计

　　在往复式内燃机的配气机构设计中，凸轮轴是核心驱动部件，直接决定了发动机的进排气时序、充气效率与运行平顺性，其结构合理性直接影响整机动力输出、燃油经济性与排放表现。这类轴类部件的设计需要结合发动机的额定转速、气门升程需求、配气相位角要求，在保证结构强度的前提下尽可能降低转动惯量，减少配气机构的驱动损耗。从结构上看，该凸轮轴采用整体式轴身设计，多组凸轮型线沿轴向按既定相位角排布，轴段上设置有多个支撑轴颈，用于安装到缸盖的轴承座孔内，保证轴系转动时的同轴度与支撑刚度，避免高速运转时出现挠曲变形导致的气门开闭时序偏差。凸轮的型面设计是整个部件的核心，桃尖的轮廓曲线需要匹配气门的升程规律，在开启阶段保证足够的气流通过截面，

　　关闭阶段保证气门落座平缓无冲击，同时型面需要经过硬化处理，降低与挺柱接触时的摩擦磨损，延长部件使用寿命。在实际装配场景中，凸轮轴的轴向安装尺寸需要与缸盖的凸轮轴轴承孔位完全匹配，轴端通常会连接正时齿轮或者正时链轮，通过正时带或者正时链与曲轴端的驱动轮连接，严格保证曲轴与凸轮轴的传动比为2:1，也就是曲轴每转动两圈，凸轮轴转动一圈，完成一次完整的进排气循环。设计过程中需要反复校核凸轮与轴身的过渡圆角，避免应力集中导致的轴段断裂，同时要考虑凸轮轴的轴向窜动量，通过止推片结构将窜动间隙控制在合理范围内，既保证转动灵活，又避免轴向位移导致的配气相位偏移。对于不同缸数的内燃机，凸轮轴的凸轮数量、排布间距、相位角都有明确差异，

　　直列四缸发动机通常采用单根或者双根凸轮轴，每根轴上对应四个进气或者排气凸轮，相邻做功缸的凸轮相位角相差90度，保证各缸的进排气动作按点火顺序依次进行。在三维建模过程中，需要先确定各凸轮的基圆尺寸、升程表数据，通过曲线拟合生成凸轮的轮廓曲面，再沿轴向拉伸生成凸轮实体，之后与轴身做布尔合并，同时在轴颈位置设计润滑油道孔，保证发动机运转时压力机油能够输送到各支撑轴颈与凸轮型面，形成稳定的油膜降低摩擦阻力。很多新手工程师在设计凸轮轴时容易忽略凸轮型线的加速度变化，导致气门机构在高速运转时出现飞脱或者反跳，也就是挺柱与凸轮型面脱离接触，不仅会产生异常敲击噪音，还会导致气门开闭失控，严重时会出现气门与活塞碰撞的致命故障，

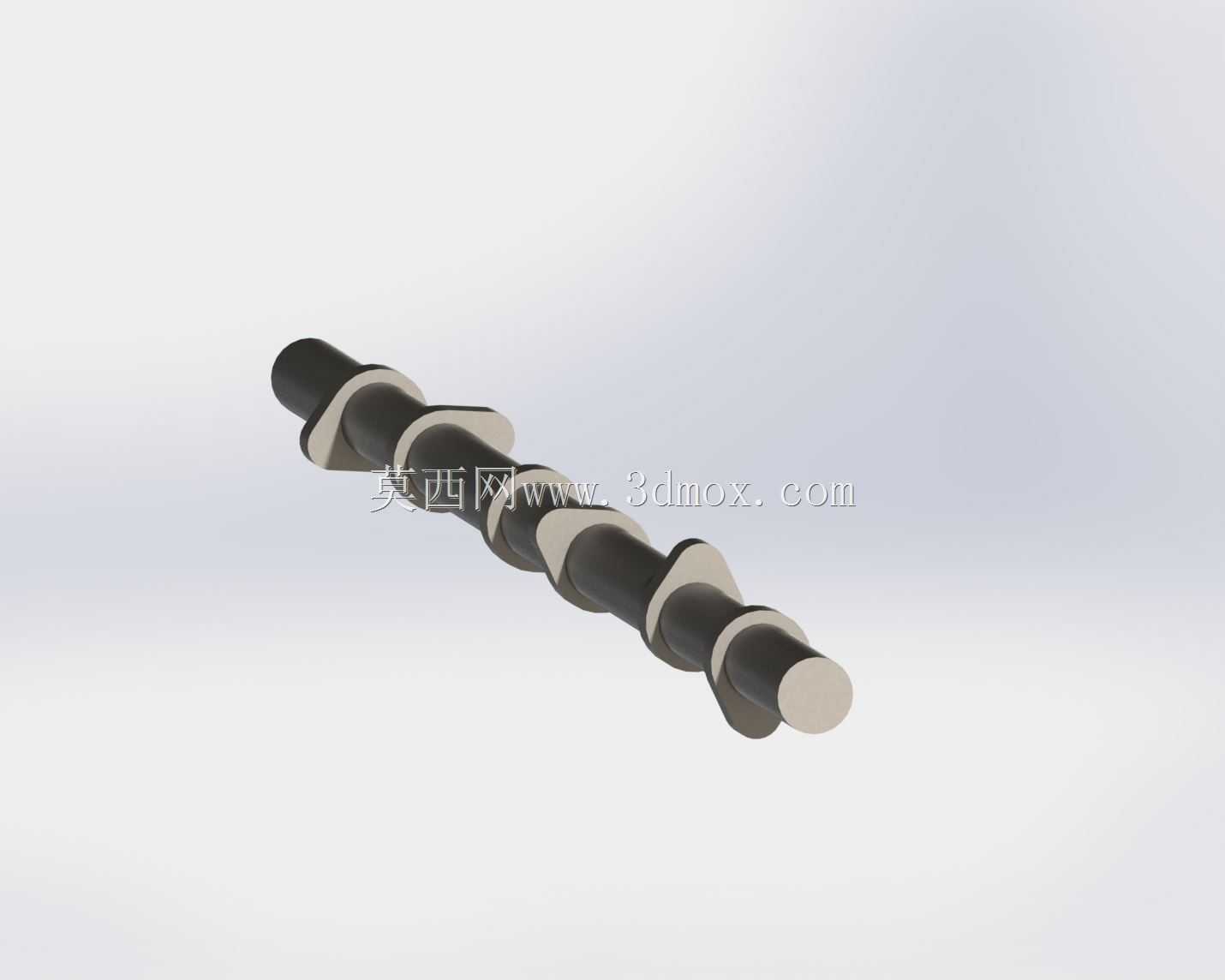

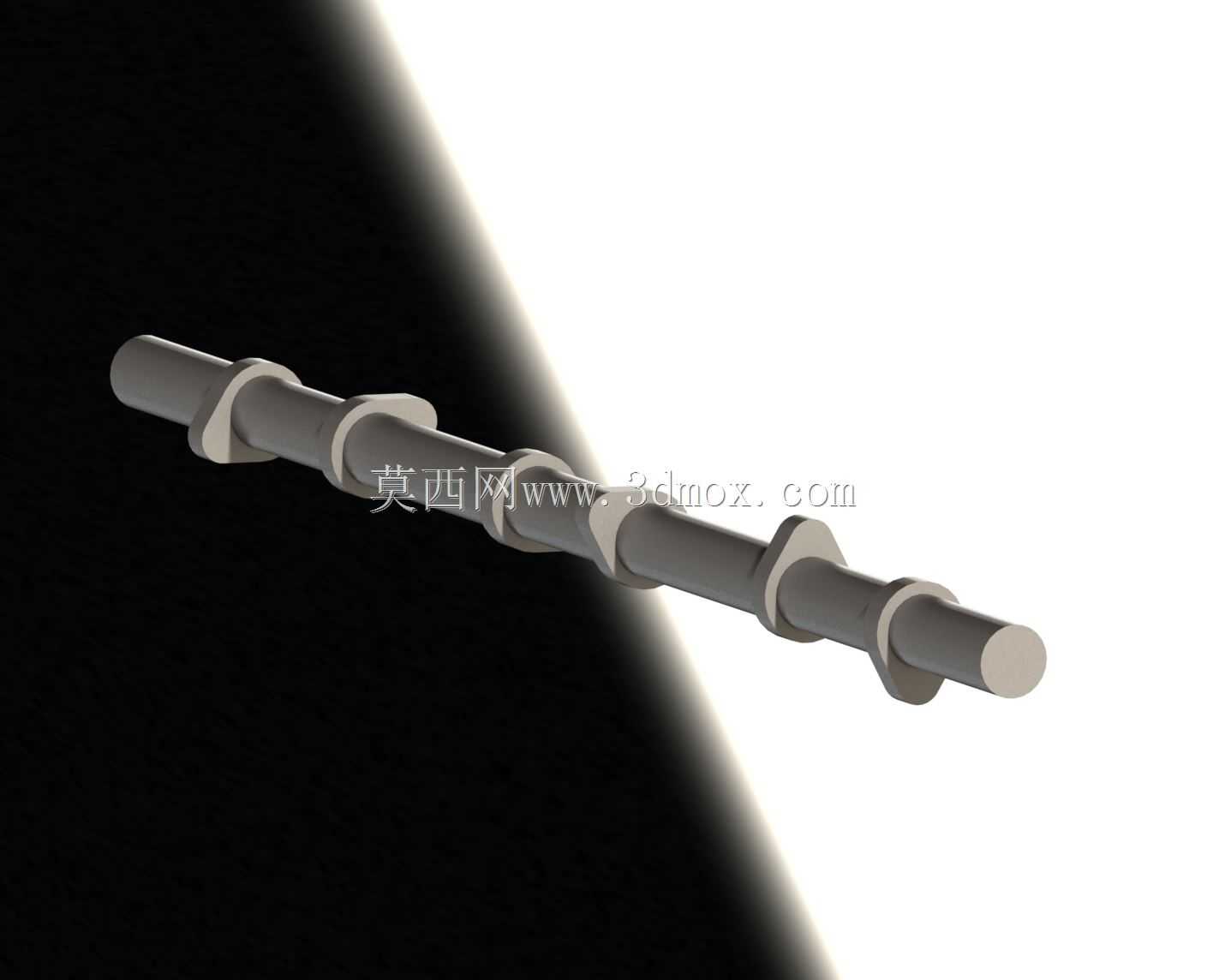

　　因此型线设计时需要保证加速度曲线连续无突变，让整个配气机构的运动件始终保持贴合状态。另外凸轮轴的轴颈直径设计也需要兼顾刚度与装配工艺性，轴颈过小会导致支撑刚度不足，高速下挠曲变形大，轴颈过大会增加凸轮轴的转动惯量，同时会加大缸盖轴承座的开孔尺寸，影响缸盖的结构强度。在实际使用场景中，凸轮轴的工作环境处于缸盖上部的润滑油雾环境中，长期处于高温、交变接触应力的工况下，因此材料选择通常采用冷硬铸铁或者合金结构钢，凸轮型面经过淬火处理后表面硬度达到HRC55以上，保证足够的耐磨性。安装过程中需要注意各轴瓦的配合间隙，间隙过大会导致机油压力泄漏，润滑不足加剧磨损，间隙过小会导致转动卡滞，甚至出现热态下抱轴的故障。从三维建模的细节来看，该模型还原了凸轮轴的整体结构特征，各凸轮的相位排布、轴颈的位置尺寸、轴端的连接结构都符合常规内燃机凸轮轴的设计规范，能够用于配气机构的运动仿真、干涉检查，也可以作为教学演示模型帮助初学者理解内燃机配气机构的工作原理。在做整机装配仿真时，可以将凸轮轴模型与挺柱、推杆、摇臂、气门等部件装配到一起，添加运动副后模拟发动机运转过程，验证各运动件之间是否存在干涉，检查气门的最大升程是否符合设计要求，活塞在上止点位置时与气门的间隙是否在安全范围内，避免设计阶段的隐患流到样机试制环节，减少反复修改的成本。
