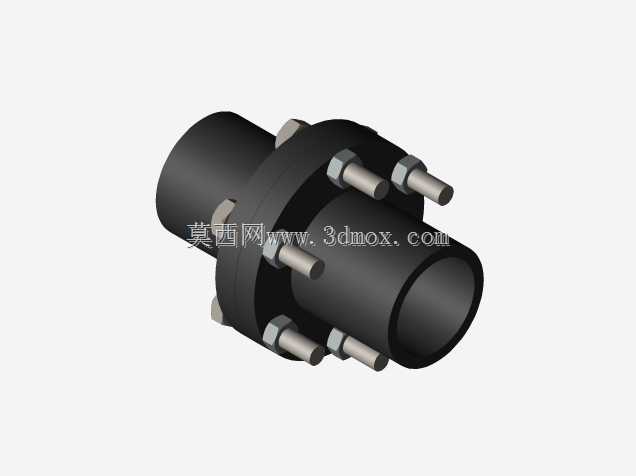

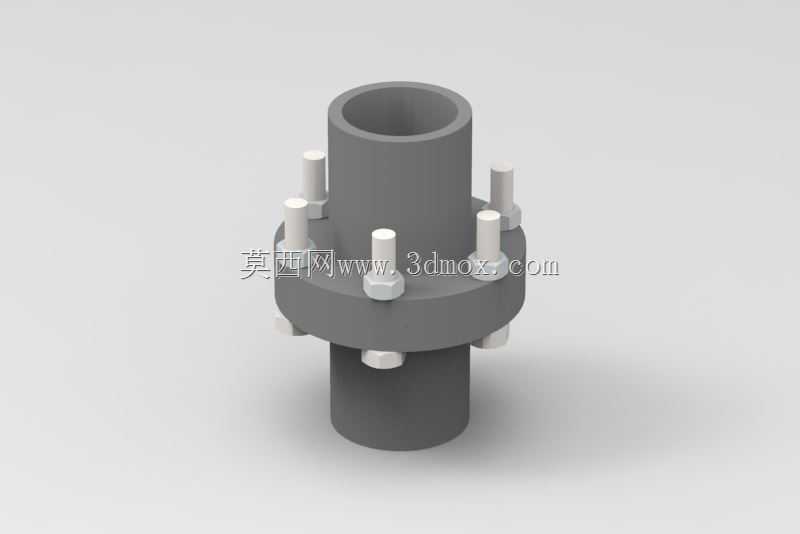

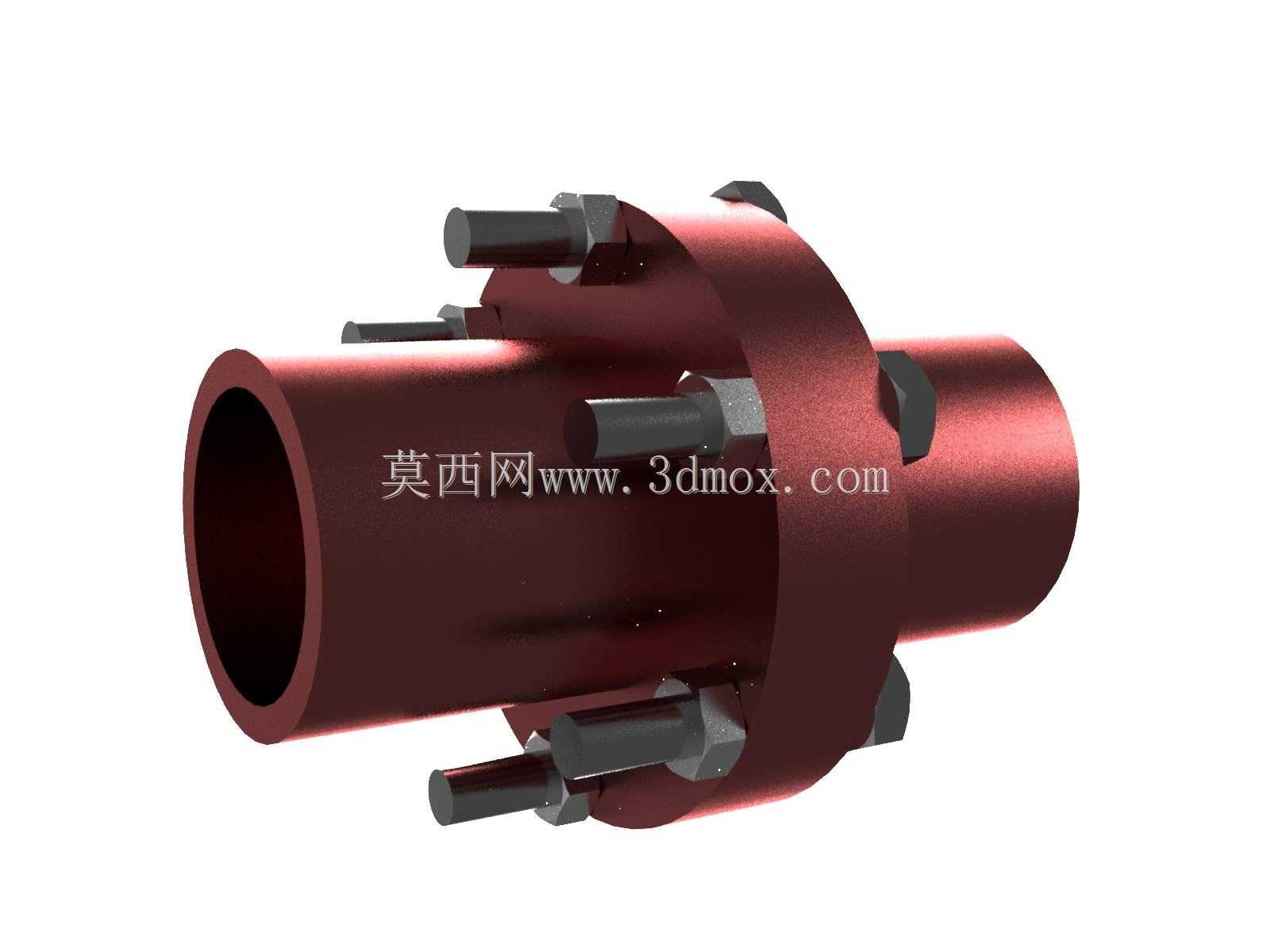

凸缘刚性法兰联轴器传动连接结构

　　在各类工业传动系统的轴系布局中，两轴端部的同轴连接与转矩传递是动力传输环节的核心需求之一，这类刚性法兰联轴器正是针对中低速、重载工况下的轴系刚性连接场景设计，广泛应用于矿山输送设备、冶金轧线辅机、通用泵组、工业减速机组输出端等对传动对中精度有较高要求、无频繁轴向窜动的传动工位。区别于具备补偿量的弹性联轴器，这类刚性法兰结构依靠两半法兰盘的止口配合实现精准对中，通过周向均布的高强度螺栓预紧力产生的摩擦力，以及螺栓杆与法兰螺栓孔的配合剪切作用传递工作转矩，不存在弹性元件的形变滞后，传动比恒定无滑差，能够在额定载荷范围内保证轴系传动的同步精度。从实际安装边界来看，这类联轴器的两半法兰分别通过键连接与两侧轴端实现周向固定，

　　法兰盘的内孔与轴径采用过渡配合公差，装配时需先将半法兰热装或压装至轴端指定位置，保证轴端端面与法兰定位端面贴合无间隙，再通过止口的凹凸配合完成两半法兰的径向对中，止口的配合公差通常选用H7/js6，既保证装配时的导向便利性，又能控制径向跳动误差在允许范围内。周向布置的螺栓需采用对角分次拧紧的方式施加预紧力，避免法兰盘端面出现翘曲导致运转时产生附加径向载荷，螺栓的规格数量根据所需传递的额定转矩计算确定，通常在法兰盘圆周方向均匀分布6到8组，保证法兰结合面的压应力均匀分布，避免局部应力集中导致法兰盘变形或螺栓疲劳断裂。设计这类结构时，首先要根据所连接轴的轴径、额定工作转矩、最高工作转速确定法兰盘的核心尺寸：

　　法兰外径需满足螺栓布置的空间要求，同时要校核高速旋转时的外缘线速度，避免线速度过高导致离心力过大引发结构振动；法兰盘的厚度需结合螺栓的旋合长度、键槽的深度综合确定，既要保证螺栓有足够的螺纹旋合长度提供可靠预紧力，又要保证键槽处的剩余壁厚满足扭转强度要求，避免键槽侧壁出现压溃失效。法兰盘与轴配合的轮毂部分长度通常取轴径的1.2到1.5倍，保证与轴的配合接触面积足够，避免配合面出现应力集中导致轴端疲劳损伤。在实际工况应用中，这类刚性联轴器不具备径向、轴向与角向补偿能力，因此对安装时的两轴对中精度要求极高，若两轴存在较大的同轴度误差，运转过程中会在轴、轴承、联轴器本体上产生极大的附加交变载荷，加速轴承磨损、

　　引发轴系振动甚至出现轴的疲劳断裂，因此这类结构通常应用于安装基础刚性好、轴系对中调整便利、工作过程中无较大基础变形的工位，装配完成后需通过百分表打表检测法兰盘的径向跳动与端面跳动，将跳动误差控制在0.03mm以内方可投入运行。从结构特性来看，这类法兰联轴器结构简单，制造加工难度低，常规车削、钻削工序即可完成全部加工，成本低廉，维护便利，只要安装对中精度达标，工作可靠性极高，不存在弹性元件老化失效的问题，能够在重载、有一定油污或粉尘的工业环境下长期稳定工作。在进行三维建模时，需重点还原止口的配合尺寸、螺栓孔的位置度公差、键槽的截面尺寸与位置公差，保证装配模型能够真实反映实际装配关系，模拟螺栓预紧后的法兰结合面贴合状态，为后续的工程图输出、装配干涉检查、有限元强度校核提供准确的模型基础。建模过程中可先绘制单侧半法兰的回转截面，通过回转特征生成法兰本体，再绘制键槽切除特征，之后通过圆周阵列生成均布的螺栓孔，最后通过镜像装配得到完整的联轴器总成，建模时需注意各倒角、退刀槽等工艺结构的还原，保证模型与实际加工零件的结构一致性，避免出现工艺缺失导致的模型与实物不符问题。
