汽车装配用半圆头实心铆钉结构设计

　　在汽车整车制造的白车身焊装、底盘副车架拼接、内饰覆盖件固定环节，这类半圆头实心铆钉是应用占比极高的不可拆卸紧固件，和常规抽芯铆钉、螺栓连接不同，它依靠铆接过程中杆部的塑性变形填充预制安装孔，形成过盈配合的永久性连接，抗剪切、抗振动疲劳性能远高于同规格螺纹连接件，尤其适合底盘区域长期承受交变载荷、路面冲击的连接场景，不会出现螺纹松动退牙的失效问题。

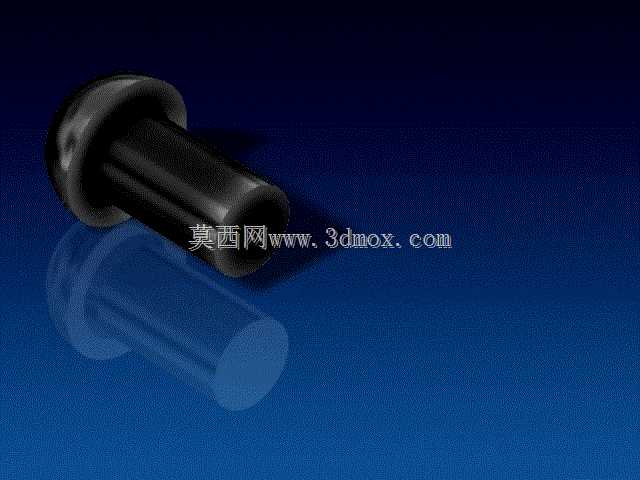

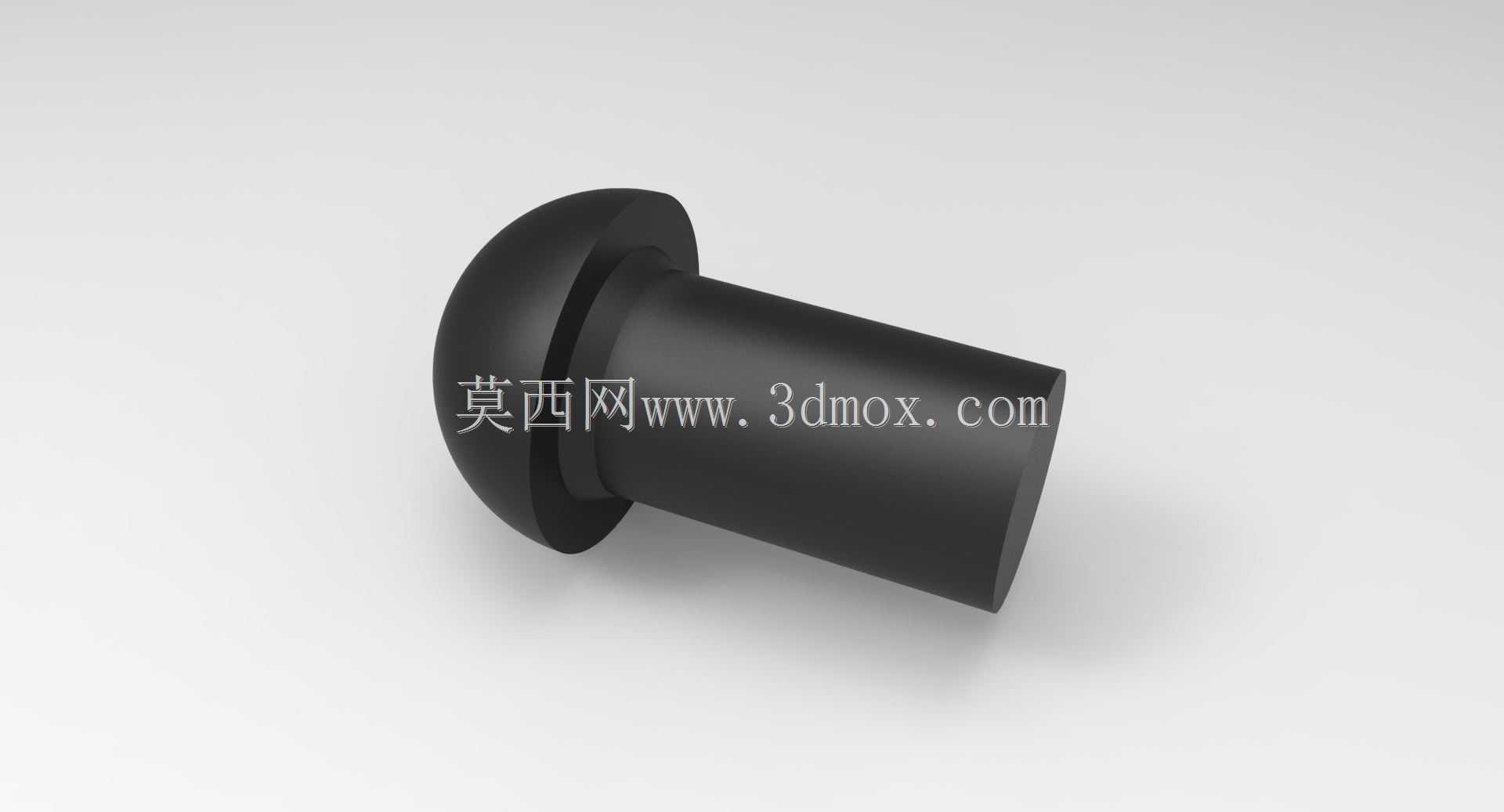

　　从结构设计逻辑来看，这款铆钉采用半圆头（也称盘头）的头部造型，没有尖锐的棱角凸起，安装完成后头部外露面呈光滑圆弧过渡，既不会在车辆行驶中剐蹭周边管线、护板，也能在冲压覆盖件连接时避免应力集中导致的板材开裂，头部下方设计有一圈极窄的支撑轴肩，铆接时轴肩端面完全贴合被连接件表面，能均匀分散铆接冲击力，不会压伤铝合金、薄钢板这类低强度被连接件的表层。杆部采用等直径圆柱设计，没有退刀槽、滚花等额外结构，一方面降低了冷镦成型的工艺难度，适合大批量标准化生产，另一方面光滑的杆身能在铆接时顺畅穿入预制的安装孔，不会刮伤孔壁的防腐涂层。

　　实际选型应用时，首先要匹配安装边界确定尺寸参数：铆钉杆部直径需要比被连接件的预制安装孔小0.1-0.2mm，保证常温下能顺利穿入，同时铆接后杆部镦粗的变形量能完全填充孔间隙，形成足够的抱紧力；铆钉杆部的总长度需要根据被连接件的总叠厚计算，通常伸出被连接件表面的长度为杆径的1.2-1.5倍，这个长度区间能保证铆接后尾部形成的镦头直径达到杆径的1.5倍以上，满足GB/T 116标准中对铆接接头抗拉力的要求，过长会导致铆接时杆部弯曲失稳，过短则镦头成型不足，连接强度达不到设计要求。

　　这款铆钉的应用场景覆盖了汽车制造的多个工序：在底盘副车架的钢板弹簧吊耳连接位置，它能承受车辆过颠簸路面时的纵向、横向交变冲击，不会像螺栓那样因为长期振动出现预紧力衰减；在白车身的车门铰链加强板连接位置，半圆头的光滑表面不会影响车门内饰板的装配平整度，也不会因为凸起过高和内饰板产生干涉异响；在车厢内部的线束支架、隔音棉固定卡扣基座位置，铆接后的永久连接不需要定期复紧，能降低整车后期的维护成本。

　　建模过程中需要注意几个工程细节：头部和杆部的过渡圆角不能过小，否则冷镦成型时容易在圆角位置产生应力集中，导致铆钉头部在铆接冲击力下开裂；杆部端面需要设计15°的倒角，方便自动铆接设备的送料机构快速对位穿入安装孔，提升自动化产线的装配效率；头部的圆弧面需要保证和支撑轴肩的同轴度在0.1mm以内，否则铆接时头部受力不均，会出现头部偏斜、贴合不严的问题，影响连接后的外观平整度和受力均匀性。

　　和其他类型的铆钉相比，这款实心铆钉的抗剪切能力更强，适合连接总厚度较大的钢制结构件，不需要配套芯杆，材料利用率更高，成本仅为同规格高强度螺栓的三分之一左右，在大批量汽车生产中能有效控制整车制造成本。同时它的铆接工艺适应性强，既可以用手持式铆枪进行小批量返修作业，也能适配自动化铆接机器人的压铆工艺，在高节拍的整车焊装线上，单颗铆钉的压铆时间仅需0.8秒，能满足每分钟60台以上的产线节拍要求。

　　在防腐设计上，这类汽车用铆钉通常会采用表面镀锌钝化处理，盐雾试验时间能达到72小时以上，匹配汽车底盘的电泳防腐层，不会出现连接位置的电化学腐蚀问题，保证整车全生命周期内的连接可靠性。需要注意的是，这类实心铆钉属于永久性连接件，一旦铆接完成就无法无损拆卸，如果后期需要维修拆解，只能通过铣削头部、冲除杆部的方式拆除，所以在设计阶段就需要明确哪些位置是需要后期维护的可拆卸区域，避免错误选用导致维修成本上升。
