食品加工用巧克力滚制成型辊筒结构

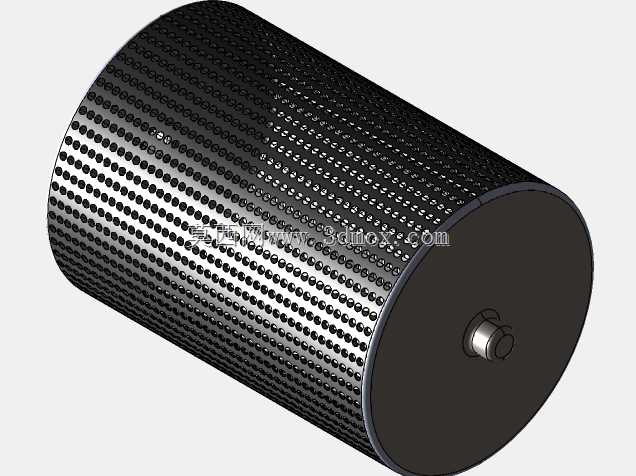

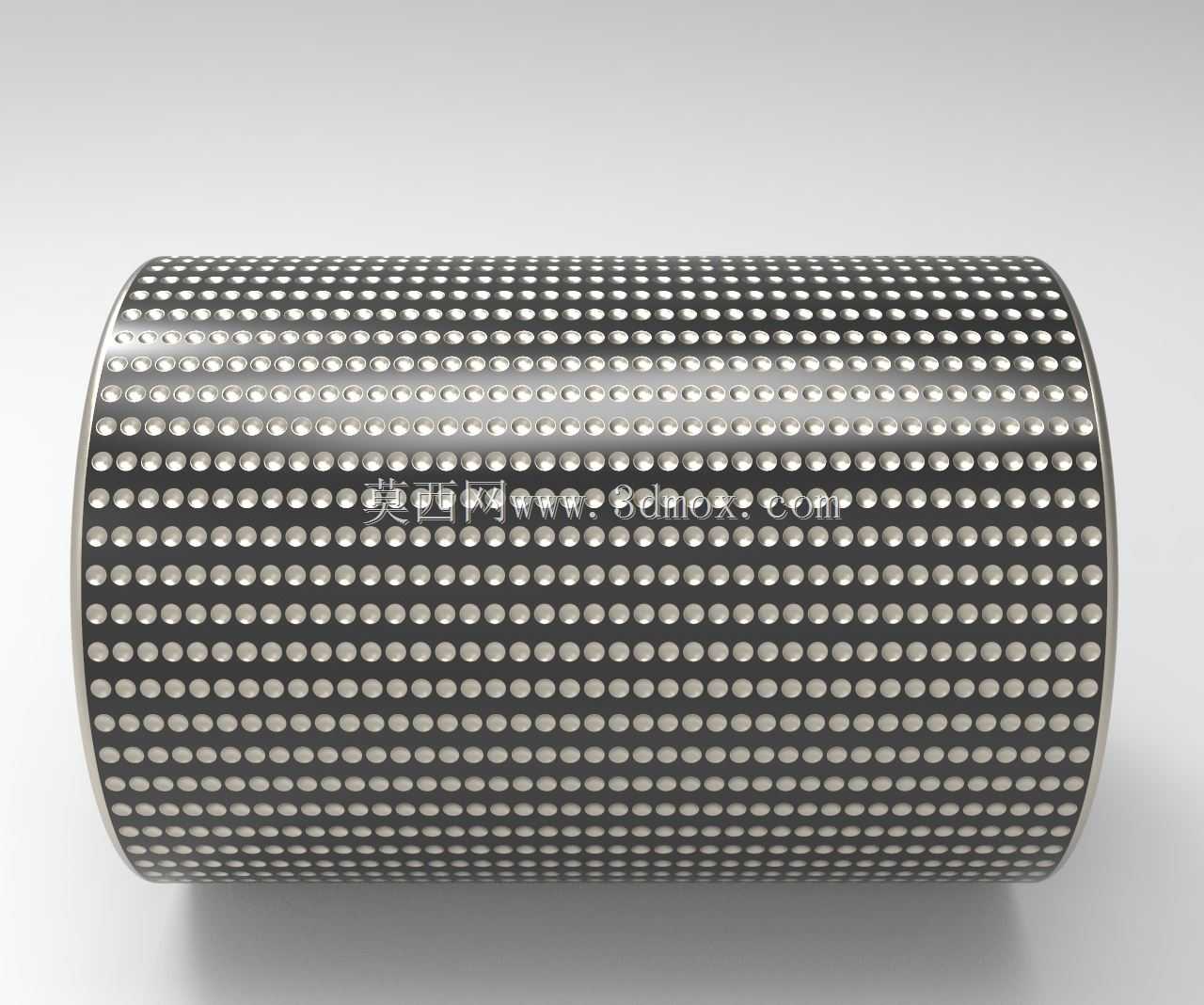

　　该辊筒结构主要应用于巧克力制品的连续化滚制成型工序，是巧克力球成型生产线上的核心接触执行部件，安装在成型工位的驱动轴系上，承接上游输送来的巧克力料坯，通过辊面密布的凹穴结构配合对辊的相对转动，将不规则的巧克力料团滚压、搓制成规格统一的球形半成品，为后续的冷却定型、抛光包衣工序提供形态合格的坯料。从结构设计逻辑来看，辊体采用整体圆柱式结构，辊面均匀排布的半球形凹穴经过曲面连续性校验，相邻凹穴之间的过渡棱边做了微小圆弧倒角处理，避免滚制过程中刮蹭巧克力料体，导致成型后的球坯表面出现凹痕、毛刺等缺陷，同时也能减少料体在辊面的粘附残留，降低连续生产过程中的清机频次。辊体一端设置的轴头结构采用阶梯轴设计，与驱动端的联轴器配合时，

　　轴肩位置预留了标准的密封件安装槽位，可适配食品级丁腈橡胶密封圈，防止生产过程中巧克力浆料、清洗用水渗入轴承部位造成污染，同时也避免润滑脂泄漏污染食品原料，符合食品加工设备的卫生设计要求。在安装边界层面，辊体的轴向长度与成型工位的机架安装间距完全匹配，辊体外径与配套对辊的中心距经过严格计算，保证两辊合模时凹穴能够完全对齐，形成完整的球形型腔，转动过程中不会出现型腔错位导致的坯料飞边、形状不规则问题。辊面的凹穴深度、球面曲率经过反复调试，既能够保证滚制过程中料坯有足够的容纳空间，又能在辊体转动到下料工位时，成型后的巧克力球依靠自重顺利从凹穴中脱落，不会出现卡料、粘辊的情况。从功能特性上看，整个辊体的外表面做了镜面抛光处理，

　　表面粗糙度达到食品接触级要求，不仅能够减少料体粘附，也便于生产结束后的CIP在线清洗，清洗时高压冲洗水流能够顺着辊面的曲面流走，无清洁死角。辊体内部可根据工艺需求选配加热或冷却流道，在滚制高粘度巧克力料体时，可通过通入恒温循环水保持辊面温度稳定在巧克力料的适宜成型区间，避免料体因温度过低变硬无法滚制成型，或是温度过高导致料体融化粘辊。在实际生产线适配过程中，该辊筒可根据生产的巧克力球规格更换不同凹穴尺寸的型号，安装时仅需拆卸两端的轴承端盖即可完成辊体更换，无需大幅调整机架结构，能够适配多规格产品的柔性生产需求。辊体的动平衡等级按照食品加工设备的高速运转要求调校，在额定转速下运转无明显振动，不会因辊体跳动导致成型的球坯圆度超差，

　　也能降低两端轴承的磨损速率，延长部件的整体使用寿命。设计过程中还充分考虑了食品生产的合规性要求，所有与物料接触的部位均采用符合食品接触安全标准的材质，无卫生死角，拆卸维护便捷，能够满足食品生产车间的日常运维与卫生管控要求。
