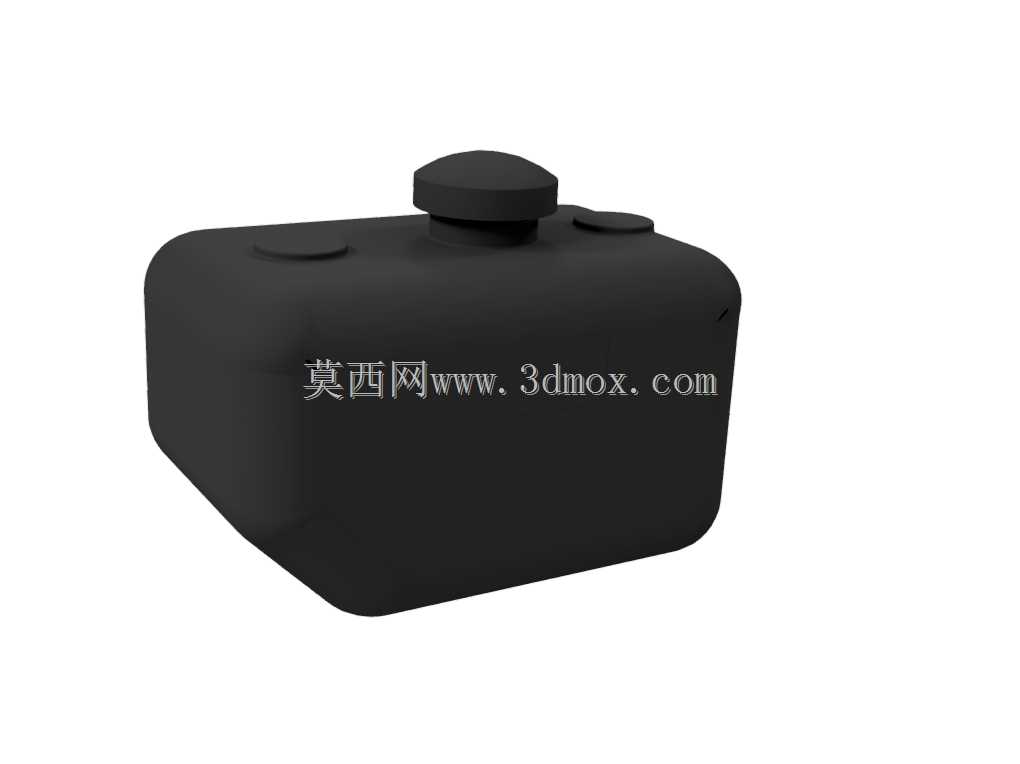

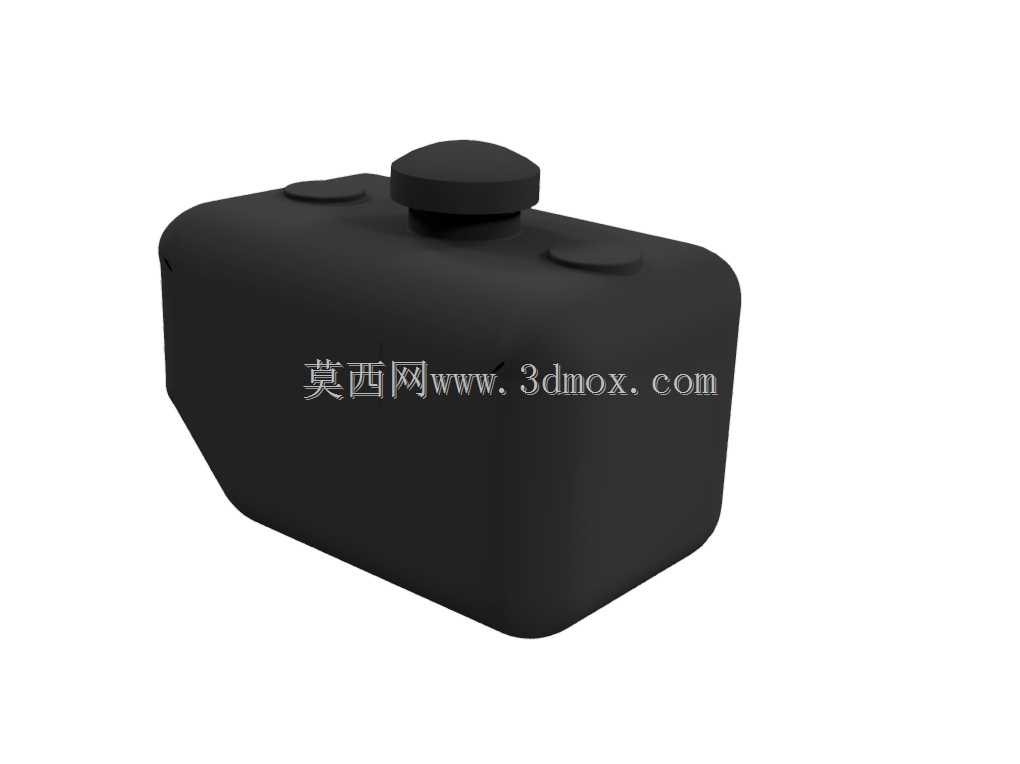

2.5加仑便携可燃气体储存罐体结构

　　在小型户外作业、应急动力补给、便携燃料存储场景中，小容量可燃介质存储容器的结构合理性直接决定使用安全性与操作便捷性，本次呈现的2.5加仑容量存储罐体，正是针对小批量可燃气体配套液态燃料的便携存储需求设计的结构方案。从实际使用场景出发，这类罐体常配套于小型园林机械、户外露营加热设备、应急发电装置的燃料补给环节，需要兼顾手持搬运的便携性、放置状态的稳定性、加注过程的防渗漏性，以及长期存储的密封可靠性。

　　设计过程中首先围绕2.5加仑的额定容积做外形边界推导，摒弃了传统圆柱形罐体易滚动、空间利用率低的问题，采用带圆角的类长方体主体结构，底部做微幅内收的平底设计，放置在平整地面或设备载物台时不会出现滑移、侧倾问题，主体棱边全部做R12以上的大圆角过渡，一方面避免塑料注塑成型过程中出现应力集中导致的开裂问题，另一方面搬运过程中不会出现锐边划伤操作人员的情况。顶部的加注口采用居中偏置的凸起结构，配套的密封盖采用带防滑棱的旋钮式设计，拧紧过程中无需额外工具，徒手即可实现可靠密封，盖体与加注口的配合面设计了双层密封胶圈槽位，可适配耐油橡胶密封圈，避免存储过程中可燃介质挥发渗漏，同时在加注口两侧对称设计了两个内凹式辅助定位凸台，一方面可以作为罐体堆叠放置时的定位限位结构，另一方面搬运时可作为手指扣位，提升手持搬运的受力稳定性。

　　从安装与适配边界来看，罐体整体外形尺寸控制在320mm240mm220mm区间，主体壁厚根据塑料吹塑成型的工艺特性做均匀化设计，常规壁厚保持在3.2mm，加注口与底部受力区域做局部加厚至4.5mm，既保证整体结构强度满足0.15MPa的内压测试要求，又能控制整体自重，满液状态下单人即可轻松搬运。罐体顶部没有设计外凸的提手结构，而是将提手集成在主体上部的型面变化中，避免外凸结构占用额外存储体积，在配套小型设备的载物舱安装时，可直接嵌入对应尺寸的安装位，侧面无需额外做固定卡扣的避让设计，适配性更强。

　　结构设计阶段充分考虑了塑料成型的工艺特性，主体所有型面均做脱模斜度处理，外表面斜度控制在1:50，内表面斜度适当加大避免脱模时出现内壁拉伤，所有转角位置的圆角半径不小于相邻壁厚的1/2，避免成型过程中出现壁厚不均导致的缩痕、气泡问题。针对可燃介质存储的安全要求，罐体主体材质选用抗静电改性高密度聚乙烯，结构上在底部设计了内嵌式金属导电片安装位，使用过程中可通过导电片释放罐体表面积累的静电，避免静电火花引发的安全隐患。加注口的螺纹采用梯形密封螺纹，相比普通三角螺纹，其配合面的接触面积更大，密封性能更稳定，反复旋拧开合也不会出现螺纹滑牙问题，适配市面上通用的同口径燃料加注漏斗，加注过程中可有效减少介质洒漏。

　　在实际使用场景中，这类小容量储罐相比大容量储液罐，更适合短周期、小范围的作业场景，比如园林修剪作业中为绿篱机、割灌机做随行燃料补给，户外露营时为便携燃气炉、取暖器存储备用燃料，或是应急救援场景中为小型破拆动力设备提供燃料携带方案。其扁平化的外形设计可以轻松放入工具包、设备储物舱的夹层中，不会因为圆柱形的曲面结构导致储物空间浪费，大圆角的外形也不会刮损工具包面料或其他配套设备的外壳。罐体表面预留了足够的平面区域用于粘贴介质标识、安全警示标签，不会因为曲面弧度导致标签起翘脱落。

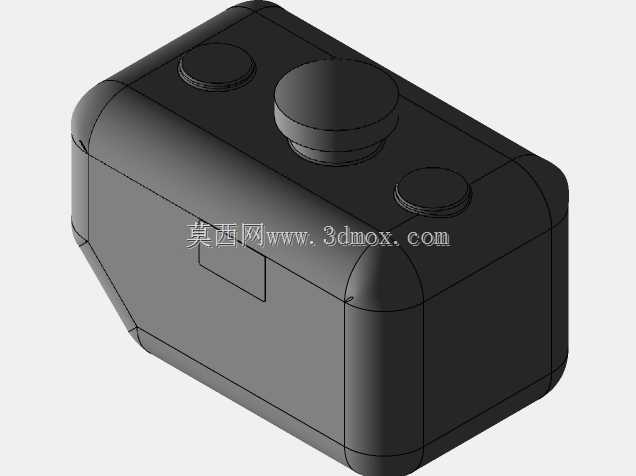

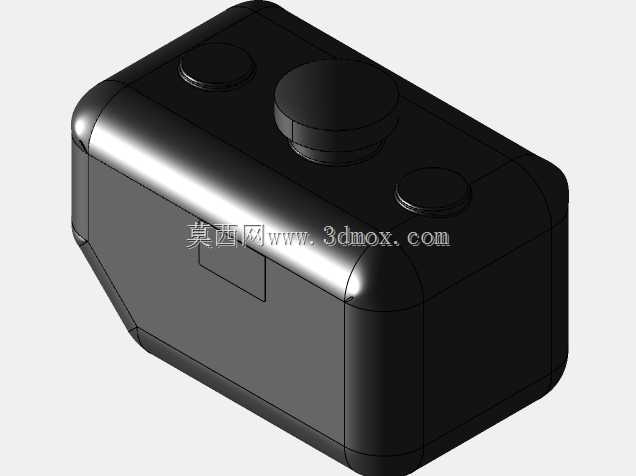

　　从结构验证的角度，该罐体的三维模型完整还原了所有成型细节与装配关系，包括密封盖的配合间隙、密封圈槽的尺寸精度、底部定位面的平面度要求，在做结构仿真时可直接导入模型做内压承压测试、跌落模拟测试，验证不同工况下的结构形变情况，也可直接用于吹塑模具的型腔设计，减少二次建模的工作量。模型中对壁厚的均匀化处理做了完整的结构体现，可直接用于模流分析，预判成型过程中的熔接痕位置、冷却变形量，提前调整模具的进胶点位置与冷却水路布局，缩短模具开发周期，降低试模成本。
