侧进上出式涡轮流体输送泵结构设计

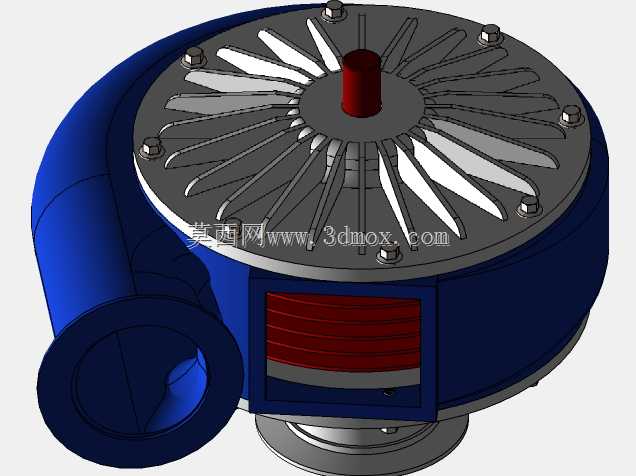

　　这款涡轮泵的结构设计，最初是面向小流量高扬程的洁净流体输送场景做的方案，在实际工业场景里，这类结构常被用在机床冷却系统的切削液增压输送、小型化工管线的试剂精准加注、实验室流体循环回路的动力提供环节，相比普通离心泵，它能在更小的叶轮直径下实现更高的输出压力，适合安装空间局促但对扬程有硬性要求的工位。从结构布局来看，它采用侧切向进液、轴向出液的流道设计，进液口采用法兰对接结构，能直接和现场的标准管路配对，不需要额外做转接接头，减少了管路泄漏的风险点；泵壳主体采用分段式拼接结构，上部的端盖通过沿圆周均布的内六角螺栓和下部泵体锁紧，螺栓的排布位置特意避开了内部流道的肋板位置，既保证了密封面的压紧力均匀，也不会在流道内部产生突兀的凸起扰流。

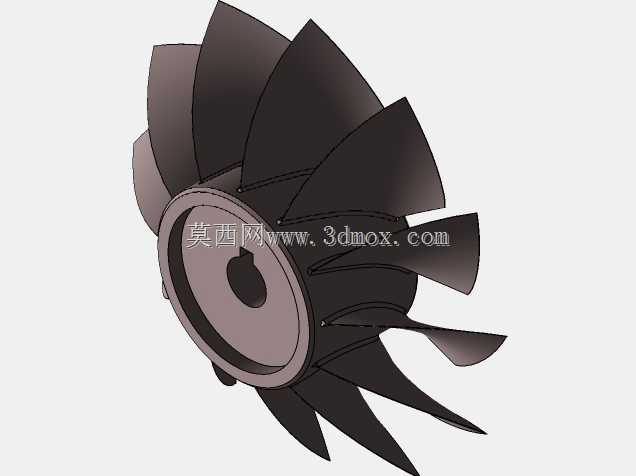

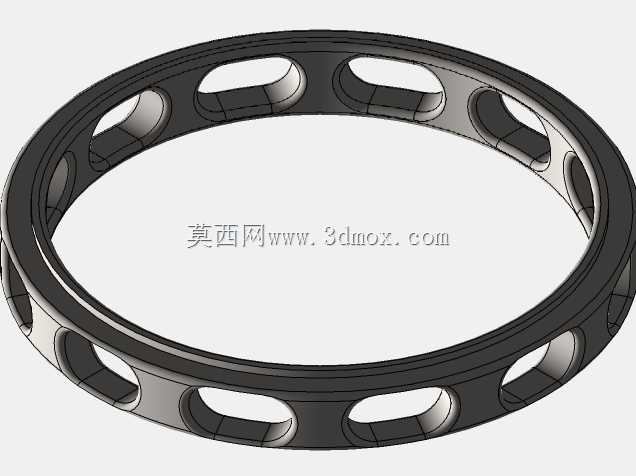

　　上部的叶轮组件采用放射状直叶片设计，叶片和轮盘之间做了小圆角过渡，避免流体在叶片根部形成滞流区，长期输送含微小杂质的流体时也不容易在根部积垢；叶轮中心的轴伸段做了台阶式定位结构，和驱动轴连接时能直接靠轴肩实现轴向定位，不需要额外加装定位套，装配时的同轴度更容易保证，也减少了高速运转时的偏磨风险。泵体侧面预留的矩形观察窗结构，是特意为日常运维设计的，不需要拆解整个泵体，就能通过这个窗口观察内部叶轮的磨损情况、流道的积垢状态，日常巡检时能快速判断设备的运行状态，减少非计划停机的拆解工作量。从安装边界来看，泵体底部设置了圆形的定位安装座，安装座上预留了螺栓过孔，能直接固定在预制的安装支架或者设备机台上，整体的径向尺寸控制在紧凑范围内，

　　进液口的中心高度和底部安装面的距离做了标准化设计，能适配多数现有设备的管路接口高度，替换同参数的旧泵时不需要重新调整管路走向。设计时特意把密封组件的安装位置设置在泵体下部和安装座衔接的位置，采用集装式机械密封的安装空间预留，用户可以根据输送流体的特性选择不同材质的密封件，输送普通水基流体用丁腈橡胶密封，输送弱腐蚀性流体可以换氟橡胶密封，不需要改动泵体的主体结构。流道的型线设计上，从侧进液口到叶轮腔的过渡段做了顺滑的圆弧收敛，流体进入叶轮前能均匀加速，不会因为流道突变产生局部涡流，既降低了流体在泵内的水力损失，也减少了涡流带来的运行噪音，实际运转时的振动幅值比同参数的普通涡流泵更低，对安装支架的刚度要求也相应降低。

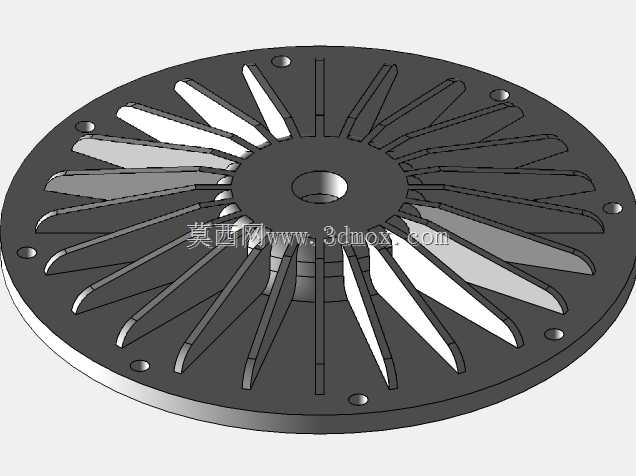

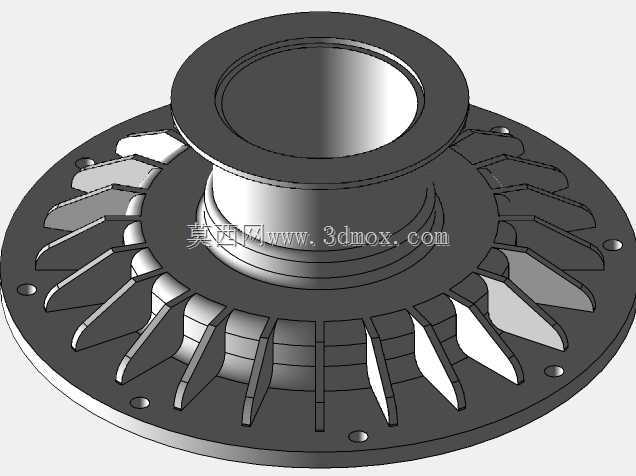

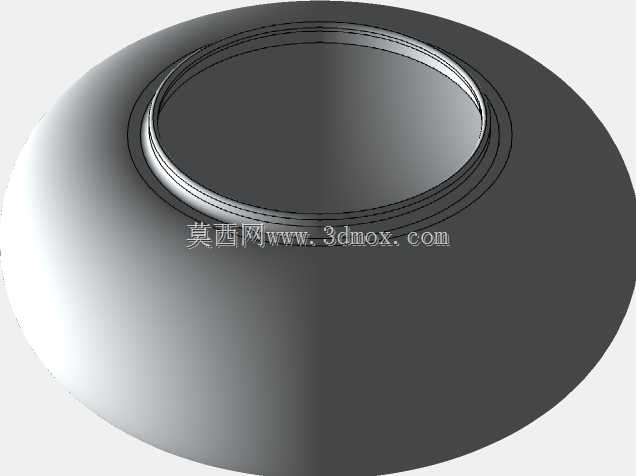

　　端盖上的放射状散热肋片是兼顾结构强度和散热功能的设计，泵在高速运转时，叶轮和流体摩擦产生的热量会通过端盖传导到肋片上，靠自然对流就能把热量散出去，不需要额外加装冷却结构，同时这些肋片也相当于端盖的加强筋，能提高端盖的承压能力，在输出压力较高的工况下，端盖不会因为受压产生明显的形变，保证密封面的平面度始终符合要求。
