T208系列滑块式带座张紧轴承单元结构

　　在带式输送、链传动、长轴系传动的工业场景里，传动件的张紧调节是保障设备运行稳定性的核心环节，这类滑块式张紧轴承单元正是为解决传动张紧需求设计的专用支撑部件，常见于矿山输送线、农业机械传动组、纺织设备张力调节段、物流分拣传动机构中，用来替代固定安装的轴承座，实现轴系位置的可调，以此补偿传动带、链条的长期磨损伸长，维持传动系统的合理张紧力，避免打滑、跳齿、传动异响等问题。

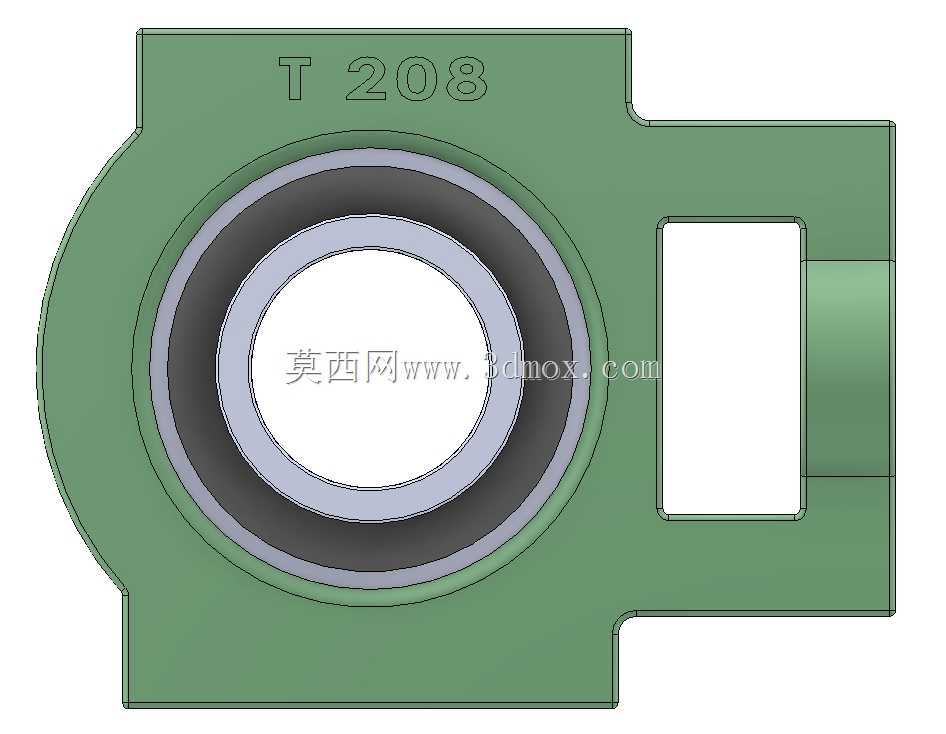

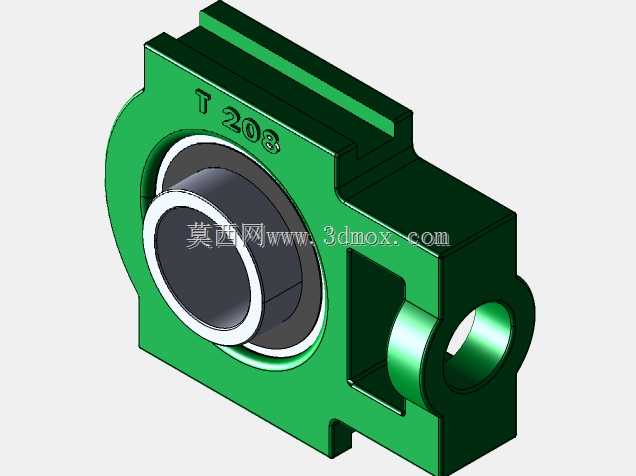

　　从结构设计来看，该单元采用集成式滑块座体与内嵌轴承的组合结构，座体整体为铸造成型的绿色涂装结构，主体一侧为圆形轴承容纳腔，用来装入外球面球轴承，轴承内圈可通过顶丝或者偏心套与穿装的传动轴实现锁紧，适配40mm直径的轴段安装；座体另一侧延伸出带通孔的铰接耳结构，可连接张紧调节螺杆，通过旋转调节螺母就能带动整个轴承座沿安装导轨滑动，实现轴位置的线性调整，张紧行程适配常规传动件的磨损补偿量，无需额外设计复杂的张紧支架。

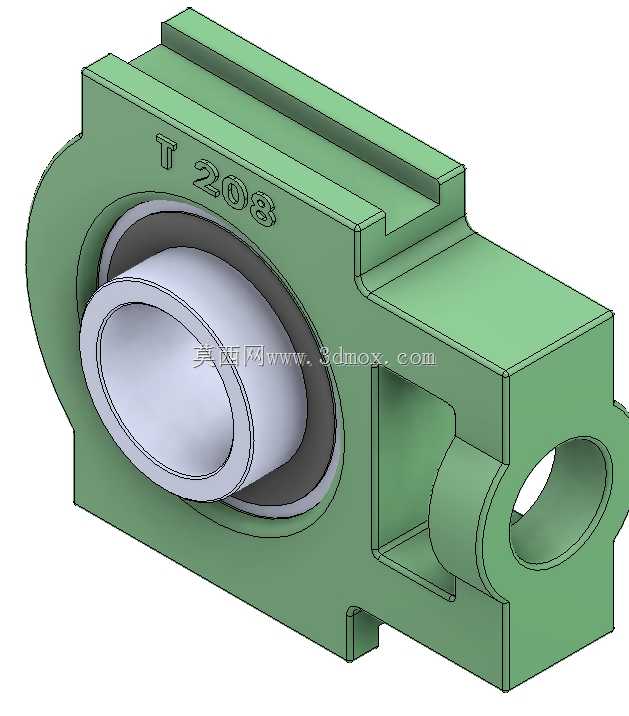

　　座体的上部设计有平行的导向滑槽结构，安装时可嵌入设备机架的对应导向导轨内，保证张紧调节过程中座体不会发生偏转，始终保持轴系的平行度，避免轴承受附加弯矩导致的早期失效。轴承容纳腔与轴承外圈采用间隙配合加定位止口的设计，既方便轴承的拆装更换，也能在承受径向载荷的同时，抵消部分传动过程中的冲击振动，适配有轻度冲击的传动工况。

　　从安装边界来看，该单元的滑块导向部分宽度、安装导轨的适配槽宽都做了标准化设计，可直接替换同规格的进口滑块张紧座，无需对原有设备机架做二次加工；铰接耳的通孔直径适配常规的M12或者M16调节螺杆，现场安装时可根据张紧力需求选配螺杆规格。座体底部的支撑面做了铣平处理，在张紧到位后可通过压板或者顶丝实现位置锁定，避免运行过程中座体移位导致张紧力失效。

　　在实际选型应用中，这类张紧轴承单元需要匹配传动轴的直径、所需的张紧行程、传动系统的径向载荷来确认规格，T208规格对应的40mm轴径适配多数中小型输送线的主动辊、从动辊安装需求，相比分体式焊接的张紧支架，这种集成式单元的安装精度更高，调节更顺畅，同时自带的轴承密封结构可阻挡粉尘、水汽进入轴承内部，在多尘、潮湿的车间环境下也能保证较长的维护周期。设计建模时需要重点关注导向滑槽的平行度公差、轴承腔与导向面的垂直度公差，以及铰接耳孔与轴承腔的位置度，这些形位公差直接影响安装后的轴系对中精度，若公差超差会导致轴承运行时发热、异响，缩短使用寿命。座体的壁厚设计也经过载荷校核，在承受额定径向载荷时不会发生结构变形，导向部分的倒角处理可避免安装时刮伤导轨面，铰接耳处的加强筋结构提升了张紧调节时的结构强度，避免螺杆拉力过大导致耳座断裂。
