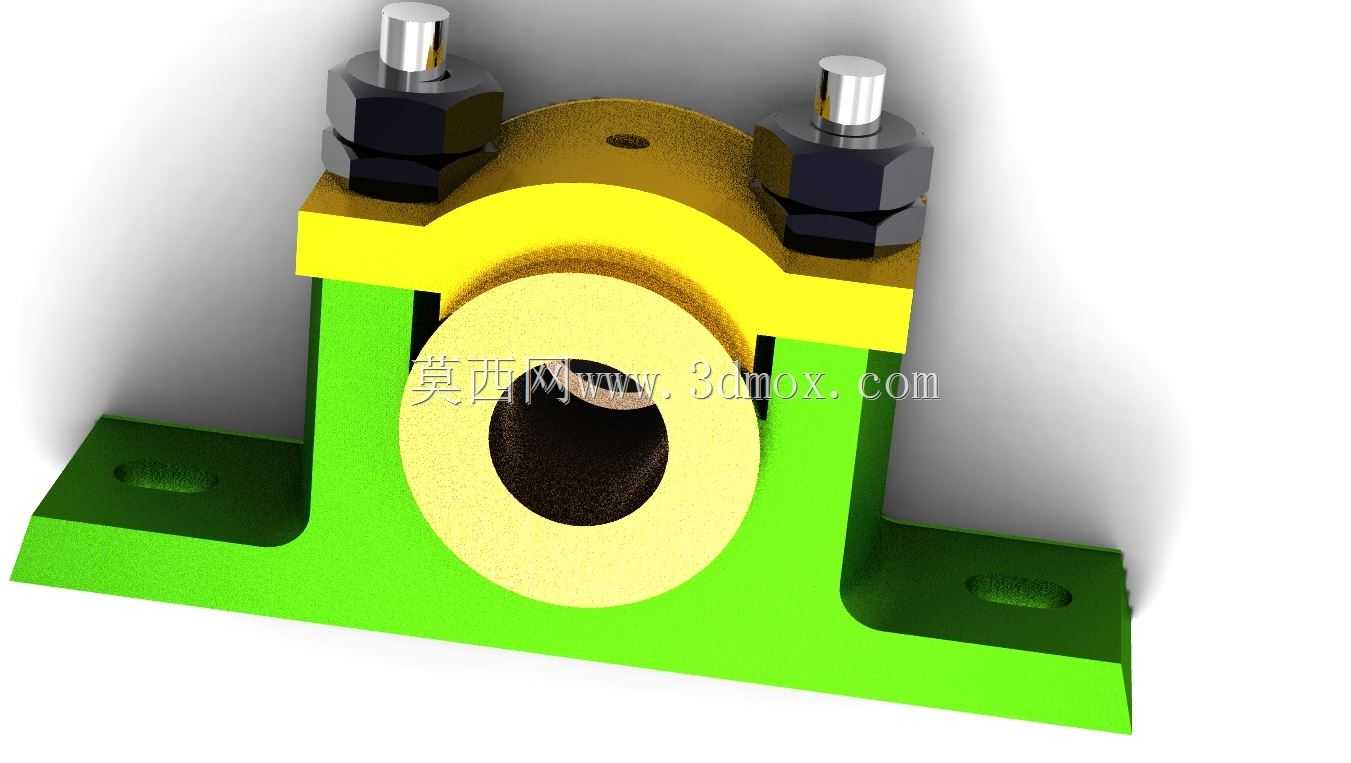

该轴承座为剖分式对开结构,主要适配发电厂辅机设备的轴系支撑需求,在电厂的给水泵、引风机、磨煤机等旋转辅机的传动系统中,承担径向载荷承载、轴系定位约束的核心作用,能够在设备长期连续运行的工况下,为旋转轴提供稳定的支撑基准,抵消轴系运转过程中产生的径向跳动与载荷冲击,避免轴系因支撑刚度不足出现挠曲变形、振动超差等问题。从结构设计来看,采用上下对开的剖分形式,上盖与底座通过两侧的高强度螺栓组件实现锁紧固定,这种结构设计无需在装配时沿轴向穿装整根轴,可在轴系已经完成联轴器、叶轮等部件装配的状态下,直接完成轴承座的安装与拆解,大幅降低电厂设备检修维护时的拆装工作量,尤其适配发电厂现场检修空间有限、停机检修时间窗口紧张的作业场景。

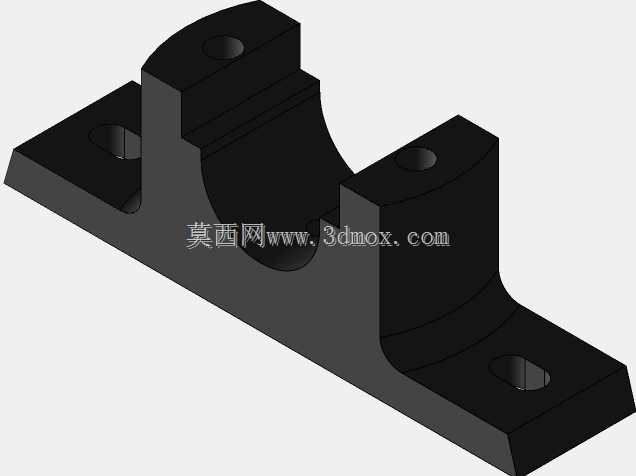

底座部分采用两侧延伸的安装翼板结构,翼板上预留有沉头安装孔,安装时可通过地脚螺栓将轴承座整体固定在设备基础或安装机架上,翼板的延伸长度经过载荷校核,能够将轴承座承受的径向载荷均匀传递到安装基础面,避免局部应力集中导致的基础变形或连接松动。轴承座的内孔为圆柱面,用于镶嵌轴瓦或滑动轴承衬套,内孔与安装底面的平行度、同轴度公差经过严格控制,能够保证轴系安装后旋转中心与设计基准重合,减少轴系运转过程中的偏磨问题。上盖顶部预留有注油孔结构,可在设备运行过程中补充润滑脂,为轴承摩擦副提供持续润滑,降低运转过程中的摩擦损耗与温升,适配发电厂设备长期连续运行的润滑需求。两侧的锁紧螺栓采用六角头配防松螺母的结构,螺栓预紧力经过计算匹配,
既能够保证上下盖结合面的压紧力足够,避免运转过程中出现结合面缝隙导致的润滑脂泄漏,也不会因预紧力过大造成轴承内孔变形,影响轴系的正常旋转间隙。从安装边界来看,底座的安装孔中心距、安装面到轴承中心的高度尺寸均按照通用辅机的安装接口标准设计,可直接替换同规格的老旧轴承座,无需对现场安装基础进行二次改造,降低设备备件替换的适配成本。整体结构的壁厚经过刚度校核,在承受额定径向载荷的情况下,轴承座的变形量控制在轴系允许的挠度范围内,不会因支撑刚度不足引发轴系振动超标。在实际应用场景中,这类轴承座需要适配电厂现场多粉尘、温度波动较大的工况,因此结构上在轴承内孔两端预留有密封件安装槽位,可加装毡圈或唇形密封圈,阻挡外界粉尘进入轴承摩擦副,
同时防止内部润滑脂泄漏,延长轴承的维护周期。设计过程中充分考虑了加工工艺性,上下盖的结合面采用平面铣削加工即可达到密封要求,底座安装面、轴承内孔均可通过常规的车削、铣削工序完成加工,无需特殊工艺装备,适合批量备件的生产加工。在轴系装配过程中,可通过调整上下盖结合面处的调整垫片厚度,精准控制轴承与轴的配合间隙,适配不同工况下的轴系热膨胀补偿需求,避免设备运行过程中因轴受热伸长导致的轴承卡涩问题。
