双回路水空散热装置结构设计

　　在工程机械、固定式发电机组、大型液压站等持续高负荷运行的动力场景中，单回路散热系统往往难以同时满足多支路温控需求，双回路水-空气散热装置正是针对这类工况开发的换热单元。这类设备的核心应用场景集中在需要同时对发动机循环冷却液、液压系统工作介质进行独立散热的场合，避免不同回路介质温度互相干扰，保证两套系统都能维持在最佳工作温度区间，尤其适配野外无外接冷却水源的作业环境，完全依靠空气侧的强制对流完成热量置换。

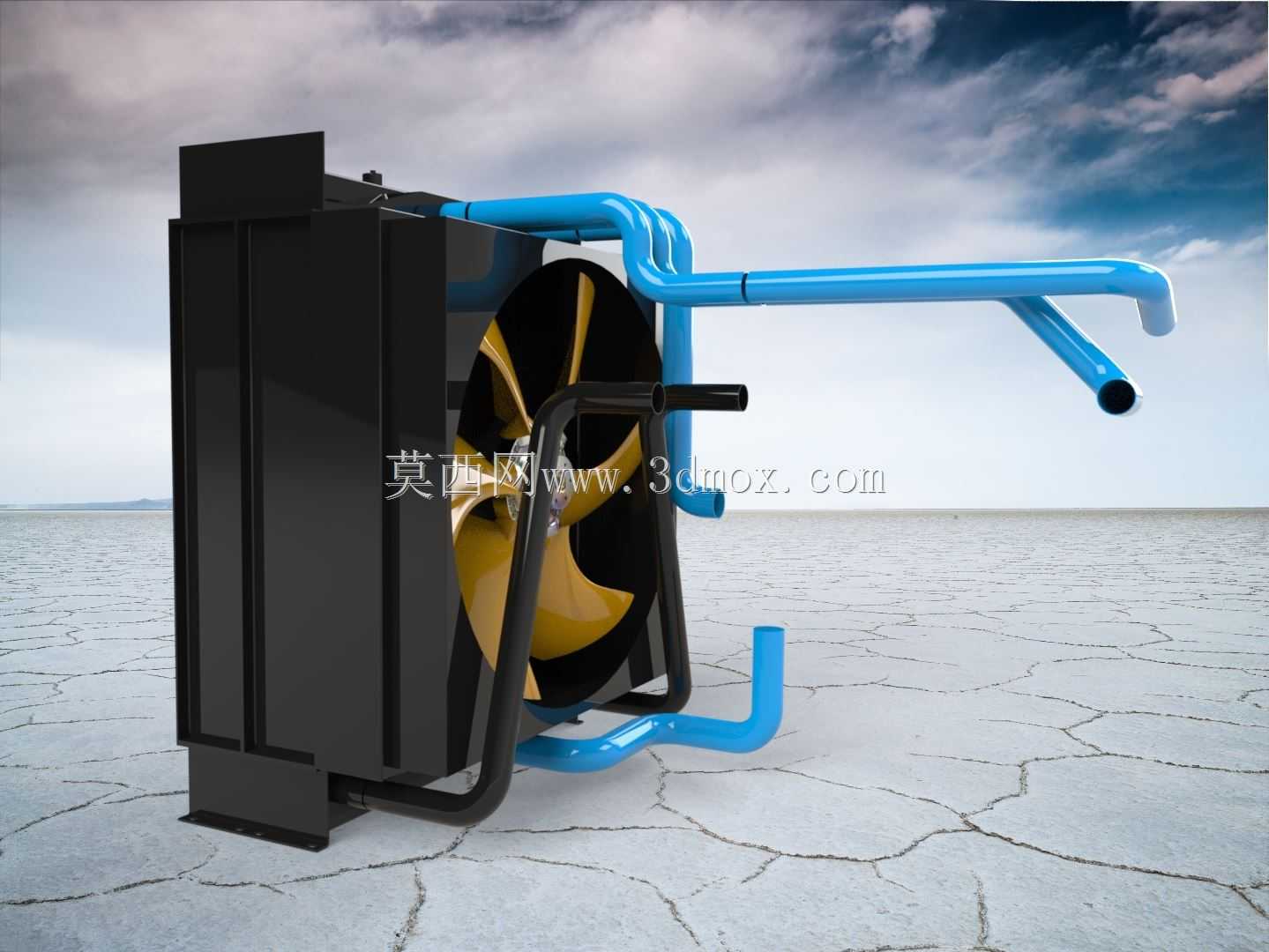

　　从功能特性来看，该散热装置采用两组相互独立的流道设计，两组流道共用同一组强制风冷散热翅片组与轴流风源，却完全隔离两种换热介质，既节省了设备安装空间，又能保证不同介质的换热效率互不影响。水侧流道采用大通径直管路设计，降低循环阻力，适配大流量冷却循环需求，管路接口采用外伸式快装结构，现场接管时无需拆解设备主体，减少安装环节的密封风险。风侧采用大直径轴流叶轮搭配导风罩结构，导风罩与散热芯体边缘完全贴合，避免气流旁通，保证所有冷却风都能完整穿过散热翅片间隙，提升换热效率。

　　设计过程中，首先要核算两个回路各自的热负荷参数，根据不同介质的流量、进出口温差要求，分别匹配对应流道的容积与换热面积，避免出现某一回路散热能力冗余、另一回路散热不足的问题。散热翅片采用开窗式铝制翅片，通过胀管工艺与流道管路紧密结合，消除接触热阻，同时翅片表面做防腐氧化处理，适配野外多尘、高湿的作业环境，避免长期使用后翅片腐蚀积垢影响换热效果。设备主体的安装框架采用加厚冷轧钢板折弯焊接成型，框架底部设置带安装孔的固定支脚，支脚位置经过受力校核，能承受设备运行时风机转动带来的振动载荷，避免长期运行出现焊缝开裂、固定松动的问题。

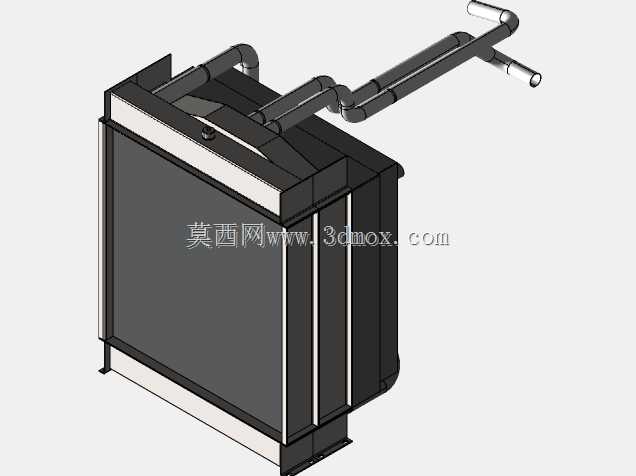

　　外形尺寸与安装边界方面，该散热装置整体采用立式布局，风机单元与散热芯体采用同轴布置，整体宽度控制在适配常规动力舱预留安装位的范围，两侧外伸的管路接口预留足够的接管操作空间，安装时无需额外预留侧面的大尺寸操作空位，底部支脚的安装孔位采用通用化间距设计，可直接适配多数工程机械、发电机组的动力舱安装基座，无需额外制作过渡安装支架。设备顶部与背部预留足够的通风间隙要求，安装时需保证背部进风侧无遮挡，出风侧的排风路径顺畅，避免热风回流导致进风温度升高，影响整体散热能力。

　　实际选型应用时，需要根据两个回路各自的介质流量、设计热负荷匹配对应规格的装置，同时核对现场供电参数与风机的额定参数匹配，保证风机转速达到设计要求，避免因风量不足导致散热能力下降。日常维护中，仅需定期清理散热翅片间隙积存的灰尘、飞絮等杂物，即可保证设备长期稳定运行，双回路独立设计也避免了单回路泄漏时影响另一套系统的正常工作，降低故障停机的影响范围。
