MTU20V4000发动机配套散热装置结构

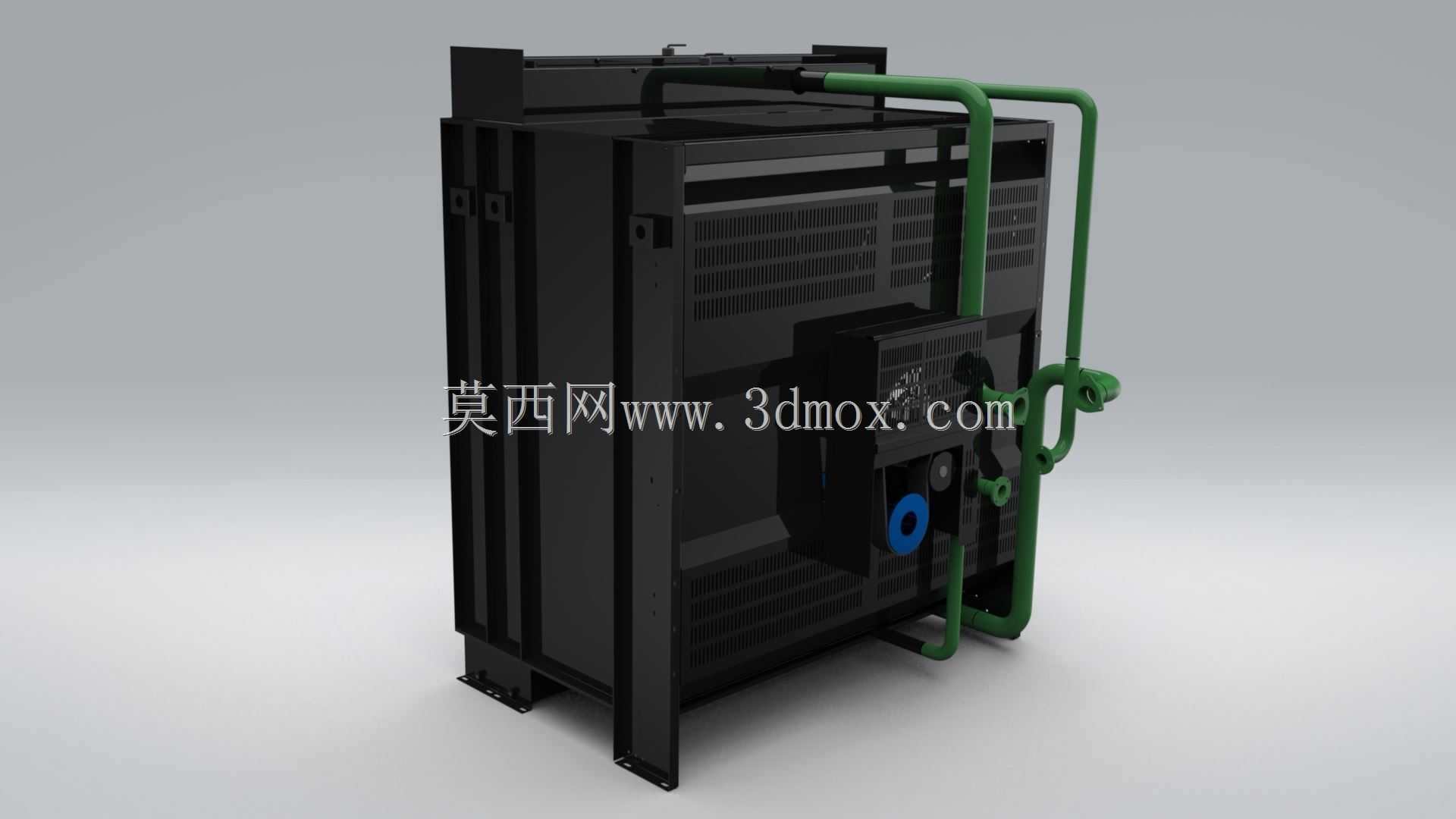

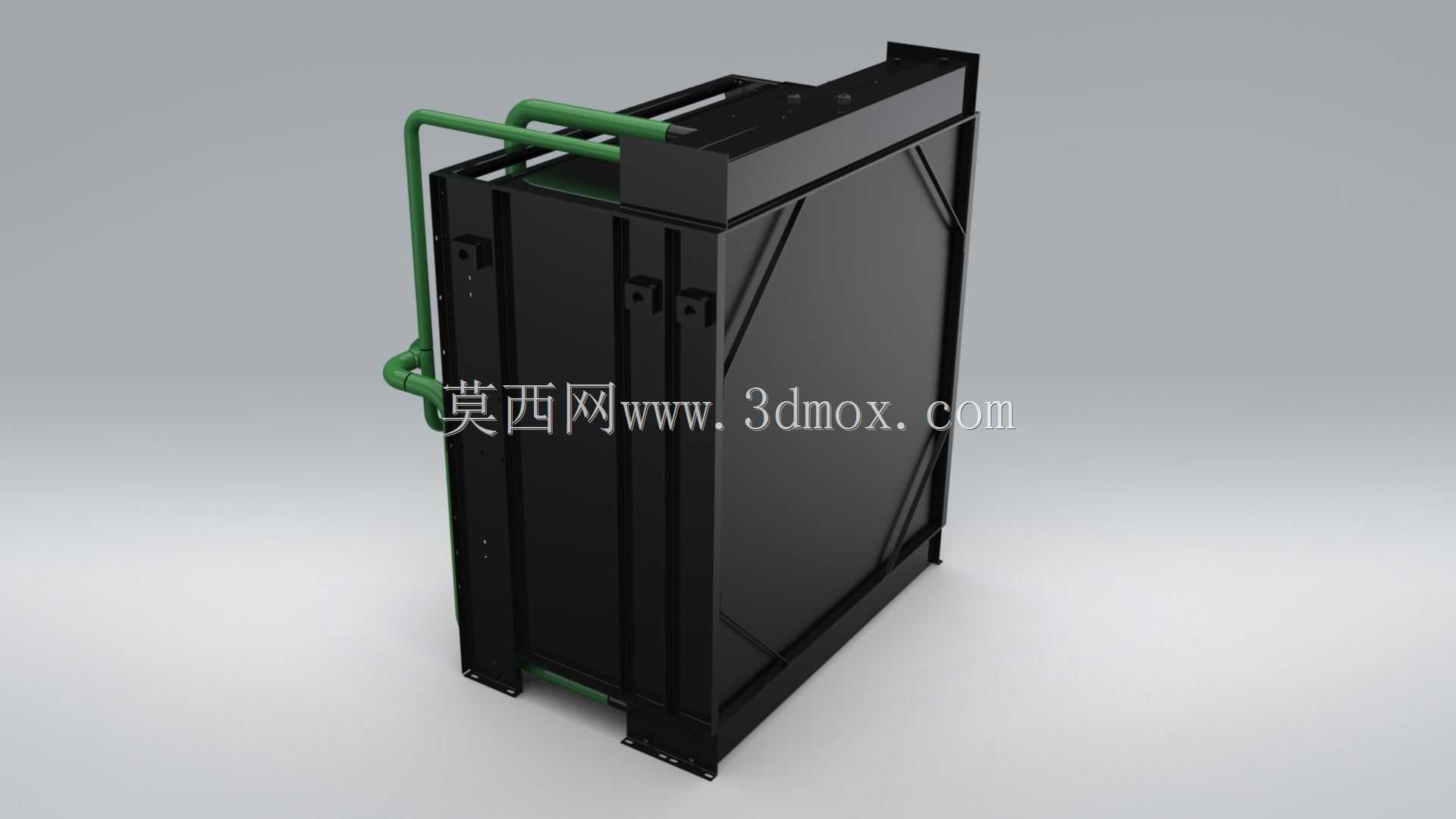

　　在重型柴油动力机组的配套体系中，散热装置的性能直接决定了高负荷工况下动力输出的稳定性，MTU20V4000作为大排量大功率柴油机，常应用于固定式电站、大型矿用装备、重型船舶动力等场景，这类场景普遍存在环境温度波动大、连续运行时长高、负载冲击强的特点，对散热单元的换热效率、结构强度、安装适配性都有极高要求。这款散热装置在设计阶段首先匹配了MTU20V4000机型的热负荷参数，核心换热区采用板翅式结构布局，通过增大换热介质与空气的接触面积，在有限的舱体安装空间内实现足够的散热功率，避免高负荷运行时冷却液温度超限触发动力降扭甚至停机保护。从结构布局来看，装置整体采用立式薄型箱体设计，主体框架采用折弯焊接的钢制型材作为承载骨架，

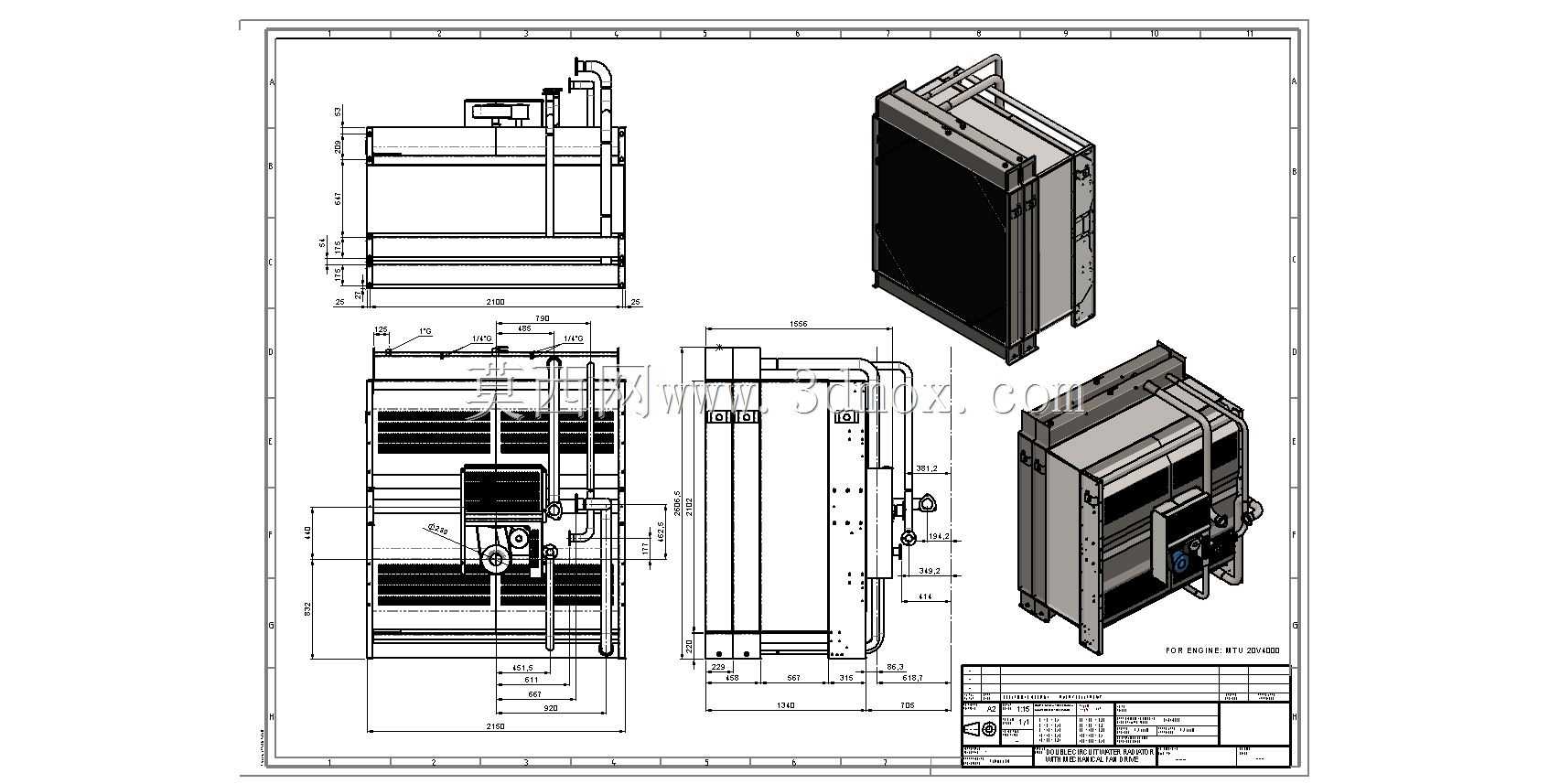

　　外部覆盖钣金护板形成封闭的风道结构，侧面预留的管路接口采用硬管折弯成型，管路走向沿框架侧边排布，既避免了管路突出箱体造成安装干涉，也能通过框架结构对管路形成防护，减少运输、安装过程中管路受外力变形的风险。安装边界方面，装置底部设置有带安装孔的支撑脚，支撑脚的孔位间距完全匹配MTU20V4000机组动力舱的预装支架尺寸，安装时仅需通过螺栓将支撑脚与舱体支架紧固，即可完成主体固定，侧面的管路接口位置与发动机冷却液进出水口的高度、横向间距完全对齐，现场安装时无需额外调整管路走向，可直接对接密封，减少现场装配的工作量。在功能设计上，散热装置的换热芯体采用分层流道设计，冷却液侧流道做了扰流结构处理，能打破冷却液流动的边界层，提升换热效率，

　　空气侧的翅片采用开窗式结构，在冷却风扇形成的强制气流通过时，能充分带走芯体表面的热量，同时翅片表面做了防腐处理，可适应高粉尘、高湿度的作业环境，避免长期使用后翅片锈蚀堵塞影响通风量。考虑到重型动力机组运行时存在持续振动，装置的框架连接处、芯体与框架的固定位置都设置了减震缓冲结构，避免长期振动导致焊缝开裂、芯体松动泄漏，管路与箱体的连接处采用刚性接头加密封垫的结构，既能承受管路内的冷却液压力，也能抵消部分振动带来的管路应力。在实际应用场景中，这款散热装置可适配不同功率段的MTU20V4000机型，无论是作为备用电源的固定式柴油发电机组，还是搭载在矿用自卸车、大型工程船舶上的主动力单元，都能通过匹配对应通风量的冷却风扇，

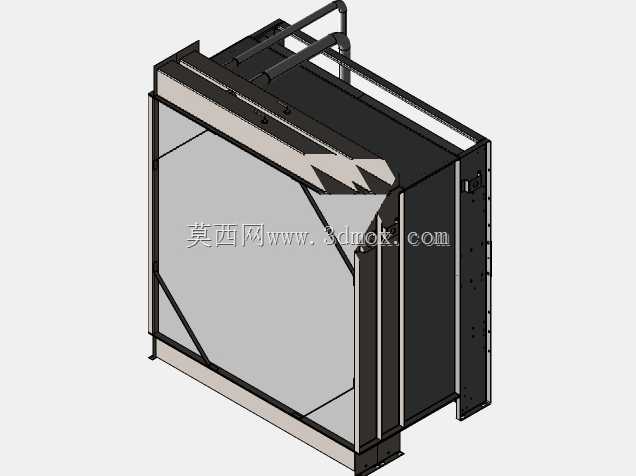

　　实现全工况下的温度控制，当机组在满负荷状态下连续运行时，散热装置可将冷却液温度稳定在发动机设计的最佳工作区间内，保证燃油燃烧效率，同时降低发动机内部机件的热负荷，延长动力单元的大修周期。从三维建模的角度来看，这款模型完整还原了散热装置的所有外部结构特征，包括框架的折弯细节、管路的折弯半径、安装脚的孔位尺寸、护板的拼接结构，在进行动力舱整体布局设计时，可直接导入该模型进行干涉检查，提前确认散热装置与周边管路、线束、舱体护板的间隙是否满足装配要求，避免后期生产装配时出现结构干涉问题，同时也可基于该模型进行冷却风道的仿真分析，优化舱体内的气流走向，进一步提升整体散热效率。
