集装箱式发电机组防护外罩结构设计

　　在野外油气开采、基建工地临时供电、偏远矿区应急保电这类场景里，敞开式发电机组很容易受沙尘、暴雨、极端温差影响出现故障，这款集装箱式防护外罩就是针对这类复杂户外工况做的结构设计。从实际使用逻辑出发，外罩整体沿用标准海运集装箱的角件、框架尺寸基准，安装时能直接适配现有集装箱运输、吊装的配套工装，不需要额外定制吊具或者运输固定架，转场作业时的适配性很强，吊装时四个顶角件直接挂标准集装箱吊具即可，底部角件也能和标准集装箱平板车的锁扣完全匹配，长距离转场不需要额外做加固处理。

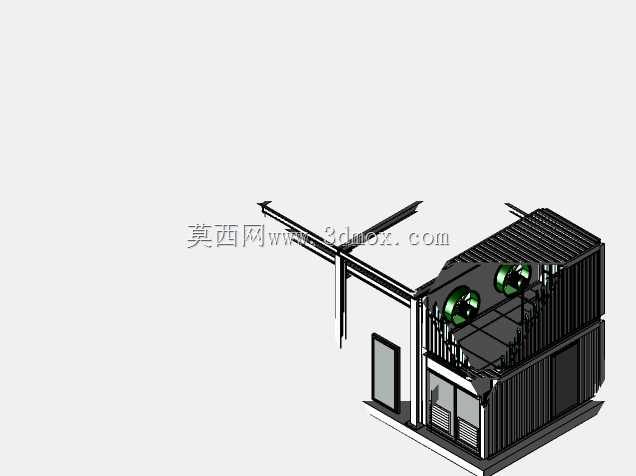

　　结构布局上，上部预留的标准ISO20英寸容器接口是进风通道的核心，外界空气从顶部进入后，会先经过内置的集沙器完成沙尘分离，避免大颗粒沙砾被吸入机组散热系统打坏散热翅片，也能减少沙尘附着在发电机绕组、发动机空滤表面造成的散热效率下降、滤芯过早堵塞问题。下部对应位置的ISO20英寸容器腔专门用来放置电气柜，这个区域和上部进风腔做了密封隔断，避免集沙器分离出的沙尘落入电气柜造成接线端子短路、元器件积灰过热，电气柜安装位预留了标准导轨安装槽，能适配市面上主流的发电机组控制屏、并网模块、断路器的安装尺寸，接线侧预留了可开启的密封检修门，日常巡检不需要掀开整个外罩顶盖就能完成接线紧固、参数调试操作。

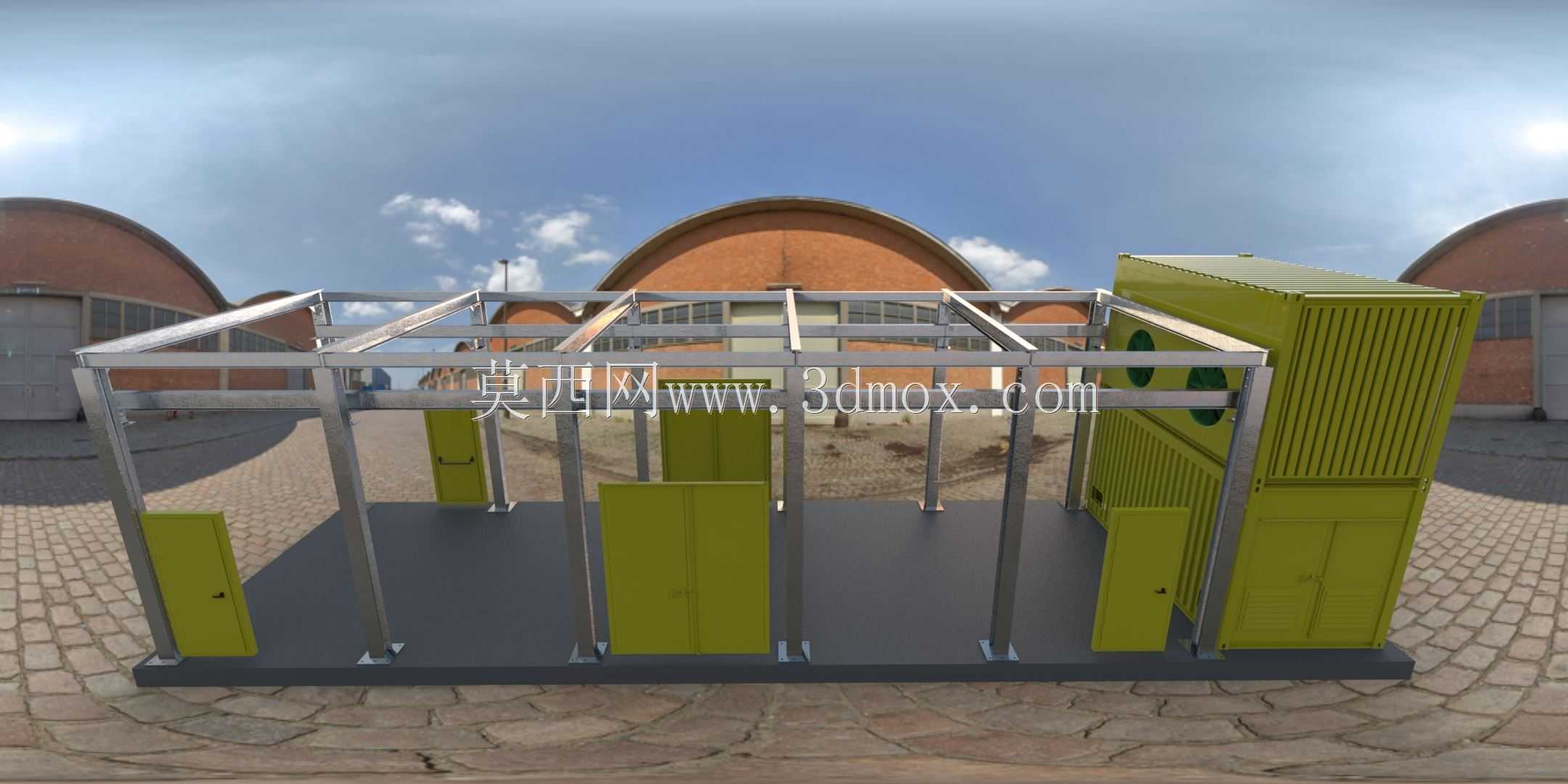

　　外罩侧面的通风口做了向下倾斜的百叶结构，配合顶部的进风通道形成下进上出？不对，是上进侧出的散热风道，热空气从机组上部被轴流风机抽出外罩，外界冷空气从顶部经过集沙过滤后进入机组舱，整个风道没有直角拐弯，风阻控制在合理范围，能保证机组满负荷运行时舱内温度不会超过元器件允许的工作上限。外罩上设置的两扇外开门分别对应机组的维护保养位和燃油加注口，日常更换机油、加注燃油、检查皮带松紧度都可以通过侧门完成，不需要整体拆解外罩。顶部的风机安装位做了加强筋结构，能承受两台轴流风机运行时的振动，避免长期运行出现焊缝开裂、盖板共振异响的问题。

　　从安装边界来看，外罩的整体长宽高严格控制在标准20尺集装箱的外廓尺寸以内，现场布置时不需要额外预留超宽的安装空间，相邻两台机组外罩之间只需要留出1.2米的检修通道即可，适合场地受限的临时供电站密集布置。外罩底部预留了机组安装的地脚螺栓孔位，孔位做了长圆孔设计，能适配不同功率段发电机组的底座安装尺寸偏差，不需要现场二次配钻。外罩的门板接缝处都预留了密封胶条安装槽，装配后能达到IP54的防护等级，应对野外突发的暴雨、扬尘天气不会出现舱内进水、进沙的问题。另外外罩外部预留了爬梯安装位，运维人员可以通过爬梯到达顶部检查集沙器的积沙情况、清理风机进风口的杂物，顶部的检修平台做了防滑花纹板设计，边缘设置了防护栏杆，避免高空作业出现滑落风险。

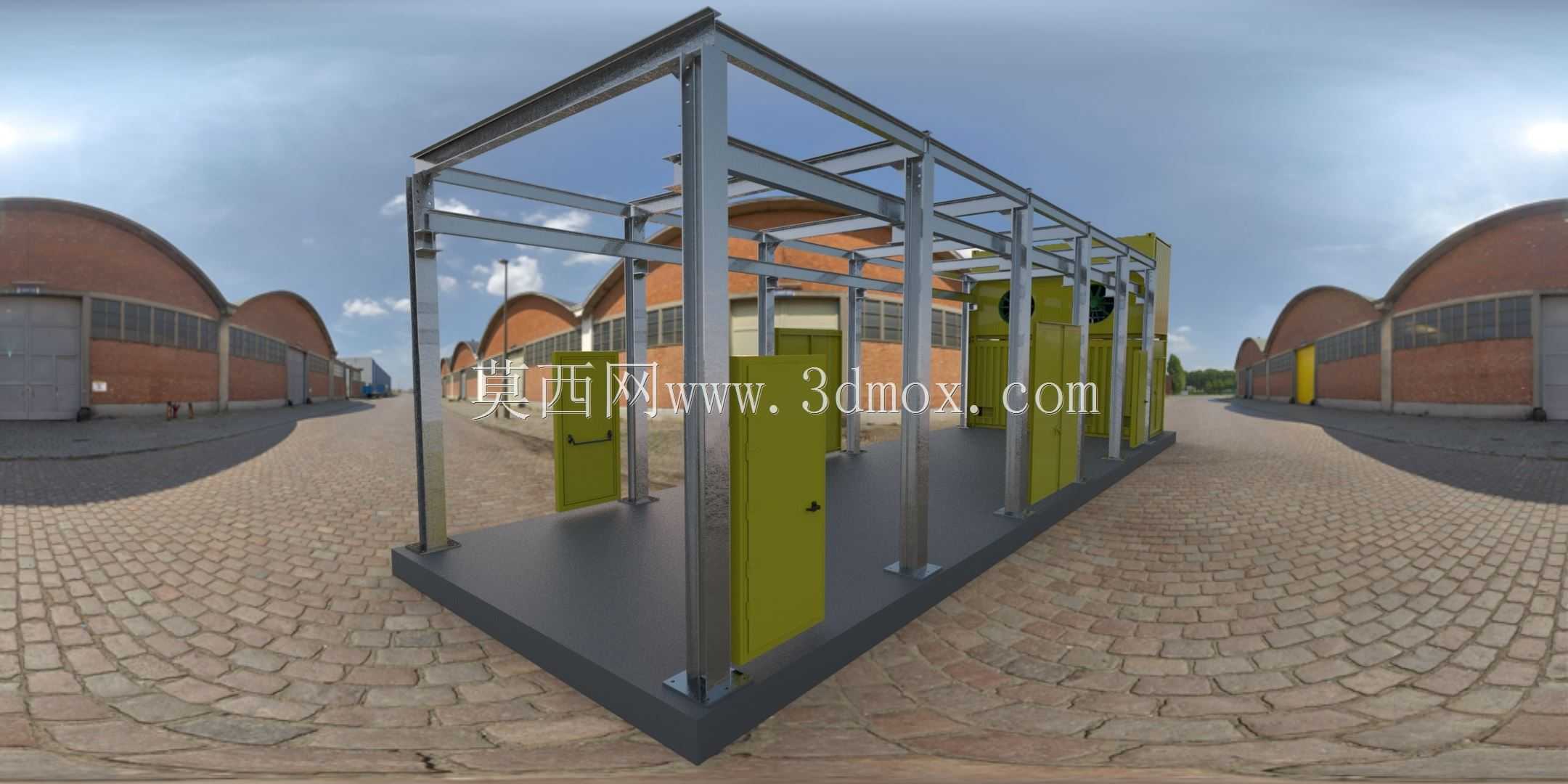

　　在设计细节上，外罩的框架采用型钢焊接成型，外部蒙皮采用波纹钢板，既保证整体结构强度，又能利用波纹结构提升蒙皮的刚度，减少薄钢板振动产生的噪音。电气柜所在的舱室额外做了隔热层，避免夏季高温时舱内温度过高影响电气元器件的使用寿命，隔热层采用防火岩棉材质，满足电气设备舱的防火要求。集沙器的排沙口设置在侧面，日常清理积沙时只需要打开侧面的小盖板就能完成操作，不需要进入机组舱内部，大幅降低运维工作量。
