RC遥控模型专用有刷直流电机结构设计

　　这款小型有刷直流电机主要面向RC遥控模型场景开发，适配1:10及更小比例的遥控车、遥控船、小型航模等对动力密度有较高要求的应用场景，作为核心动力输出部件，负责将电池输出的直流电能转化为旋转机械能，通过传动机构带动模型的行走轮、螺旋桨等执行部件动作，满足模型在竞速、越野、特技动作等不同工况下的动力输出需求。从实际使用场景来看，这类小型电机需要在有限的安装空间内提供足够的扭矩与转速输出，同时要兼顾模型运行时的抗冲击能力，毕竟RC模型在越野跳跃、高速碰撞时，电机轴会承受不小的径向与轴向冲击载荷，设计阶段就需要针对这些工况做结构强化。

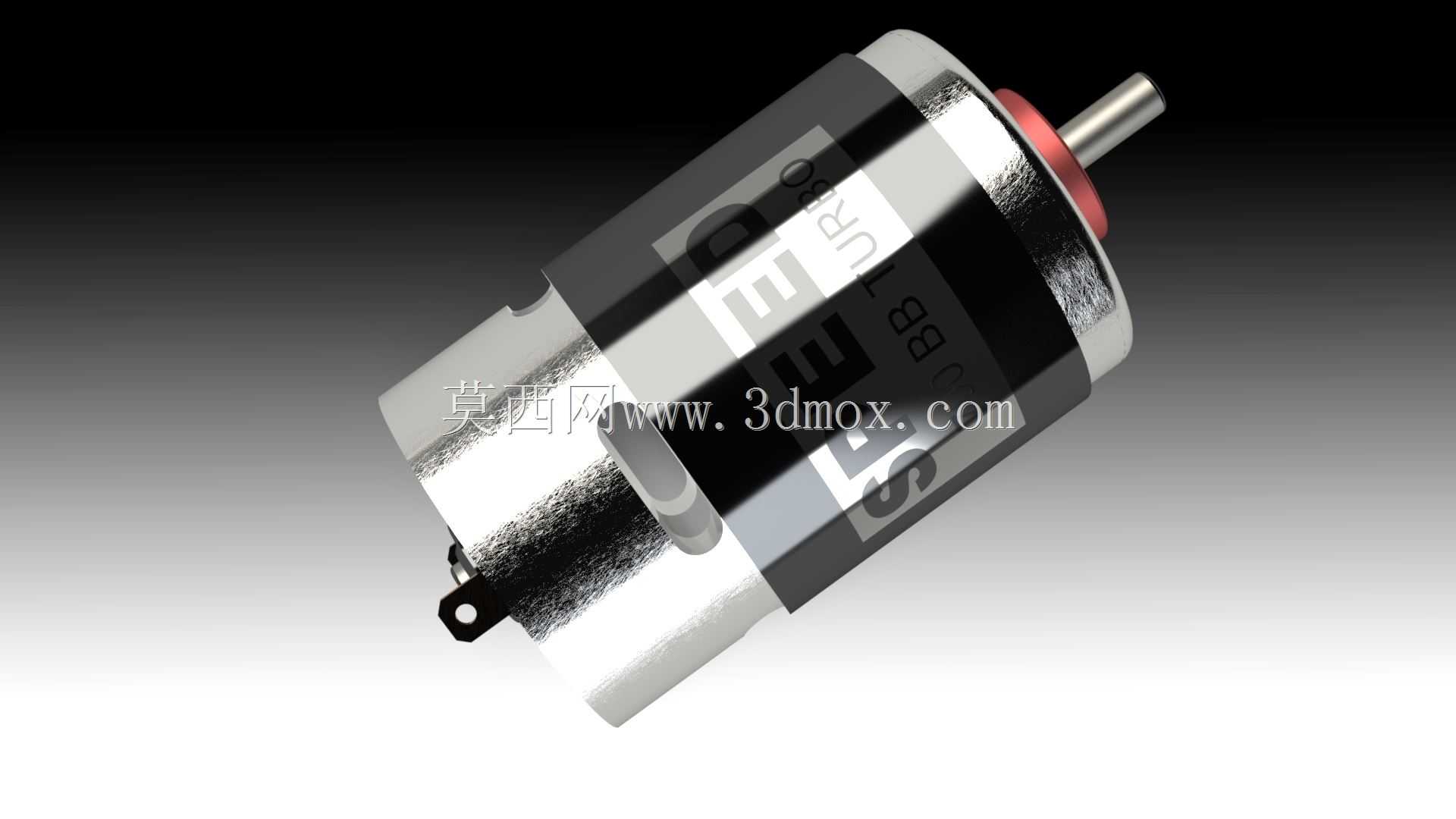

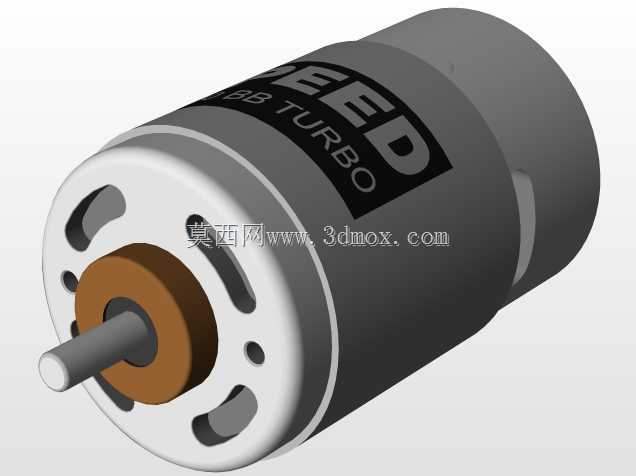

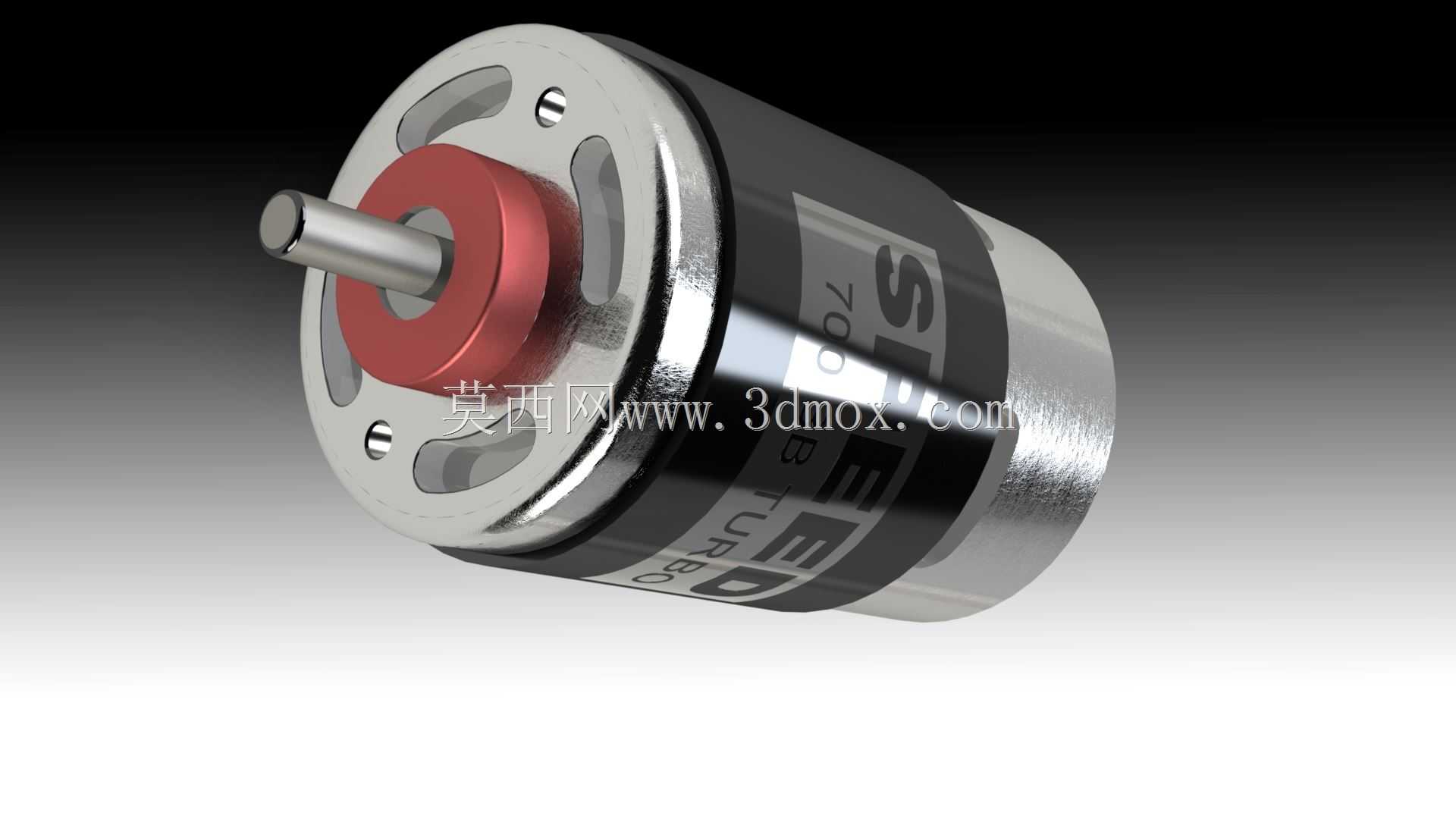

　　从功能特性上看，这款电机采用标准的圆形机壳结构，机壳采用拉伸钢壳材质，既可以作为磁钢的安装基体，也能形成闭合磁路减少磁损，同时钢壳的结构强度足够应对日常使用中的磕碰。前端盖采用绝缘材质加工，预留了多个通风孔，在电机高速运转时可以通过转子自带的风叶带动空气流经电机内部，带走电刷换向与绕组发热产生的热量，避免长时间高负荷运行时出现过热退磁、电刷过度磨损的问题。输出轴采用标准直径的光轴设计，轴端做了倒角处理，方便安装铜齿、联轴器等传动配件，轴根部加装了绝缘耐磨轴套，既可以隔绝轴与端盖之间的电连接，避免轴电流对轴承造成电腐蚀，也能承受输出端传递过来的径向载荷，减少轴的挠度变形。机壳表面的标识区域做了凹陷处理，方便粘贴型号、转速参数等标识标签，不会因为日常拆装摩擦导致标识脱落。

　　设计思路上，这款电机优先平衡了动力输出与安装兼容性，机壳外径采用RC模型领域通用的标准尺寸，安装孔位也适配市面上绝大多数的电机安装座，用户替换原有电机时不需要额外修改安装支架，降低改装门槛。内部磁钢采用高矫顽力的铁氧体磁钢，在成本可控的前提下提供足够的气隙磁密，保证电机在高转速下依然有稳定的扭矩输出，不会因为负载突变出现转速大幅跌落的情况。电刷组件采用弹性铜臂加碳刷的结构，碳刷与换向器的接触压力经过调校，既可以保证换向时的接触稳定性，减少电火花产生，也能控制碳刷的磨损速度，延长电机的整体使用寿命。转子绕组采用多槽绕线结构，根据不同的KV值需求调整绕线匝数，适配不同电压的锂电池供电需求，用户可以根据自己的模型类型选择对应转速区间的版本。

　　外形尺寸与安装边界方面，这款电机的总长度控制在适配小型模型的范围内，机壳外径为行业通用的标准尺寸，输出轴伸出端盖的长度满足常规铜齿的安装需求，轴径也匹配市面上绝大多数的模型传动齿轮内孔尺寸，不需要额外做轴径适配加工。安装时只需要将电机卡入对应尺寸的电机座，通过两颗紧固螺丝从侧面锁紧机壳即可完成固定，输出轴与传动齿轮的啮合间隙可以通过电机座的调节槽进行微调，保证齿轮啮合处于最佳状态，避免出现扫齿、传动噪音过大的问题。电机的两个接线端子位于后端盖位置，采用插片式接线结构，方便用户快速焊接电调输出线，接线时不需要拆开电机端盖，降低接线难度。在实际装配测试中，这款电机可以在额定电压下长时间稳定运行，空载电流控制在合理区间，带载运行时的温升符合模型使用的安全要求，即使在连续爬坡、高速竞速的工况下，也不会出现过热失效的问题，能够满足RC模型爱好者日常玩耍、业余竞赛的使用需求。
