老式小型离心机用有刷直流电机结构

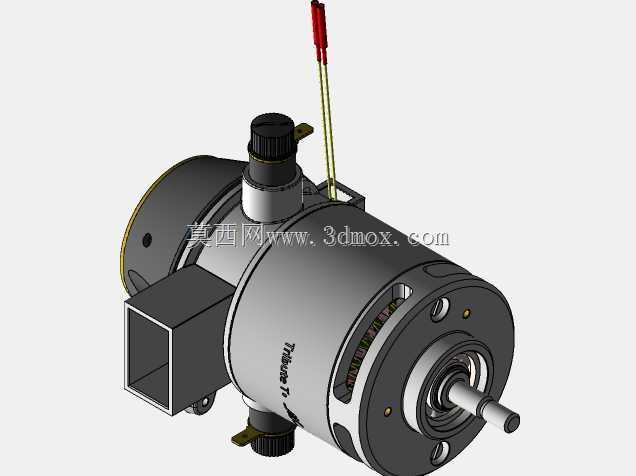

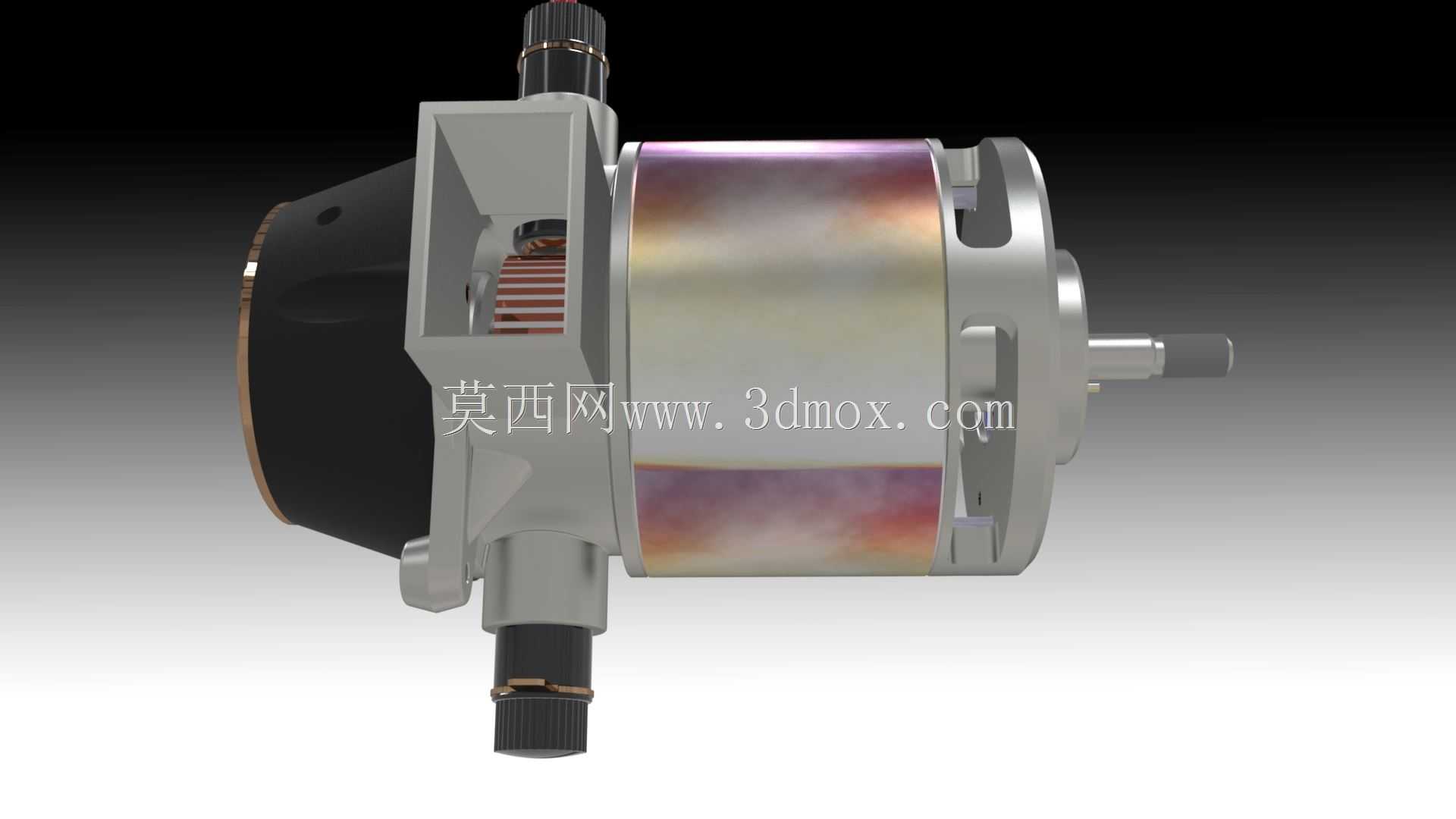

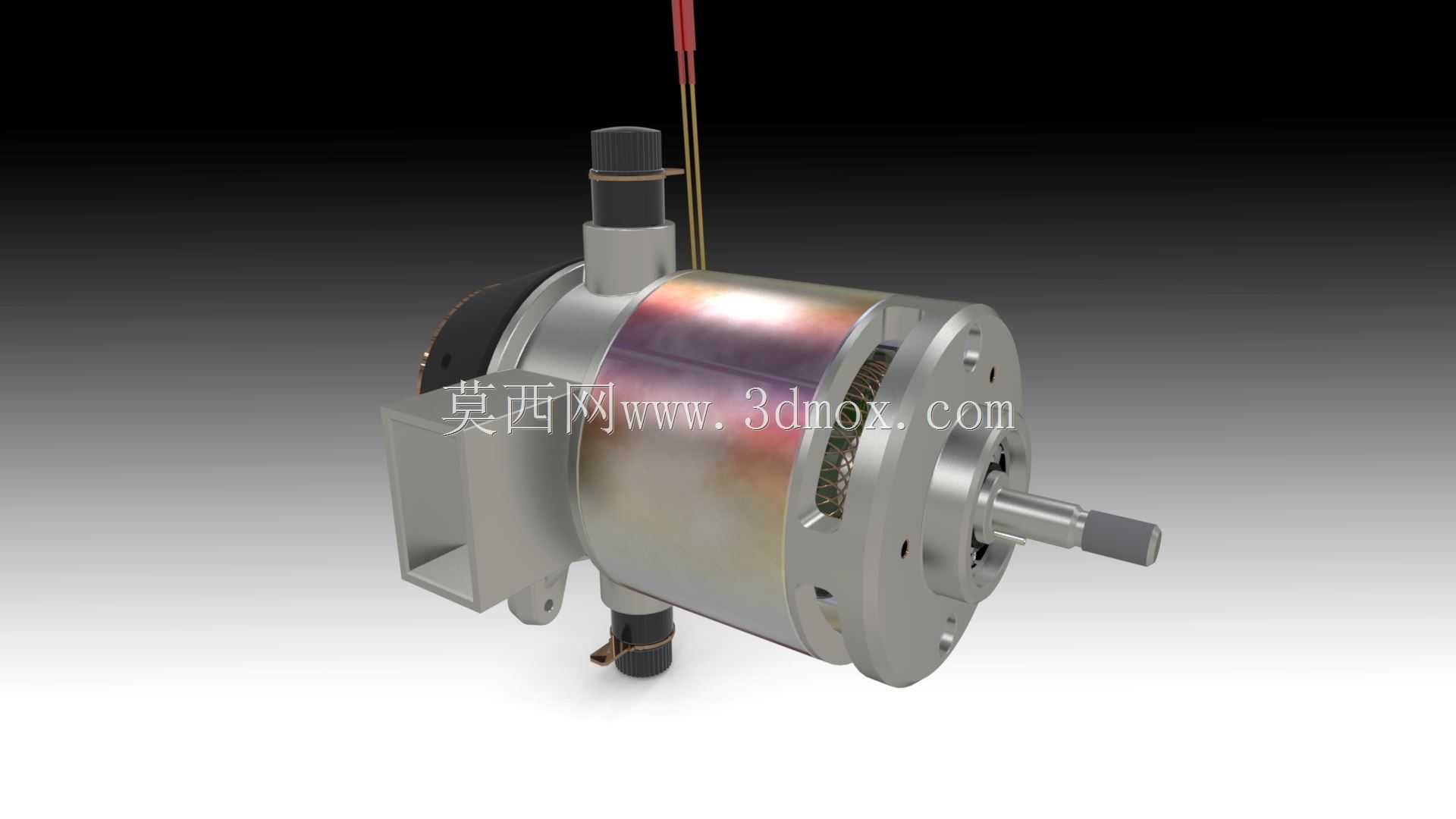

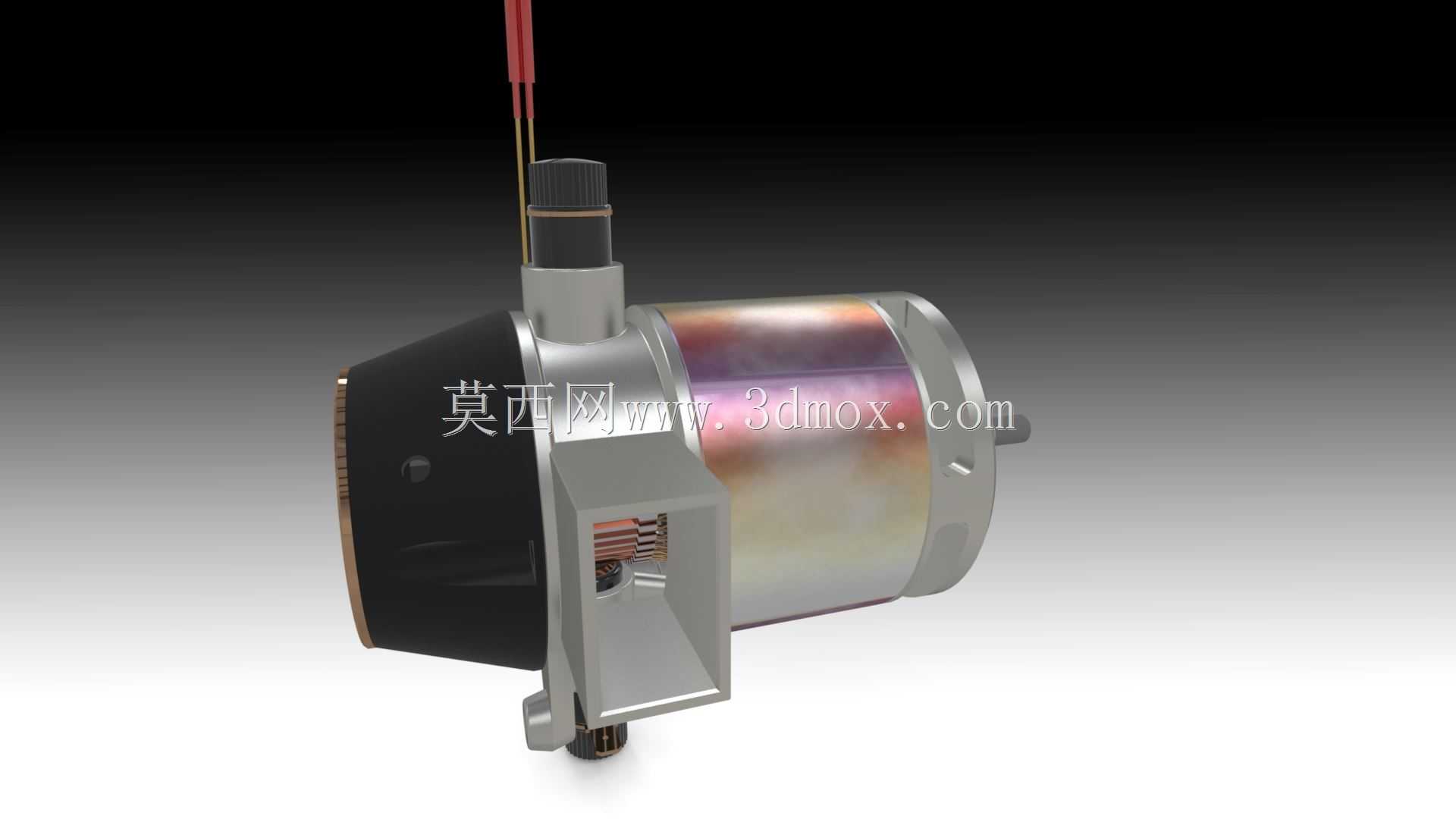

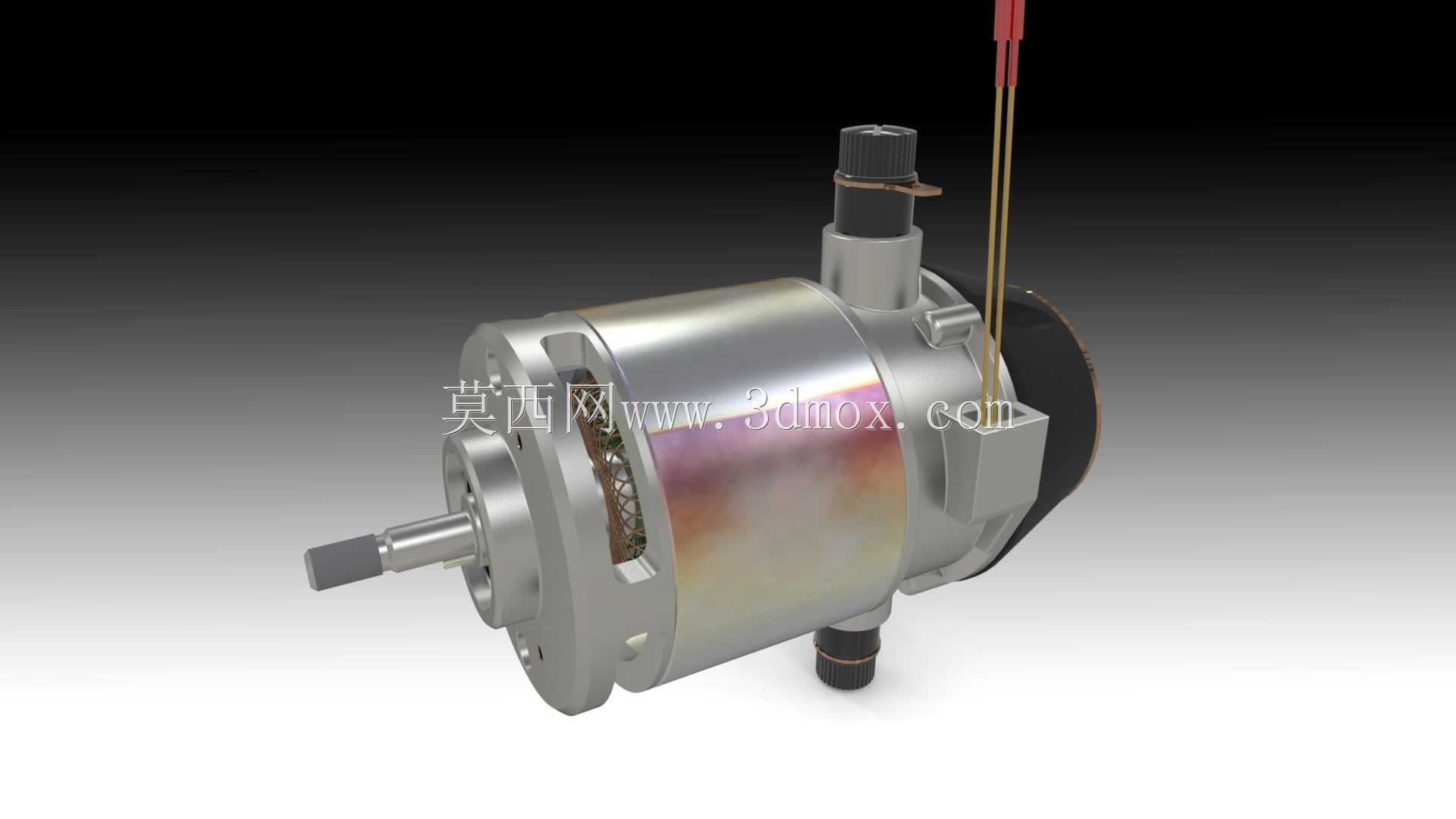

　　这款电机采用了分段式的壳体布局，机壳主体采用导磁金属材质冲压成型，既作为定子磁钢的安装基体，同时承担磁路导通、运行散热的作用，机壳表面做了防锈镀层处理，适配实验室环境下偶尔的试剂溅落、湿度波动的使用工况。电机的输出端采用了双输出轴的结构设计，一端伸出端用于安装离心转子，轴端做了定位轴肩与锁紧螺纹结构，保证转子安装后轴向定位可靠，高速旋转下不会出现轴向窜动；另一端的伸出轴则用于安装转速检测的码盘或者测速发电机，为设备的转速闭环控制提供反馈信号，这种双出轴的设计在早年的离心设备里非常常见，省去了额外加装测速机构的安装空间，让整机的动力舱布局更加紧凑。电机的刷架结构布置在非输出端的侧方位置，刷盒采用绝缘耐温材质制作，在实验室小型台式离心机、老式便携医用离心设备的动力选型场景里，这类有刷直流电机是早年设备迭代过程中应用极广的核心动力件，不同于现在无刷直流电机的普及应用，早年的小型离心设备受限于控制成本、驱动电路复杂度的约束，有刷结构的直流驱动方案凭借驱动逻辑简单、启动扭矩充足、低速特性稳定的特点，成为了小容量离心设备的首选动力源。从实际使用场景来看，这类电机主要承担离心转子的旋转驱动任务，需要在带载状态下快速拉升转速至设定区间，同时维持转速波动在允许范围内，保证离心腔内样本分离的效果一致性，设备运行过程中，电机需要持续输出稳定扭矩，克服转子旋转带来的风阻、轴承摩擦阻力，以及样本放置带来的微小动不平衡载荷。从结构设计思路来看，

　　碳刷通过压簧维持与换向器表面的稳定接触压力，刷架侧面预留了碳刷磨损后的更换窗口，设备维护时不需要完全拆解电机，就可以完成碳刷的更换作业，大幅降低了设备后期的维护成本。从安装边界来看，电机的前端盖采用了带安装支脚的压铸结构，三个安装支脚呈120度均匀分布，支脚上预留了穿装固定螺栓的光孔，安装时可以通过螺栓直接将电机固定在设备的动力舱安装板上，支脚与安装板之间可以加装橡胶减震垫，吸收电机高速旋转时产生的微小振动，避免振动传递到离心腔壳体引发整机共振。电机的接线端从刷架侧方引出，采用绝缘护套包裹的多股铜芯导线，导线长度预留了设备内部布线的冗余量，接线时可以直接对接设备的驱动电路板输出端，不需要额外转接接线端子。从功能特性来看，

　　这款有刷直流电机的启动扭矩可以达到额定扭矩的3倍以上，能够克服离心转子从静止到启动瞬间的静阻力，启动过程平稳无卡滞，额定转速区间匹配小型离心机常用的3000转到6000转的工作需求，运行过程中碳刷与换向器的接触压降稳定，不会出现明显的转速掉速问题。电机内部的转子采用叠压硅钢片制作，绕组采用耐温漆包线绕制，转子两端采用含油轴承支撑，运行噪音低，日常使用中不需要频繁加注润滑脂，适配小型设备免维护或少维护的设计需求。在三维建模过程中，这类电机的结构还原需要重点关注几个核心尺寸的准确性：首先是输出轴的轴径、轴伸长度、键槽或者锁紧螺纹的尺寸，这直接关系到后续离心转子的装配匹配；其次是前端盖安装支脚的孔位分布、安装面到输出轴端面的轴向尺寸，

　　这是整机布局时安装干涉检查的核心依据；再者是刷架部分的外轮廓尺寸、接线端的引出位置，这关系到动力舱内部布线、周边结构件的避让设计。建模时可以先通过旋转特征构建电机的主体机壳、端盖、转轴的基础轮廓，再通过拉伸、切除特征构建安装支脚、刷架结构、接线部位的细节，内部的换向器、碳刷、绕组结构可以根据实际结构做适当简化，保证外部安装尺寸完全准确的前提下，兼顾模型的轻量化，方便后续在整机装配中调用。这类电机除了应用在老式小型离心机上，也可以通过更换输出端的连接结构，适配小型台钻、迷你砂轮机、小型传送带驱动等对成本敏感、对控制精度要求不高的小型设备动力场景，选型时只需要核对安装尺寸、额定转速、输出扭矩参数匹配，就可以直接替换使用，不需要对设备结构做大幅改动。
