带编码器25mm直流行星齿轮减速电机

　　这款直径25毫米的齿轮减速电机集成增量式编码器，是小型自动化传动场景里常用的动力执行部件，在桌面级小型输送线、精密点胶工位、小型医疗样本输送机构、智能小车驱动、电动阀门执行端这类对安装空间有严格限制、同时需要转速反馈的场景里适配性极强。很多做小型非标设备的结构工程师在选型时，经常会遇到安装径向空间不足、普通减速电机无法获取实时转速与转角数据的问题，这类集成编码器的微型齿轮电机刚好能填补这个需求缺口，不需要额外加装外置编码器，省去了编码器安装同轴度调试、码盘固定、信号接线额外走防护的麻烦，整体集成度更高，能大幅压缩机构的整体径向尺寸。从结构设计逻辑来看，这款电机采用同轴式直齿行星减速结构，减速级与电机本体同轴串联布置，

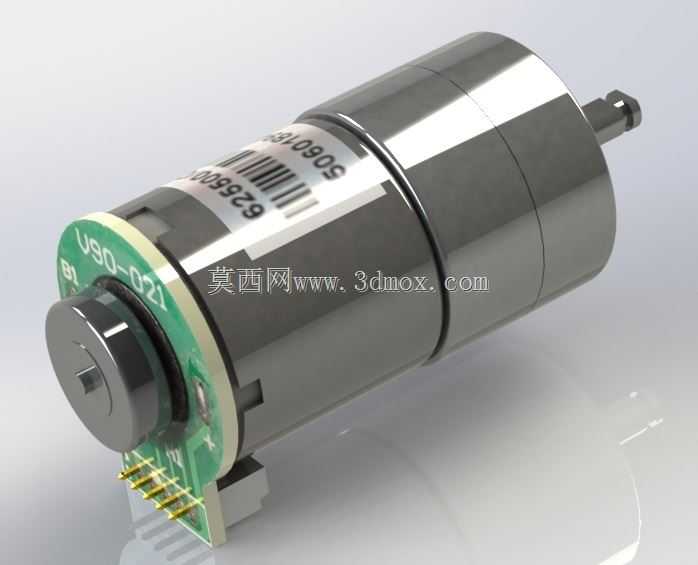

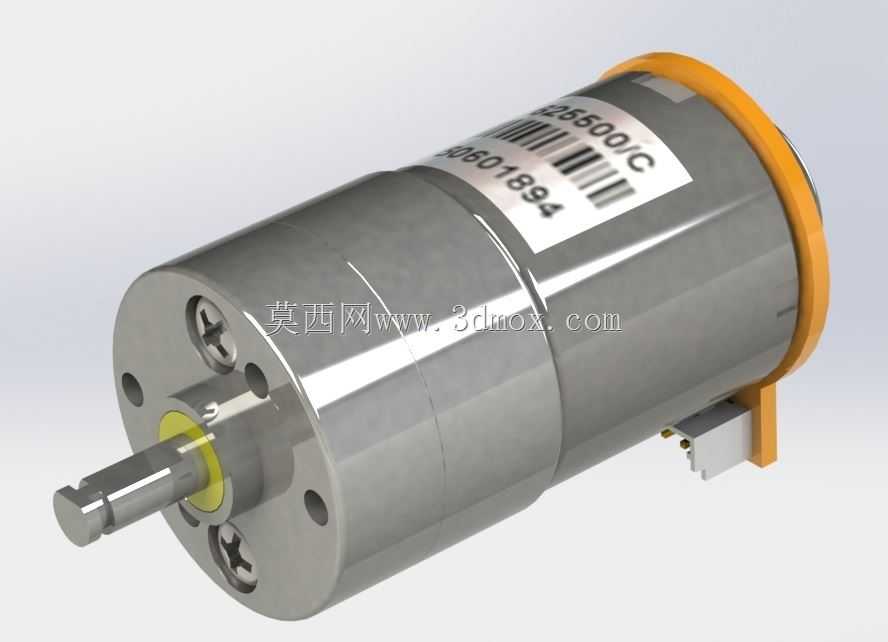

　　输出轴与电机转子轴线完全重合，能在有限的圆柱空间内实现较大的减速比，同时保证输出扭矩的平稳传递，不会出现偏轴布置带来的径向倾覆力矩问题。后端集成的编码器采用PCB直插式接线端，编码器码盘直接固定在电机转子尾轴上，省去了额外的联轴器连接环节，减少了传动间隙带来的反馈误差，信号输出端采用排针直连方式，方便与驱动板、控制板直接插接，不需要额外做线束转接，在紧凑安装空间里布线更方便。外形尺寸上，整机主体为直径25毫米的圆柱结构，安装时可以采用径向抱紧式安装座，也可以通过前端盖的安装孔做端面固定，两种安装方式都不需要额外预留过大的操作空间，输出轴为标准D型切削轴，能直接与同步轮、齿轮、联轴器等传动件配合，不需要额外做轴面加工，

　　D型切面能有效防止传动件与输出轴之间的周向打滑，传递扭矩更可靠。实际使用过程中，这类微型齿轮电机的编码器能实时反馈转子的转动角度与转速信号，控制系统可以通过反馈信号做闭环调速，也能实现精准的位置控制，比如在小型转盘工位上，能通过编码器的脉冲信号精准控制转盘的转动角度，实现工位的精准定位，不会出现开环控制下的丢步、转速波动问题。和普通不带编码器的同尺寸减速电机相比，这款集成编码器的型号不需要用户自行改装加装反馈部件，出厂时已经做好了编码器与电机的同轴校准，信号稳定性更好，不会出现自行加装时因为同轴度偏差导致的脉冲丢失、信号抖动问题。在设计适配这类电机的安装结构时，需要注意预留编码器端的接线空间，排针接线端不要与安装座、

　　周边结构件发生干涉，同时电机本体的散热空间要留足，虽然这类微型电机功率不大，但长时间带载运行时，减速箱与电机本体的温升需要通过周边空气流通带走，不要完全包裹在密闭的金属壳体内，避免温升过高影响编码器电子元件的使用寿命。输出端的负载匹配需要注意，不要超过减速箱的额定输出扭矩，直齿行星减速结构虽然传动效率高，但过载能力有限，冲击负载过大容易导致齿轮崩齿，在有正反转频繁切换的场景下，要做好加减速曲线设置，减少瞬时冲击对齿轮的损伤。编码器的信号接线要与动力线分开布线，避免动力线的电流干扰导致编码器信号出现杂波，影响控制精度，必要时可以给信号端增加磁环滤波，保证反馈信号的稳定。这类电机在小型智能装备里的应用非常广泛，比如小型AGV的驱动轮动力、自动售货机的货道驱动、小型摄影云台的转动驱动、实验室自动移液器的升降驱动等场景，都能看到这类集成编码器的微型齿轮电机的身影，其紧凑的结构、集成化的反馈设计，能帮结构工程师大幅简化传动与反馈系统的设计，减少整体机构的零件数量，提升设备的装配效率与运行可靠性。
