适配20mm金属齿轮马达的磁性编码器结构

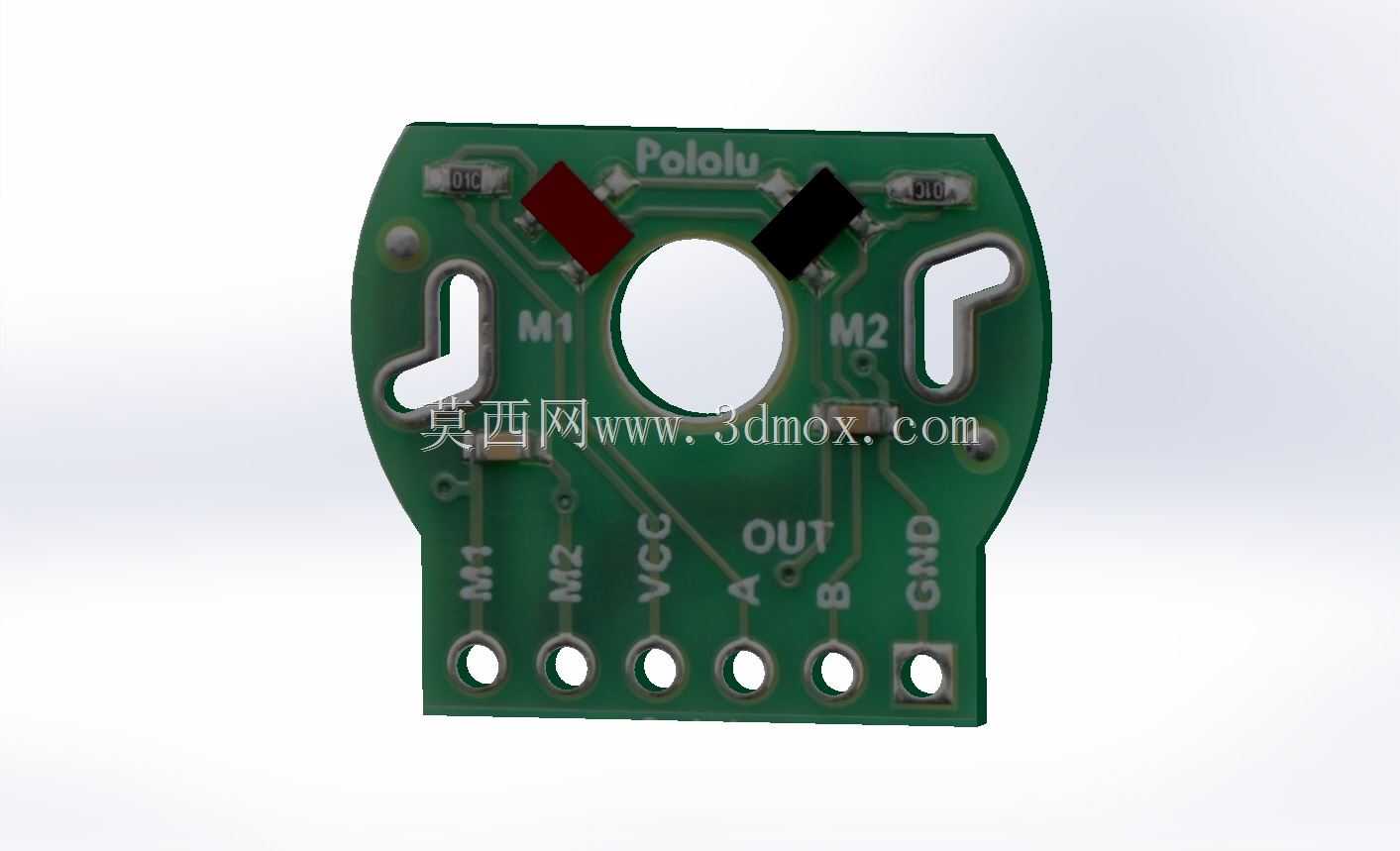

　　在小型精密传动控制场景里，20mm直径规格的金属齿轮马达应用覆盖范围极广，从桌面级小型自动化执行机构、智能小车驱动单元，到小型云台转动控制、精密阀门开度调节机构，都能见到这类小尺寸齿轮马达的身影，而配套的磁性编码器，是这类马达实现闭环转速控制、精准位置反馈的核心配套部件。这款配套的磁性编码器，直接针对20mm金属齿轮马达的输出端安装空间做适配设计，不需要额外增设转接支架，就能直接贴合马达尾部的安装基准面完成装配，大幅缩减整套驱动反馈组件的轴向占用空间，适配对安装体积有严格限制的紧凑设备场景。从结构设计逻辑来看，这款编码器采用PCB作为核心载体，板载集成了磁敏检测元件、信号处理线路，板体中部预留的圆形通孔，

　　刚好可以避让马达尾部伸出的磁钢安装轴，安装时磁钢随马达输出轴同步转动，板载的磁敏元件就能实时捕捉磁钢的磁场角度变化，转化为对应的电信号输出，不需要接触式的摩擦传动结构，不存在机械磨损问题，长期运行的可靠性远高于接触式的碳刷编码器结构。板体边缘设置的两个异形安装腰孔，是专门匹配20mm金属齿轮马达尾部的安装柱位做的适配设计，腰孔的长度预留了微小的安装调整余量，装配时可以微调PCB板的相对位置，保证磁敏元件与转轴磁钢的同轴度控制在合理公差范围内，避免因为安装偏心导致的检测信号失真、角度检测误差超差问题。板体下部引出的六个焊盘引脚，分别对应两组电机驱动接线端、电源供电端、AB两相脉冲信号输出端以及接地端，引脚间距采用标准的2.

　　54mm间距设计，既可以直接焊接导线完成接线，也可以插接对应的标准接插件，方便不同装配场景下的接线操作，不需要额外做引脚转接处理。从实际功能层面来说，这款编码器可以实时输出与马达转轴转角对应的AB相正交脉冲信号，后端的驱动控制板可以通过脉冲计数换算出马达的实时转速、累计转动角度，实现马达的闭环转速控制，也可以完成精准的位置定位，解决普通开环齿轮马达丢步、转速受负载波动影响大的问题。在小型智能移动设备的驱动轮控制场景中，搭配这款编码器的20mm金属齿轮马达，可以精准反馈轮子的转动圈数，配合运动控制算法实现行走里程的精准统计，也能在负载出现波动时自动调整驱动输出，保证行走速度的稳定性；在小型精密转动云台的应用中，

　　这款编码器可以实时反馈云台的转动角度，避免云台转动过位或者角度偏差，保证指向精度。设计过程中充分考虑了小尺寸马达的安装空间限制，整个PCB板的外轮廓完全贴合马达尾部的安装空间，没有多余的外伸结构，板上的元件布局都避开了马达尾部的凸起结构，两个贴片元件的布置位置刚好对应马达尾部的空置区域，不会和马达本体产生装配干涉。板体的厚度采用常规1.6mm的PCB厚度，既保证足够的结构强度，避免安装时出现板体弯折导致的元件虚焊或者位置偏移，也不会额外增加过多的轴向尺寸。信号线路的走线做了等长处理，保证AB两相输出信号的相位差稳定在90度的标准范围内，后端控制器不需要额外做信号相位补偿，就能直接识别转动方向与转动角度，降低后端控制程序的开发难度。供电引脚的走线做了加宽处理，大电流通过时不会出现线路压降过大的问题，接地端的焊盘做了加大设计，接线时可以更牢固的焊接地线，降低信号传输过程中的电磁干扰，保证输出信号的稳定性，即使在靠近电机驱动线路的复杂电磁环境下，也能输出稳定可靠的检测信号，不会出现脉冲丢失或者信号错乱的问题。
