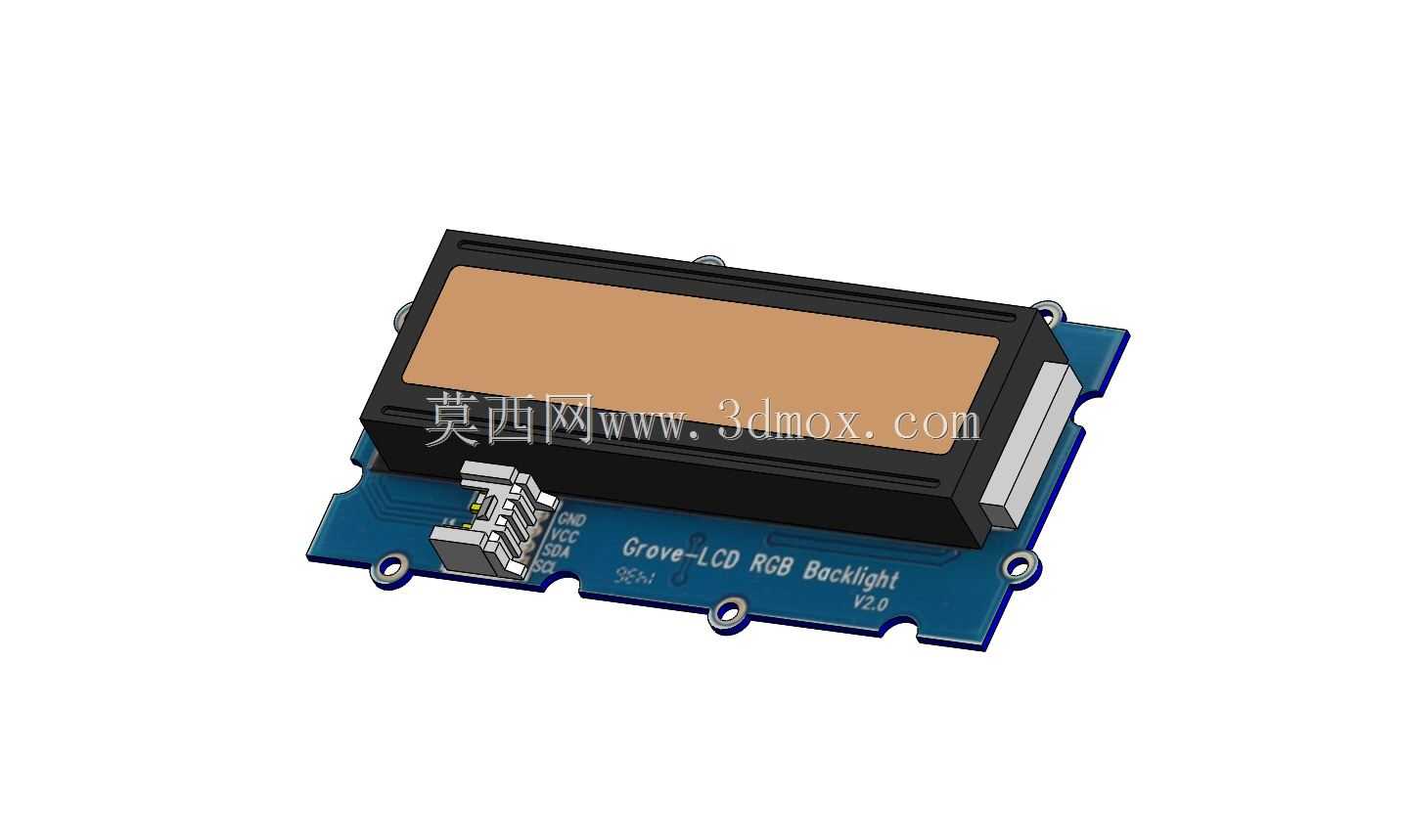

Grove带RGB背光LCD显示模块结构设计

　　在嵌入式开发、小型智能设备原型搭建、教学实验平台搭建的场景里，这类带RGB背光的LCD显示模块是人机交互环节的核心部件之一，很多做开源硬件项目、小型工控终端、环境监测节点的工程师，在选型阶段都会优先考虑这类集成度高的Grove接口模块，不用额外做复杂的排线焊接，能大幅缩短原型验证的周期。从实际使用的角度看，这个模块的核心功能是通过并行或者I2C通讯和主控板连接，输出字符、简单自定义图形的显示内容，RGB背光的作用不只是在暗光环境下提升显示可读性，还可以通过不同背光颜色传递设备状态，比如正常运行时显示绿色，参数异常时切换红色，待机状态用蓝色提示，不用额外加状态指示灯就能完成基础的状态交互，在空间紧凑的小型设备里能节省面板的开孔空间。

　　做这个模块的结构设计时，首先要平衡的是LCD屏体、PCB基板、接口组件三者的装配公差，LCD屏体本身是玻璃基底加黑色塑封边框的结构，塑封边框的尺寸公差通常在±0.2mm左右，PCB上的定位孔要和屏体底部的固定柱精准对位，避免装配后屏体出现倾斜，导致显示区域和外框的可视窗口错位。PCB基板采用的是标准的双层板设计，板厚1.6mm，四个角预留的安装孔是M2规格的金属化孔，孔中心到板边的距离统一留了3mm，这个尺寸是兼容市面上绝大多数Grove系列传感器支架、开源硬件安装平台的固定孔位，不管是装在亚克力堆叠的实验外壳里，还是嵌在小型设备的塑料面板上，都不用重新打孔适配。

　　接口部分选的是卧式的Grove防反插接口，接口布置在PCB的短边侧，接口的下沿距离PCB板边留了1mm的间隙，插拔连接线的时候不会因为板边顶住插头导致接触不良，接口的焊盘做了加大处理，经常插拔也不容易出现焊盘脱落的问题。LCD屏体和PCB之间的连接用的是导电胶条压接的方式，没有用飞线或者排针焊接，一方面能降低整体的装配厚度，整个模块的总厚度控制在12mm以内，另一方面压接的结构抗振动性能更好，用在移动类的小型机器人、便携检测设备上，不会因为颠簸出现显示断字的问题。

　　背光部分的导光板是嵌在LCD屏体和PCB之间的，RGB三色LED均匀布置在导光板的侧边，结构设计时在LED和导光板之间留了0.1mm的间隙，避免装配时挤压LED灯珠导致偏色，导光板表面的网点做了渐变处理，靠近LED的位置网点密度低，远离LED的位置网点密度高，保证整个显示区域的背光均匀度在85%以上，不会出现边缘亮中心暗的情况。PCB上除了屏体驱动电路、背光控制电路之外，所有的贴片元件都布置在屏体覆盖区域之外的板边位置，后期维修更换元件的时候不用拆焊屏体，降低维修的难度。

　　安装边界方面，模块的整体外形尺寸是长80mm、宽40mm，嵌入面板安装时需要开的可视窗口尺寸是长66mm、宽16mm，窗口边缘到模块安装孔中心的距离要留够2.5mm的支撑边，避免面板强度不足。如果是采用螺柱固定的方式，M2螺柱的高度不要低于8mm，保证PCB背面的焊点不会和安装底板接触造成短路，模块上方的预留空间不要小于2mm，避免外罩压到LCD屏的玻璃表面造成漏液或者显示异常。在做整机结构适配的时候，还要注意模块的工作温度范围，塑封屏体的耐温上限是60摄氏度，不要把模块布置在靠近电源模块、功率电阻这类发热元件的位置，长期高温环境下会加速屏体老化，出现显示发暗的问题。

　　很多刚接触硬件结构设计的工程师，在选这类显示模块的时候容易忽略接插件的突出尺寸，这个模块的卧式接口突出PCB板面的高度是5mm，布线的时候要在接口对应的位置留够插拔空间，不要把结构筋位布置在插头插拔的路径上，不然会导致连接线插不到位，出现通讯中断的问题。另外模块四个角的安装孔做了沉铜处理，固定螺丝的时候不要拧得过紧，扭矩控制在0.2N·m以内就足够，过大的扭矩会导致PCB板变形，挤压导电胶条造成显示缺划的问题。
