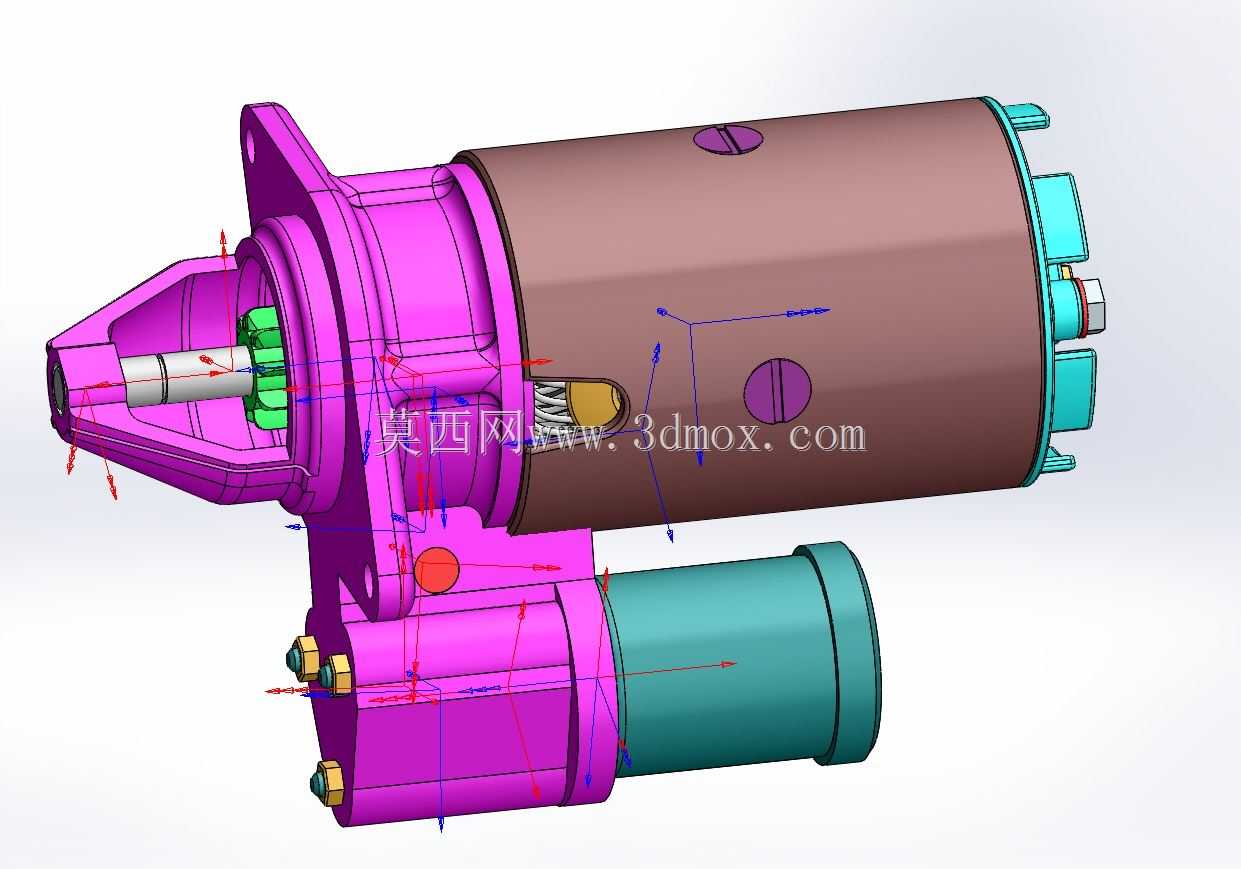

汽车起动马达透明剖视结构三维数模

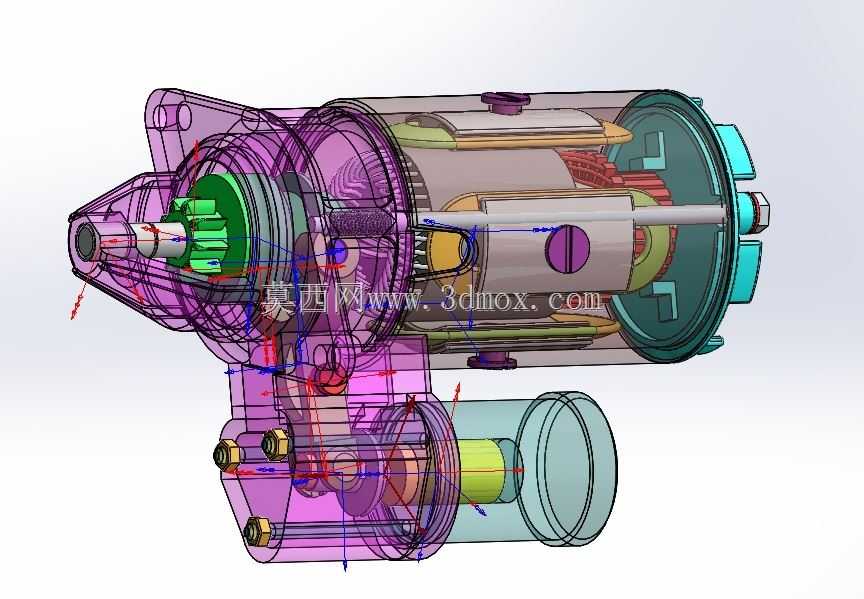

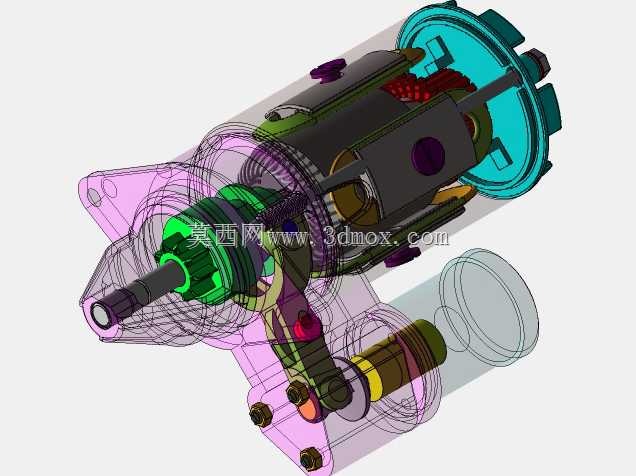

　　这套剖视结构数模完整还原了车用起动马达的全部内部构造，在商用车、乘用车的动力系统起动环节，这类部件是带动内燃机完成初始点火循环的核心执行元件，日常选型匹配时，工程师往往需要核对内部啮合行程、电枢绕组排布、电磁开关吸合行程等核心参数，避免装车后出现打齿、吸合不到位、起动扭矩不足的故障。从结构设计逻辑来看，模型将直流电机段、传动啮合段、电磁驱动段三个功能模块做了独立的结构拆分，透明化的壳体表达可以清晰看到电枢与永磁体的配合间隙，驱动齿轮的螺旋花键滑移行程，以及拨叉在电磁开关吸合时的摆动角度，这些参数都是实际做发动机舱布置时必须校核的边界条件。做整车布置时，这类起动马达的安装法兰定位孔位、输出轴与发动机飞轮齿圈的中心距、

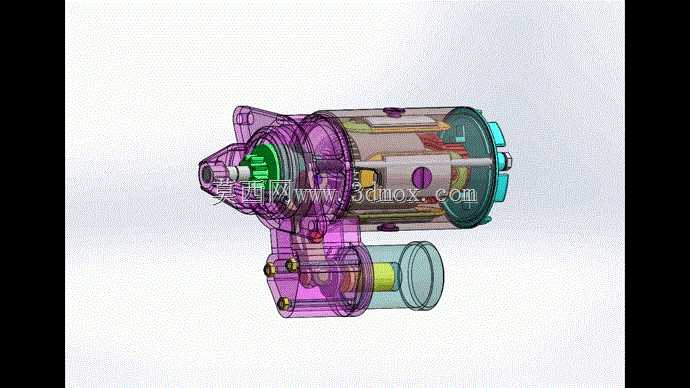

　　电磁开关接线柱的避让空间，都是需要提前在数模中核对的内容，模型中保留了全部安装凸台的尺寸基准、螺栓过孔的公称直径、驱动齿轮伸出后的最大外轮廓边界，能直接用于发动机周边的干涉检查。从功能实现逻辑上，电磁开关通电后产生的磁拉力拉动拨叉摆动，将单向离合器连同驱动齿轮沿螺旋花键推出，与飞轮齿圈完成啮合，同时电枢通电产生旋转扭矩，经减速机构放大后传递给驱动齿轮，带动飞轮完成曲轴的初始转动，发动机点火成功后，单向离合器打滑避免电枢被飞轮反拖超速，电磁开关断电后拨叉在回位弹簧作用下将驱动齿轮拉回初始位置，整套动作的行程配合在数模中都做了对应的运动副约束，可以直接做运动仿真验证动作逻辑。数模中还还原了内部碳刷架的排布、换向器的配合尺寸、减速行星轮的齿侧间隙，这些细节对于做起动马达的故障分析、逆向改进、同型号替代选型都有实际参考价值，尤其是做售后替换件开发时，可以直接参照数模中的安装尺寸、啮合参数做匹配验证，减少反复实测打样的周期。
