Pololu配套括号式扩展安装固定座

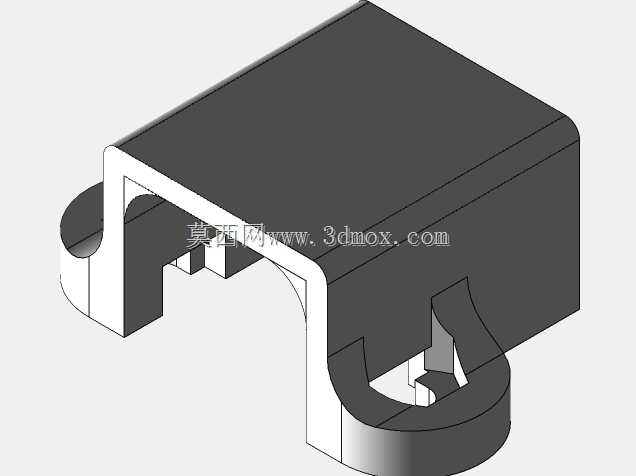

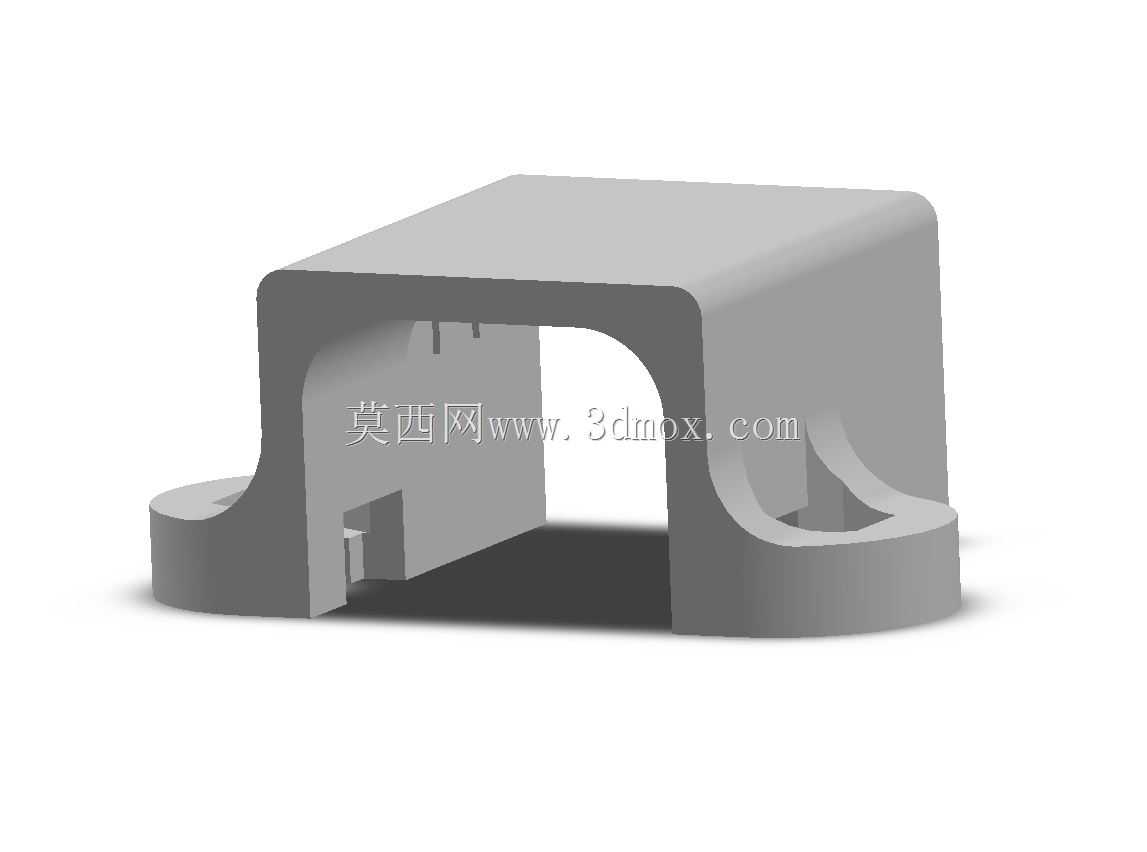

　　在小型智能移动机器人、桌面级创客电控平台、微型传动模组的装配场景中，这类括号式扩展固定件是解决Pololu系列控制板、微型驱动模块叠装干涉的核心结构件，很多初次搭建小型电控平台的工程师容易忽略这类小结构件的设计合理性，往往直接采用3D打印简易支撑或者通用角码替代，最终在设备调试阶段出现模块松脱、走线空间不足、外接传感器安装位被遮挡等问题，反而拖慢整体项目进度。从实际装配的角度看，这个固定座采用半包围括号式结构，主体的拱形内腔完全匹配Pololu标准模块的外形轮廓，两侧延伸出的带圆弧过渡的安装耳，是专门针对小型铝型材机架、薄亚克力安装板设计的，安装耳上的沉孔位置避开了模块本身的接线端子与散热区域，锁紧螺丝后不会对模块本体产生挤压应力，

　　避免长期使用下电路板受外力出现虚焊、形变的问题。设计这类结构件的时候，首先要考虑的是安装边界的预留，内腔的横向宽度比Pololu模块的实际宽度单边留出0.2mm的装配间隙，既不会因为间隙过大导致模块在腔体内晃动，也不会因为公差累积出现模块卡入困难的问题；拱形顶部的平面厚度做了均匀等厚处理，壁厚控制在2.5mm，既保证足够的结构强度，在设备受到常规振动冲击时不会出现断裂变形，也不会因为壁厚过大占用过多的垂直安装空间，给上层叠装的其他传感器模块留出足够的走线间隙。两侧的支撑臂做了内凹的圆弧过渡，一方面是消除注塑或者机加工过程中的应力集中点，避免直角位置在受侧向力时出现开裂，另一方面这个内凹空间刚好可以容纳模块侧面引出的杜邦线、电机线，

　　不会出现线材被支撑臂压破绝缘层的隐患。安装耳的底部做了0.1mm的微凸定位台，对应安装板上预先加工的定位孔，装配时不需要反复调整位置就能快速对准安装孔位，降低批量装配时的对位难度。从实际使用场景来看，这类固定座不仅可以用来固定Pololu主控驱动模块，也可以在小型分拣机构的微型传感器安装、桌面级3D打印机的限位开关固定、教育类机器人套件的扩展模块叠装场景中通用，只要匹配对应安装孔距的模块，都可以通过这个固定座实现无额外干涉的快速安装。结构设计上没有多余的冗余特征，所有的倒角、过渡圆弧都是服务于装配需求和结构强度要求，没有为了外观做不必要的曲面造型，不管是采用FDM3D打印做原型验证，还是采用ABS注塑做批量生产，

　　或者采用铝合金机加工做高强度工况的定制件，这个结构都能很好的适配加工工艺，不需要额外做工艺补正。很多工程师在设计这类小型固定件的时候，容易忽略安装后的维护便利性，这个固定座的前侧是完全开放式的开口，模块装入后不需要拆卸整个固定座，就可以直接插拔模块上的接线、调整模块上的拨码开关，日常维护调试的时候不需要反复拆装紧固件，大幅降低后期的维护工作量。安装耳的圆弧设计除了过渡应力之外，也避免了尖锐棱角在装配过程中划伤操作人员或者刮破线材绝缘层，符合小型机电设备的安全设计要求。内腔顶部的内侧平面做了细微的防滑纹路处理，模块装入后靠纹路的摩擦力可以避免模块在腔体内前后窜动，不需要额外打胶或者增加泡棉胶固定，减少装配工序的同时也方便后期模块的更换拆卸。在垂直安装空间受限的场景下，这个固定座的整体高度控制在刚好覆盖模块本体的接线端子防护高度，不会额外增加整体堆叠高度，对于对安装尺寸有严格限制的微型机器人、小型智能车项目来说，这个尺寸设计可以很好的满足紧凑装配的需求。两侧支撑臂的厚度做了渐变处理，靠近安装耳的位置厚度稍大，提升支撑臂和安装耳的连接强度，靠近拱形顶部的位置厚度稍薄，在保证整体强度的前提下减少材料用量，降低批量生产时的材料成本，同时也减轻结构件自身重量，对于自重敏感的微型移动设备来说，每减少一克的无效重量都能提升设备的续航表现和运动灵活性。
