木质框架DIY太阳能动力小车结构

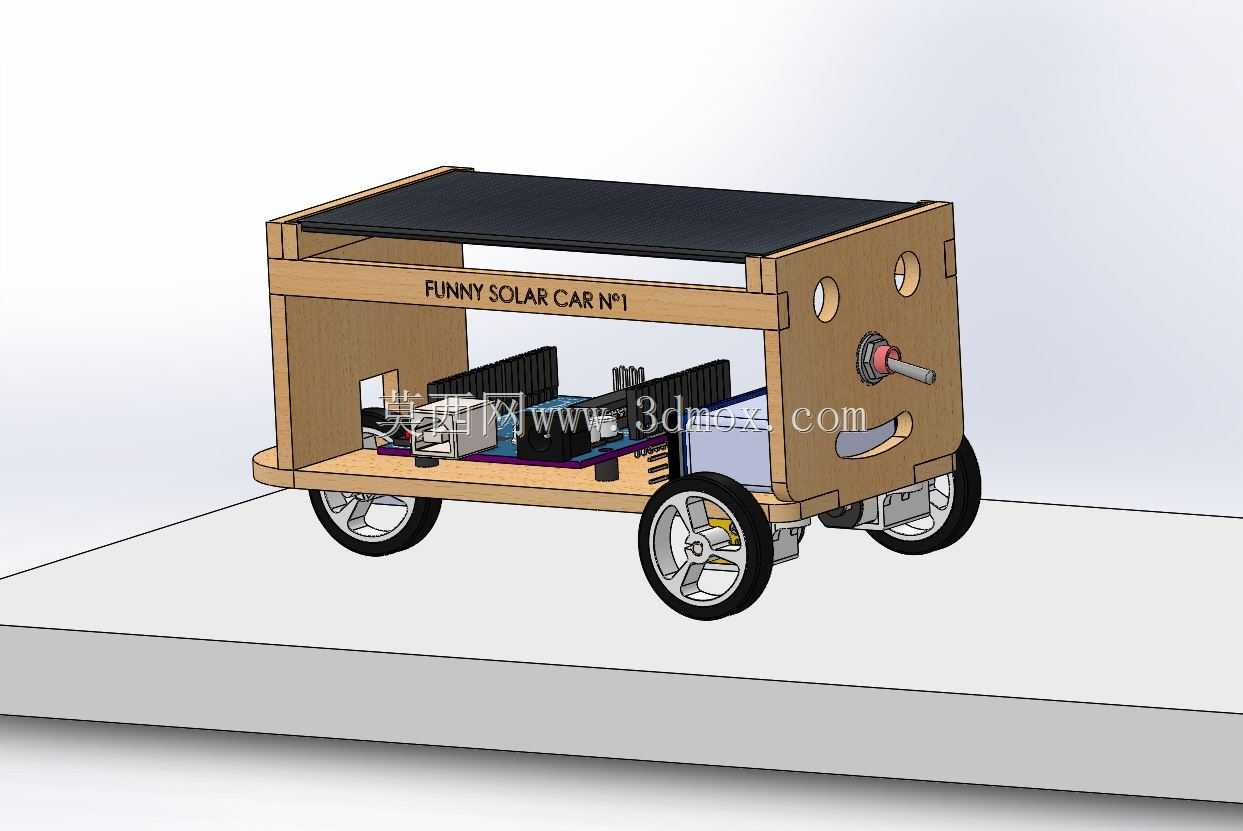

　　这款小型太阳能动力载具，最初的设计定位是面向青少年科创教育的实操教具，同时也可作为微型光伏动力系统的验证载体，在中小学科学课堂、创客工坊、青少年科创竞赛场景中有着很高的适配性，能够让使用者直观理解光能到电能再到机械能的转换逻辑，也能通过拆装熟悉轮式移动载具的基础传动逻辑。从结构设计来看，整车采用分层布局思路，上层为光伏板安装位，直接铺设整块太阳能电池板，板面与车架上沿完全贴合，没有额外抬高支架，一方面降低整车重心提升行驶稳定性，另一方面也能压缩整体高度，减少存放与携带时的空间占用，光伏板的接线直接向下穿入中层车架空腔，连接内部的储能与驱动电路，走线完全隐藏在木质框架内部，既避免线路外露被轮组缠绕的风险，也让整体外观更整洁。

　　中层车架采用多层胶合板切割拼装而成，侧板上预留的圆形孔洞并非装饰结构，一部分是驱动轴的穿出避让位，另一部分是电路调试的操作孔，无需完全拆解车架就能完成接线调整、开关操作，侧板上沿直接承托光伏板，下沿与下层底板通过卡槽拼接加胶接固定，不需要额外的金属角件连接，加工时只需要通过激光切割就能完成所有木质零件的下料，普通创客空间的加工设备就能完成制作，大幅降低了制作门槛。下层底板为电路与动力组件的安装基准，所有电子元件、驱动电机、电池组件都直接固定在这层平板上，电机输出轴通过直连方式驱动后轮，没有设计复杂的减速齿轮组，一方面是因为整车负载极低，微型直流电机的输出扭矩足够驱动整车在平整路面行驶，

　　另一方面简化传动结构也能减少制作过程中的装配难度，适合没有机械装配经验的学生群体独立完成组装。轮组部分采用橡胶胎面加塑料轮毂的微型脚轮结构，前轮为随动转向设计，没有额外的转向舵机，行驶方向通过两侧后轮的转速差实现调整，这种设计省去了复杂的转向连杆结构，进一步压缩了整车的结构复杂度，四个轮组的安装座都直接固定在下层底板的下表面，轮缘突出底板下沿的高度经过精确计算，确保行驶过程中底板不会与地面凸起物发生剐蹭，同时也让整车离地间隙控制在合理范围，避免重心过高导致侧翻。从安装边界来看，整车所有组件都没有超出木质车架的外轮廓，光伏板的长宽尺寸与车架上沿完全匹配，前后轮的外侧边缘也与车架侧板齐平，不存在突出的尖锐结构，

　　在教学场景中使用时能避免划伤使用者，整体尺寸控制在成年人单手握持的范围内，方便在课堂上传递展示，也能适配普通课桌的操作空间，不需要额外的大尺寸操作台。在功能实现上，这款小车不需要外接电源，只要在光照强度足够的环境下，光伏板产生的电能就能直接驱动电机带动轮组转动，也可以在电路中增加小型储能电容，在光线短暂遮挡时仍能维持短时间行驶，内部电路预留了扩展接口，有一定动手能力的使用者可以自行加装光敏传感器、循迹模块，将其改造成具备自动循迹、光线追踪功能的智能载具，木质车架的侧板也预留了足够的扩展安装位，不需要破坏原有结构就能完成功能升级。不同于市面上常见的塑料拼装太阳能小车，这款采用木质框架的设计在质感上更贴近工程原型车的制作逻辑，所有结构件的连接逻辑都和实际小型电动载具的设计思路一致，使用者在组装过程中不仅能理解能源转换的原理，也能熟悉载具结构布局、安装基准设定、传动间隙预留这些基础的机械设计常识，甚至可以根据自己的需求调整轮距、更换不同功率的光伏板，验证不同参数下的行驶性能，作为机械设计入门的实操载体有着很高的实用价值。
