直径100mm筒式加热电阻结构设计

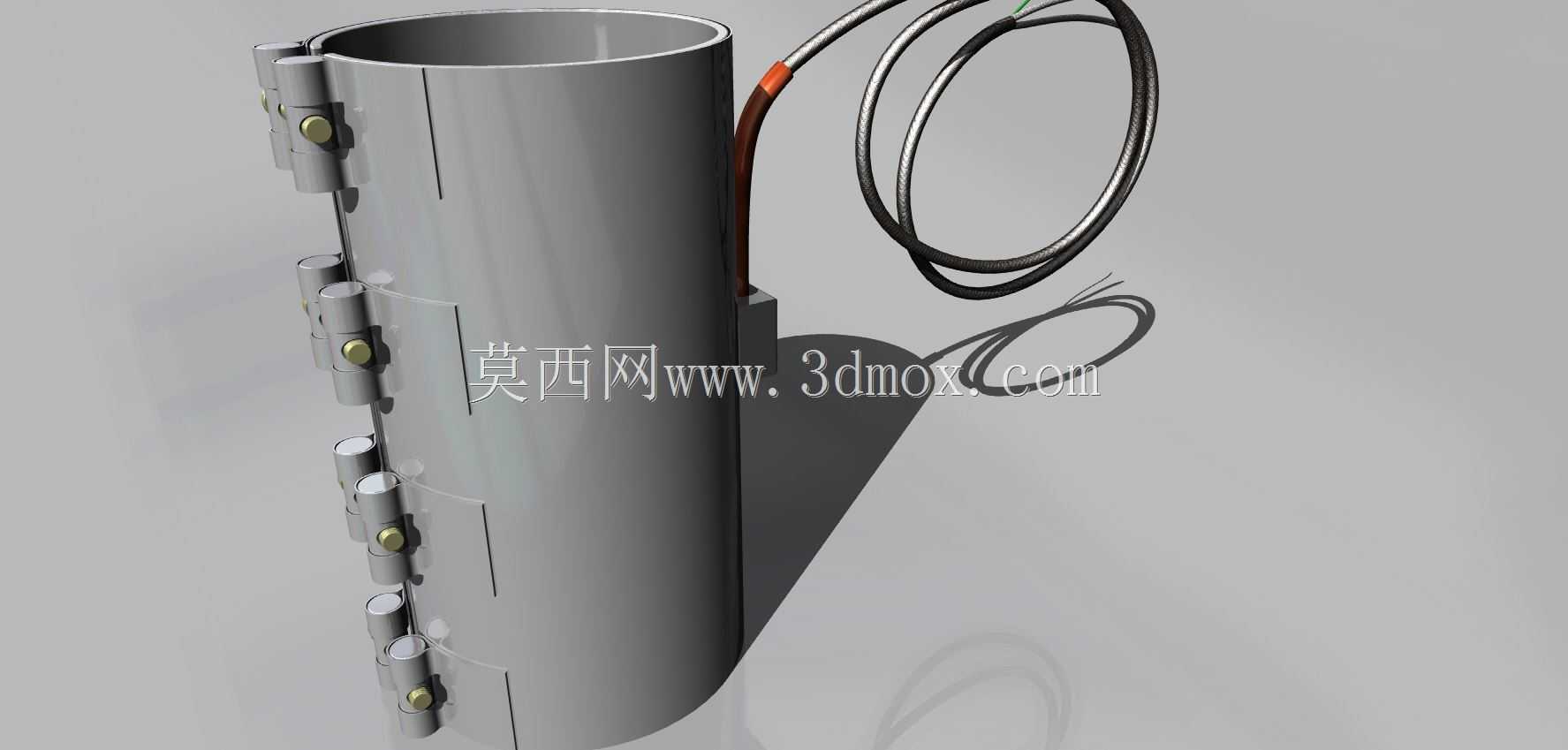

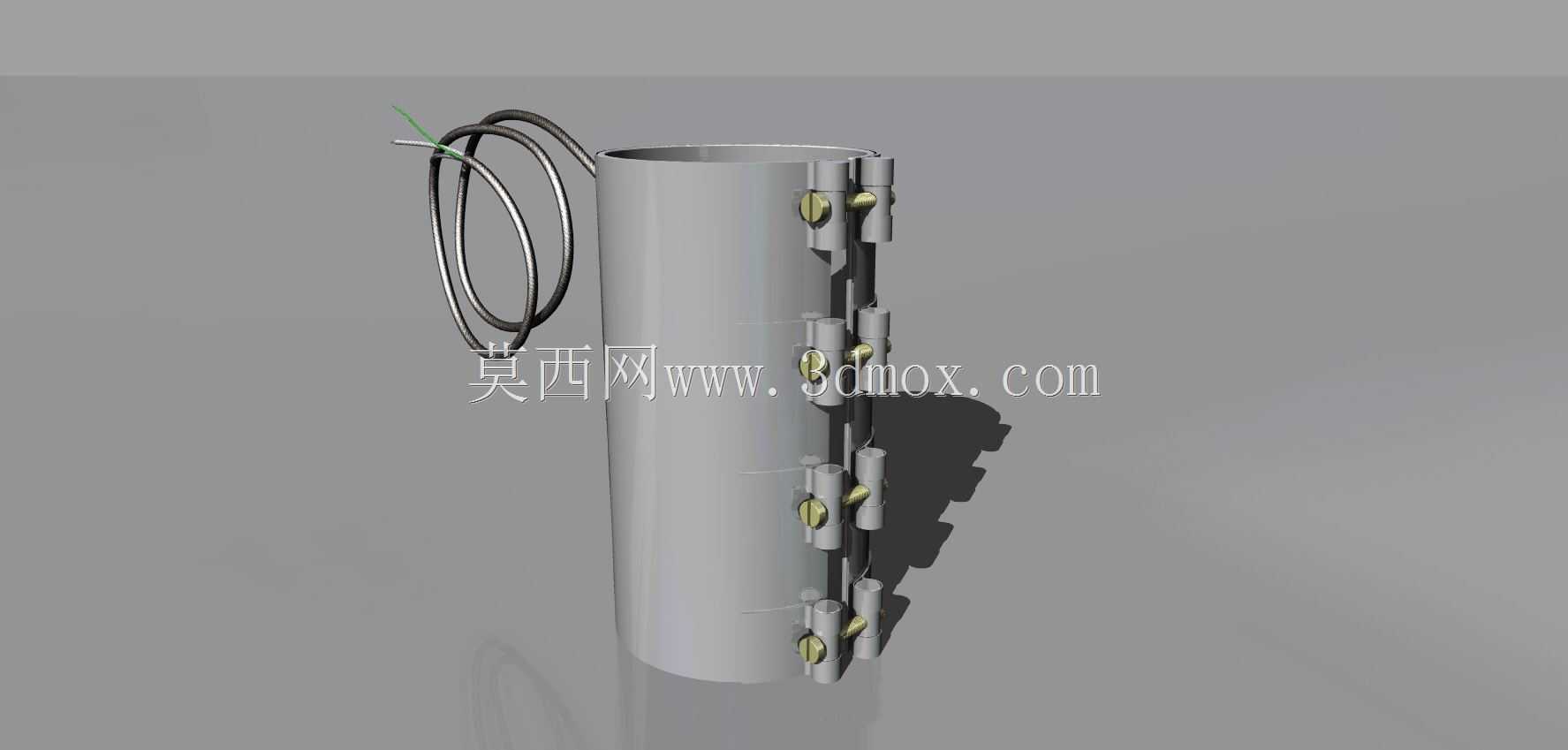

　　在工业加热类设备的配套结构选型中，大直径筒式电阻的适配场景覆盖了管道伴热、料筒预热、成型设备温区控制等多个工程领域，这款直径100mm的电阻结构，正是针对圆柱面均匀加热需求开发的配套部件。从实际安装边界来看，该电阻主体为圆柱筒体结构，内径匹配100mm直径的被加热工件外壁，安装时可直接包覆在工件外侧，无需额外加工复杂的适配基座，筒体侧面沿轴向布置多组快锁式紧固件，每一组紧固件都采用螺栓加压块的组合结构，安装时可逐点锁紧，让电阻内壁与被加热工件外壁紧密贴合，尽可能降低接触热阻，避免因贴合间隙导致的局部过热、加热效率下降问题。

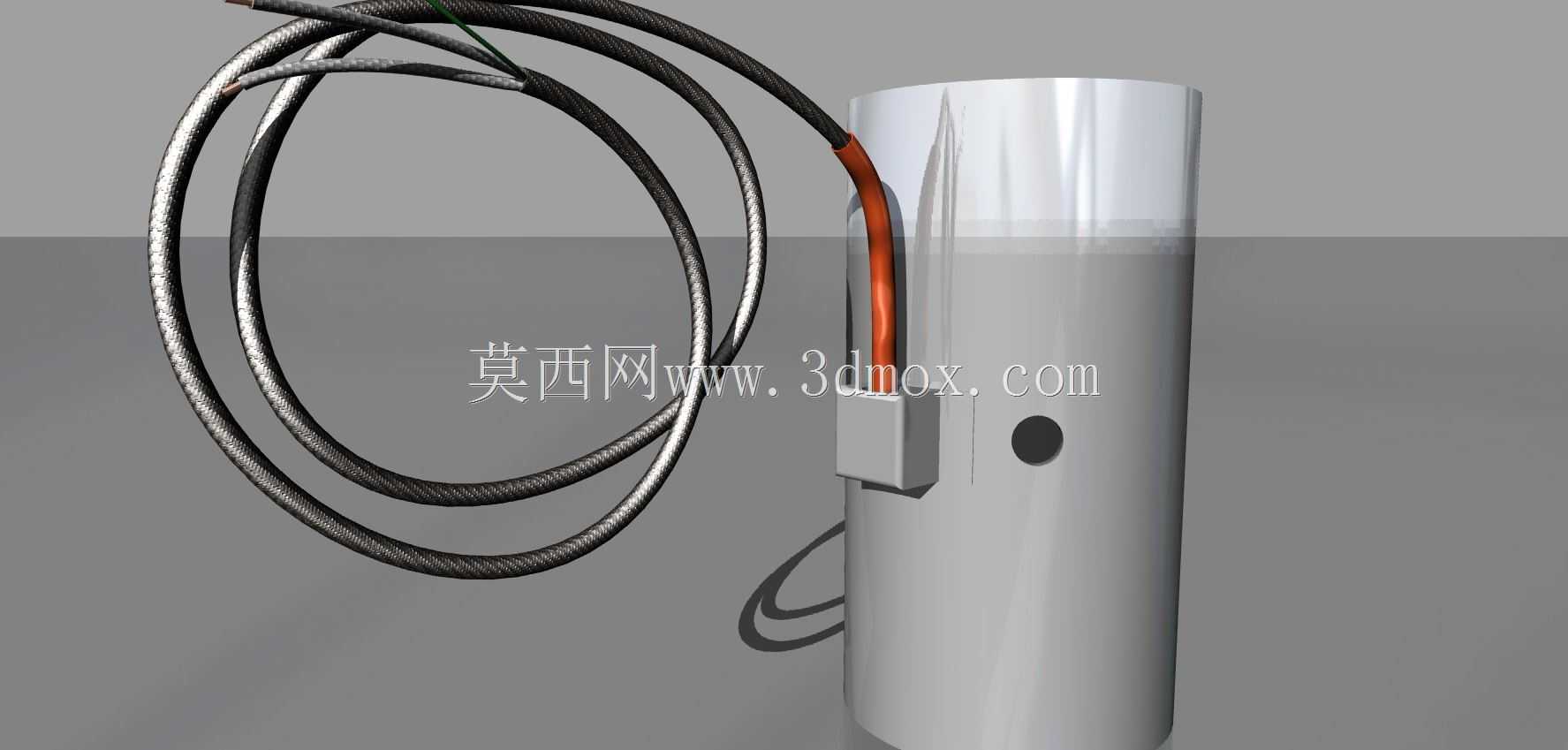

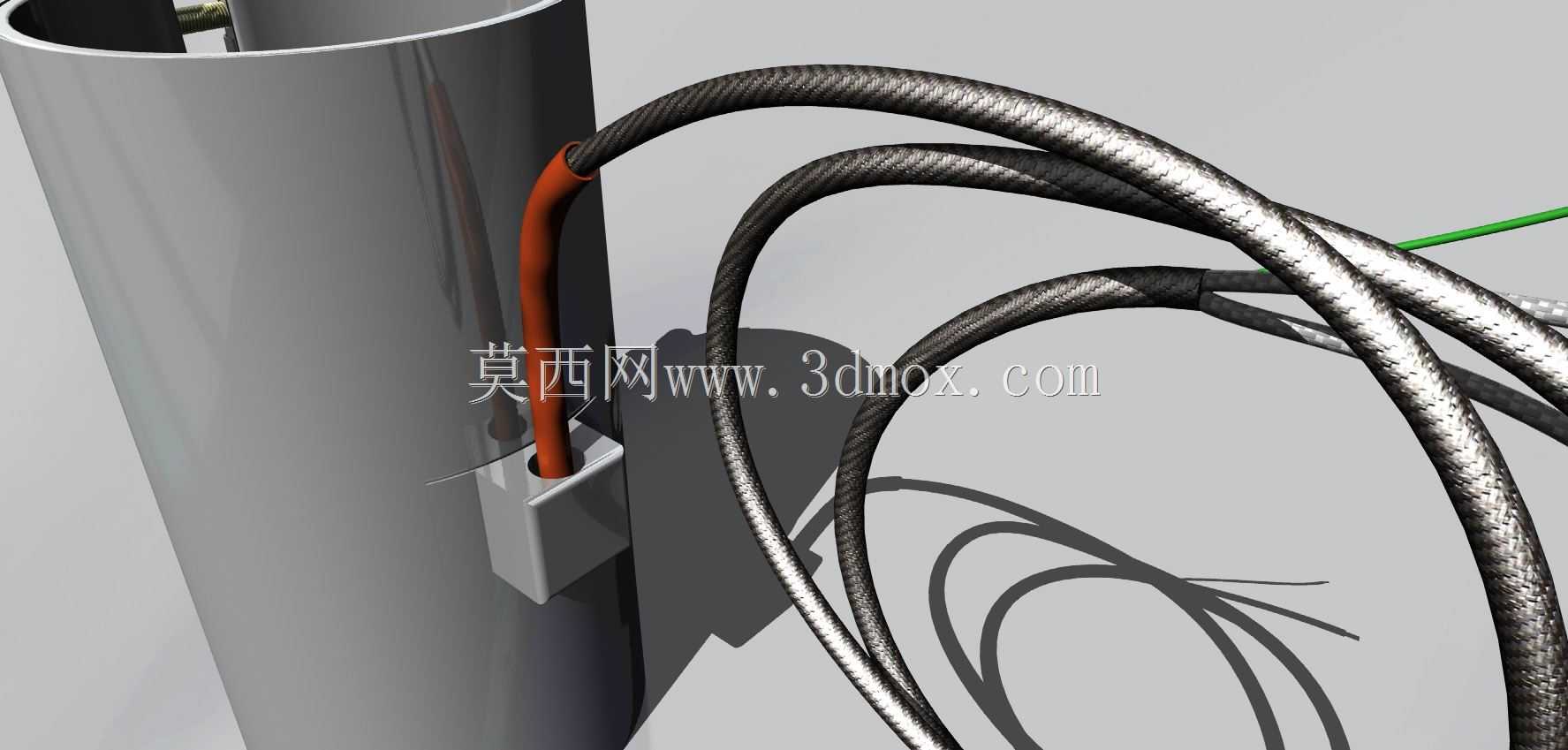

　　接线端从筒体侧上方引出，采用带绝缘护套的多股软线出线，出线位置做了防折弯处理，避免设备运行过程中因振动、拉扯导致接线端断裂，软线预留的弯曲半径满足工业布线的最小要求，可直接对接设备内部的温控回路，无需额外转接接线端子。从设计思路上，这款结构没有采用传统的整体式电阻套筒结构，而是将筒体沿轴向做了开合式的分体设计，侧面的紧固件全部松开后，筒体可沿开合缝展开，直接卡装在已经安装完成的管道或者料筒上，不需要拆卸被加热部件的两端连接结构，大幅降低了后期设备维护、更换电阻的拆装工作量，尤其适合已经投产的生产线设备改造场景，不用大范围拆解原有设备管路就能完成加热元件的更换作业。

　　在功能特性层面，沿筒体轴向均匀排布的锁紧点，能够保证整个圆周方向的压紧力一致，不会出现局部压接过紧导致电阻层受压破损、或者局部压接过松导致热传导效率不足的问题，每一个压块的接触面都做了圆弧适配，和筒体外壁的曲率完全匹配，锁紧时压力均匀分散在筒体接触面上，不会出现局部应力集中导致的筒体变形。出线端的位置特意避开了锁紧结构的安装路径，安装和拆卸紧固件的时候，工具不会磕碰接线部位，降低了安装过程中损坏接线的概率。

　　从实际应用场景来说，这类直径100mm的筒式电阻，常配套在挤出机的料筒段、小型反应釜的筒体伴热、流体输送管道的温度维持工位，相比缠绕式的电阻带结构，这种预成型的筒式电阻安装后同轴度更好，加热均匀性更优，不会出现电阻带缠绕间距不均导致的温区偏差。设计过程中已经预留了足够的安装间隙，筒体的开合缝处做了搭接结构，锁紧后接缝处不会出现明显的空隙，避免热量从接缝处散失，整个筒体的壁厚控制在合理范围，既保证了自身结构强度，又不会因为壁厚过大导致热响应速度变慢，温控系统调节温度的时候，电阻的热量能够快速传导到被加热工件上，温度滞后性控制在工业加热设备允许的范围内。

　　考虑到工业现场的安装误差，这款电阻的内径做了微小的正公差设计，即使被加热工件的外径存在合理范围内的加工偏差，也能顺利套装到位，配合侧面的锁紧结构，依然可以保证贴合紧密。锁紧用的螺栓采用标准通用规格，现场维护时如果出现紧固件损坏，不需要采购特殊规格的配件，用常规的五金标准件就能替换，降低了设备的后期维护成本。接线端的导线长度预留了足够的冗余，能够适配不同设备内部的布线距离，不需要额外延长接线，减少了接线节点，也就降低了线路接触不良的故障概率。
