径向连接型双金属测温仪表结构设计

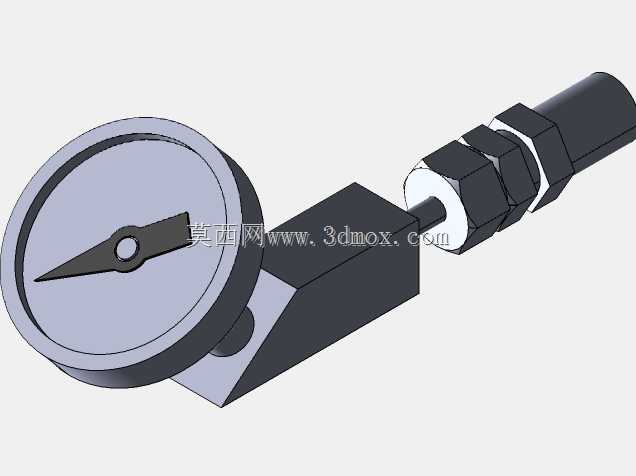

　　比轴向直连式的结构更适合狭窄管廊、设备夹层这类观察空间受限的安装场景。表盘部分采用圆形冲压金属外壳，边缘做了卷边收口设计，既可以提升外壳的结构刚性，避免现场磕碰导致表盘变形卡针，也能在表盘玻璃和壳体之间形成压紧密封结构，阻挡现场的粉尘、水汽侵入表盘内部，保护内部的传动机构和刻度盘。指针采用薄壁金属冲压成型，重心做了配平处理，在设备存在小幅持续振动的工况下，指针不会因为自身惯性出现晃针、偏摆的问题，保证读数的稳定性。连接固定段采用六角锁紧螺母加外螺纹的标准安装结构，螺纹规格适配工业现场最常用的管道测温接头尺寸，安装时只需要将探杆插入预留的测温安装孔，拧紧六角螺母就能完成固定，不需要额外设计定制连接法兰，大幅降低现场安装的适配成本。这款径向连接结构的双金属测温元件，是工业现场接触式温度检测场景里应用极广的机械式检测部件，和传统玻璃杆式温度计相比，它自带机械指针显示结构，不需要外接供电就能直接输出可视化的温度读数，抗机械振动性能更强，也不存在玻璃碎裂泄漏介质的风险，在管道、罐体、小型换热设备的就地温度指示场景里，完全可以替代玻璃温度计完成日常测温需求。从结构设计逻辑来看，整个部件分为三个核心功能段，分别是表盘指示段、连接固定段、感温探杆段，三个部分采用直角式径向布局，探杆轴线与表盘平面保持平行，这种布局的优势在于当探杆垂直插入水平布置的管道侧壁时，表盘的显示面会自然朝向操作人员站立的巡检通道方向，不需要额外调整表盘角度就能直接读数，

　　螺母和探杆之间预留了调整间隙，在螺母拧紧固定之后，还可以小范围转动表盘的朝向，适配不同方向的观察需求，不会因为螺纹拧紧的角度问题导致表盘朝向不利于读数。感温探杆部分采用薄壁金属护管包裹内部的双金属感温元件，护管的端部做了圆弧收口处理，既可以提升探杆插入时的导向性，避免尖锐边缘刮伤安装孔内的密封填料，也能减少探杆端部的应力集中，在探杆受到侧向力的时候不容易出现弯折断裂。内部的双金属感温片采用螺旋卷绕结构，这种结构可以在有限的探杆长度内，尽可能延长双金属片的有效长度，提升温度变化时的形变位移量，让指针的转动角度更大，刻度盘的分度值可以做得更细，提升测温的指示精度。从安装边界尺寸来看，整个表盘的外径控制在常规工业仪表的通用尺寸范围内，

　　安装时表盘外侧需要预留至少一个表盘半径的操作空间，方便日常巡检时擦拭表盘玻璃、核对读数；探杆的插入深度根据常见的管道壁厚做了适配，当安装在公称直径50以上的管道上时，探杆端部可以到达管道中心的介质流动区域，避免因为探杆插入过浅，仅测量管壁附近的滞流层温度导致读数偏差。连接段的六角对边尺寸符合标准扳手的开口尺寸，现场安装时不需要使用特制工具，用普通活动扳手或者呆扳手就能完成拧紧操作。在实际应用场景中，这类测温仪表常被用在蒸汽伴热管道、小型储水罐、液压系统油箱、空压机排气段这类不需要远传温度信号，只需要就地显示温度数值的位置，它的结构完全依靠金属热胀冷缩的物理特性工作，没有电子元器件，不存在电磁干扰影响测量精度的问题，

　　在强电磁环境的车间现场也能稳定工作。设计这款结构的时候，特意将指示段和连接段的衔接部分做了加强筋过渡，因为现场安装时操作人员往往会通过扳动表盘来辅助拧紧螺母，加强筋结构可以避免衔接处因为扭力过大出现断裂，同时也能提升整个部件的抗扭刚性，在长期使用过程中不会因为管道振动导致表盘和探杆之间出现相对松动，保证指针传动的同轴度，避免出现卡针、读数不准的问题。探杆和连接段的衔接位置做了密封焊接处理，不会出现介质顺着探杆外壁渗漏到表盘内部的情况，即使在带压的液体管道上安装使用，也能满足常规的低压密封要求。刻度盘的刻度采用径向排布方式，指针的转动中心和表盘圆心完全重合，从低温到高温的刻度区间均匀分布，操作人员在距离表盘半米到一米的巡检距离上，就能快速识别指针指向的温度数值，不需要凑近表盘仔细辨认，提升日常巡检的效率。
