双工位齿轮传动管材卷制加工设备结构

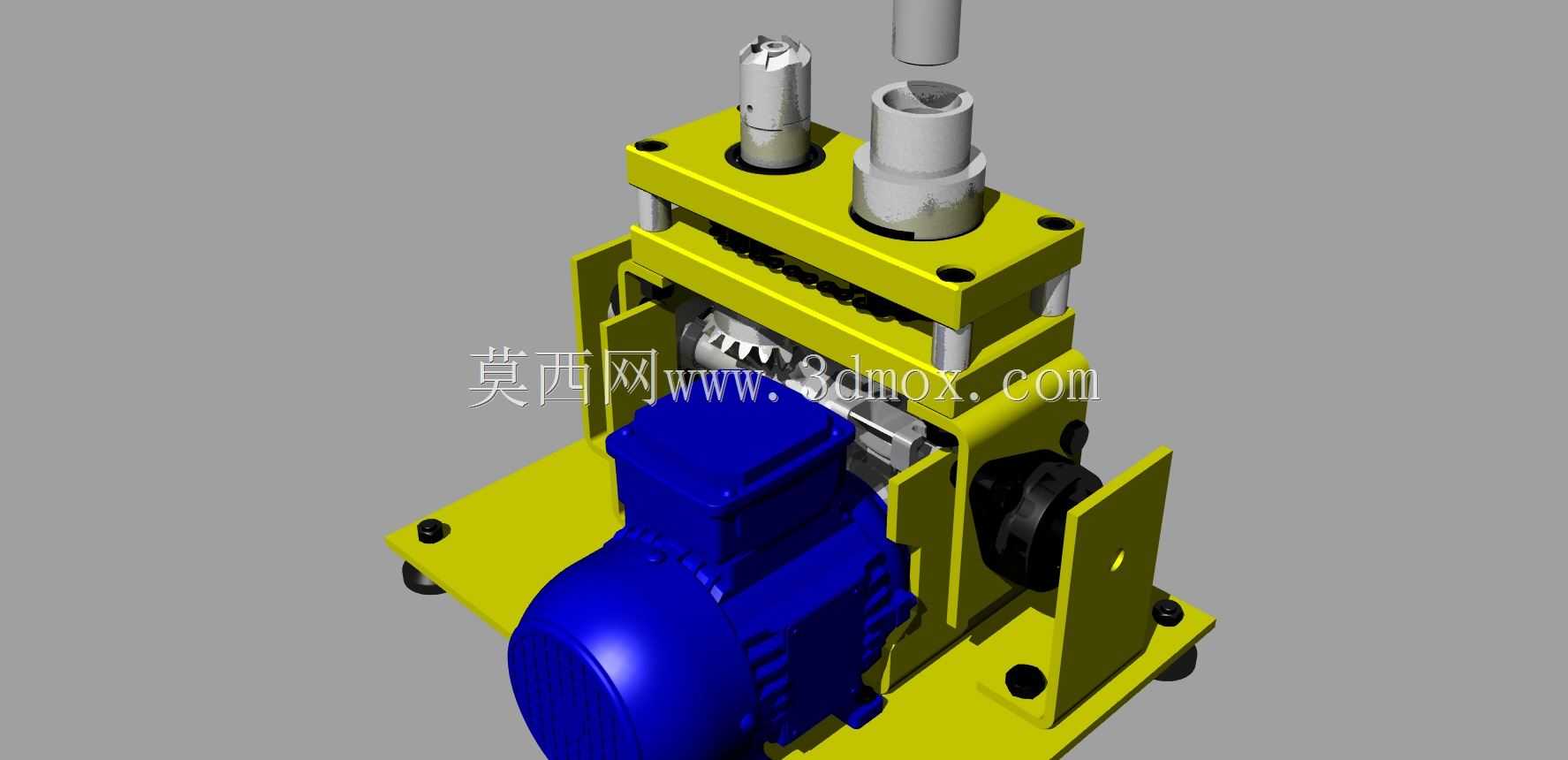

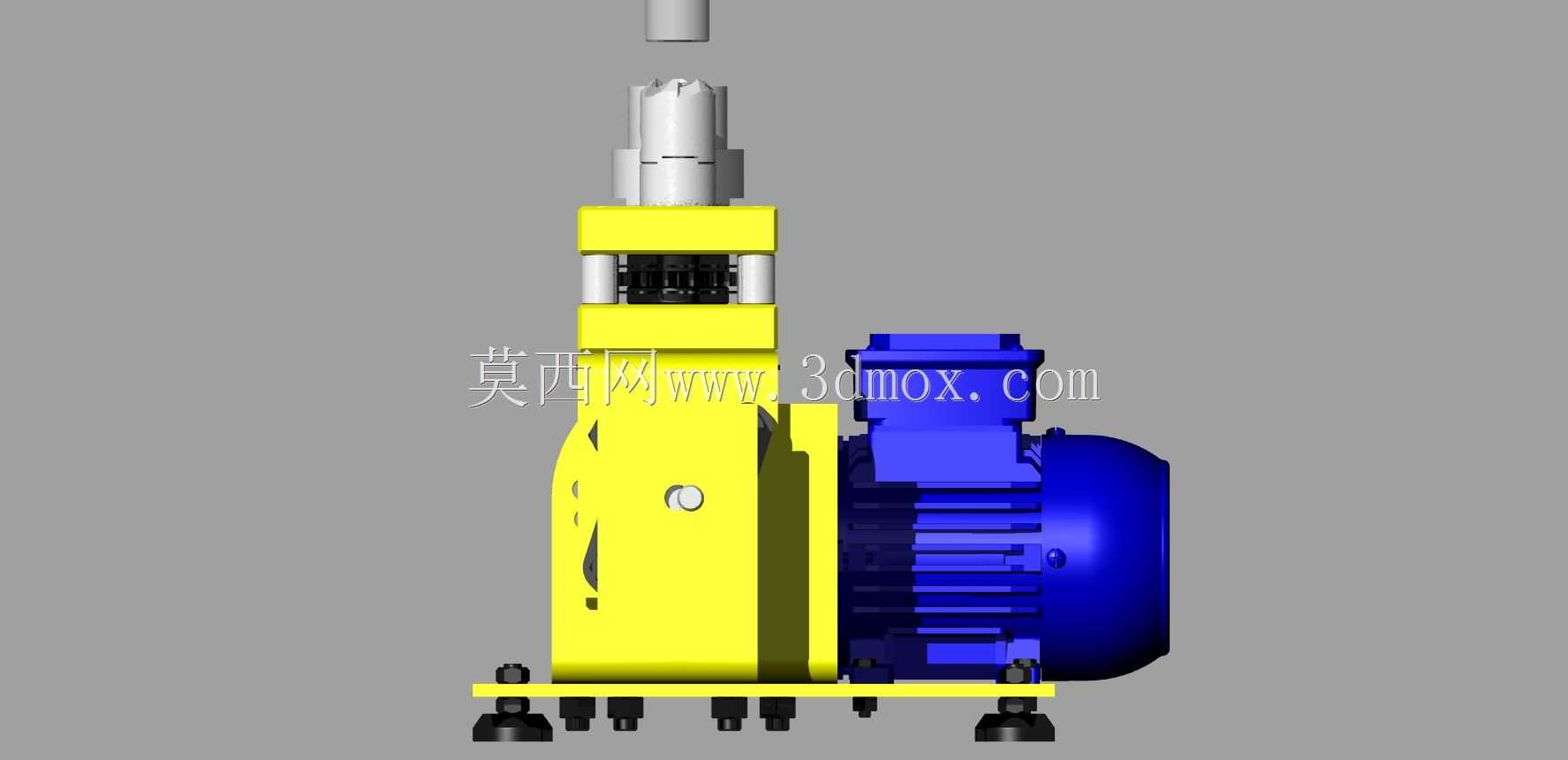

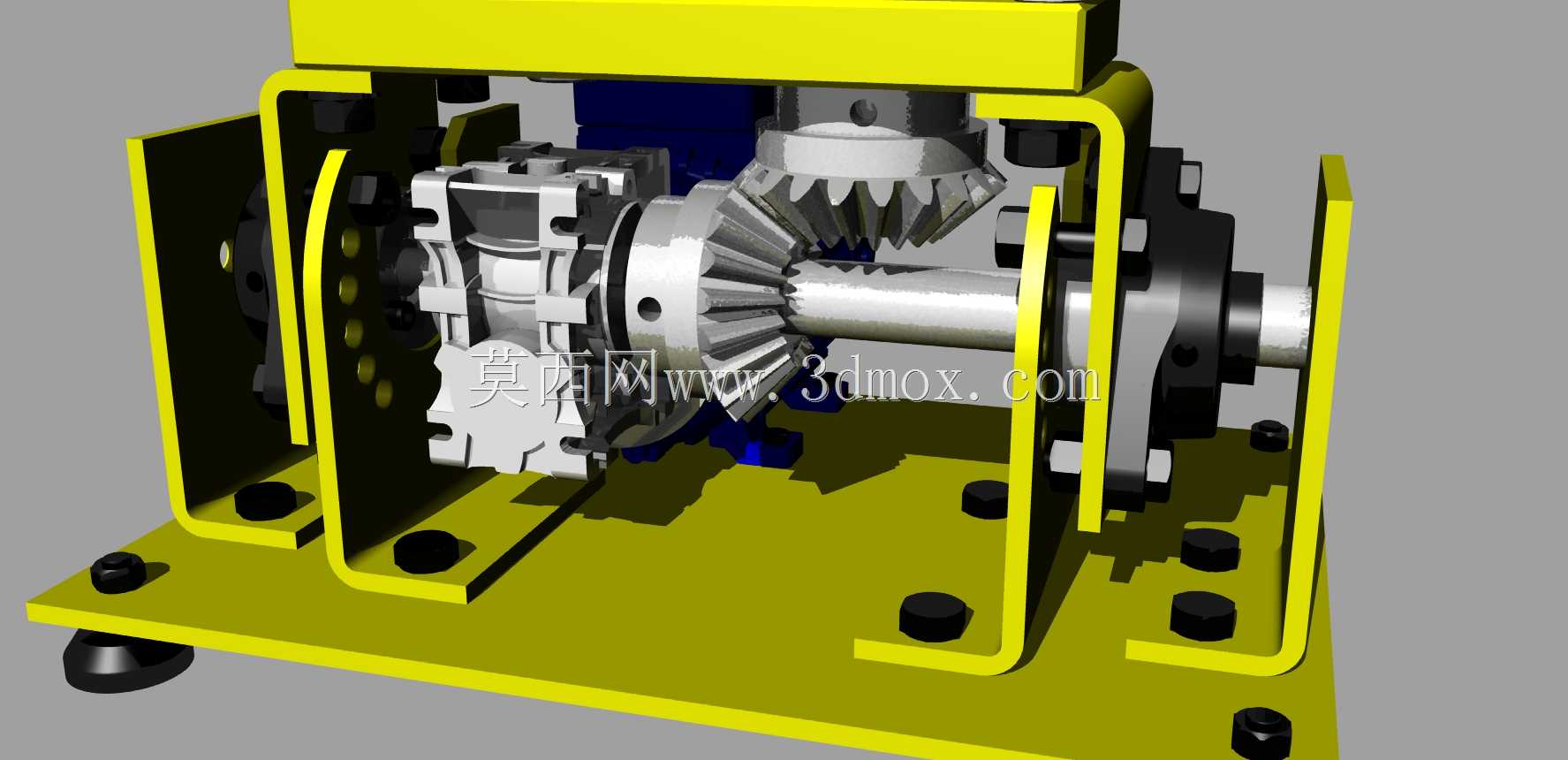

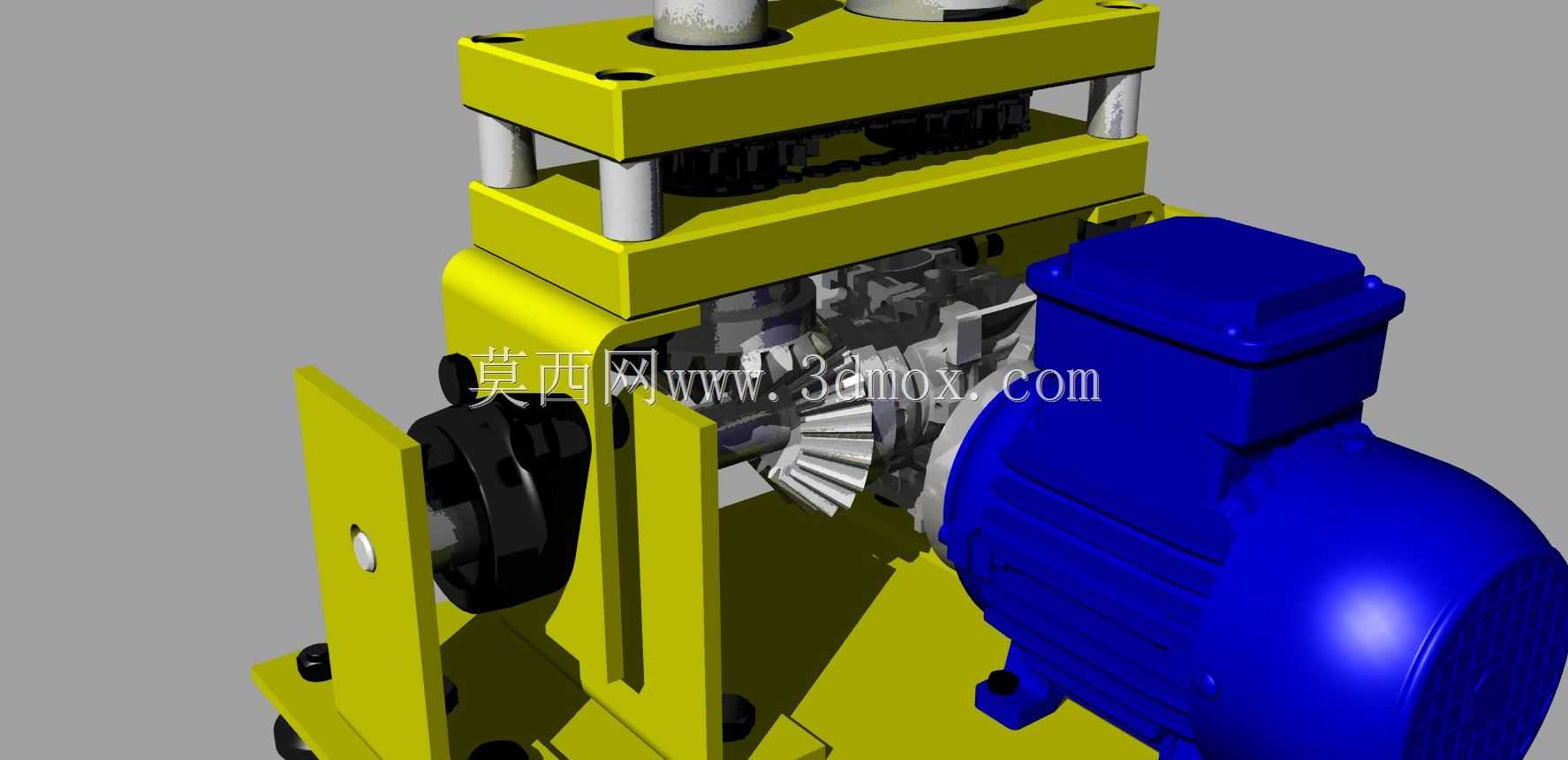

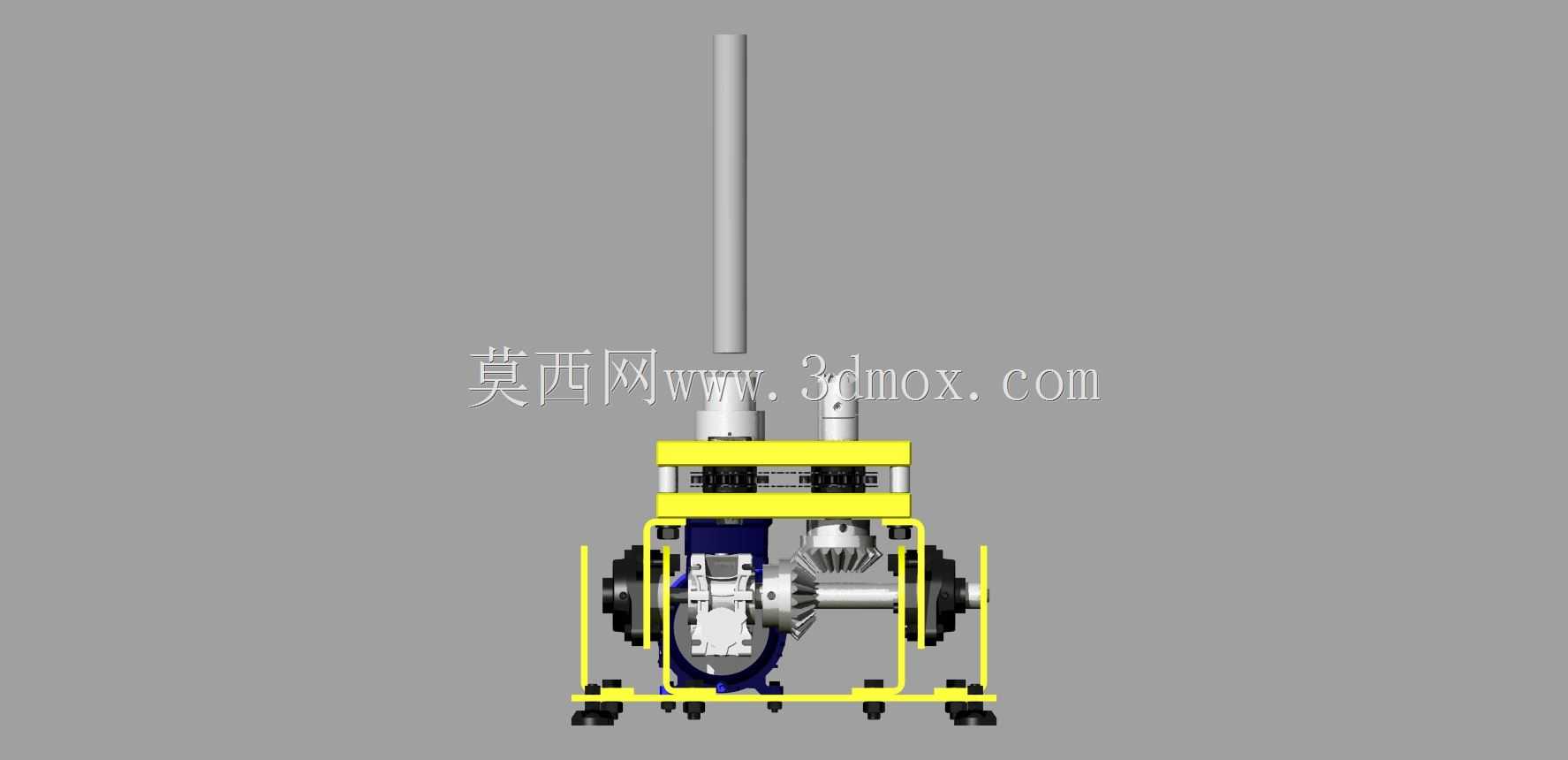

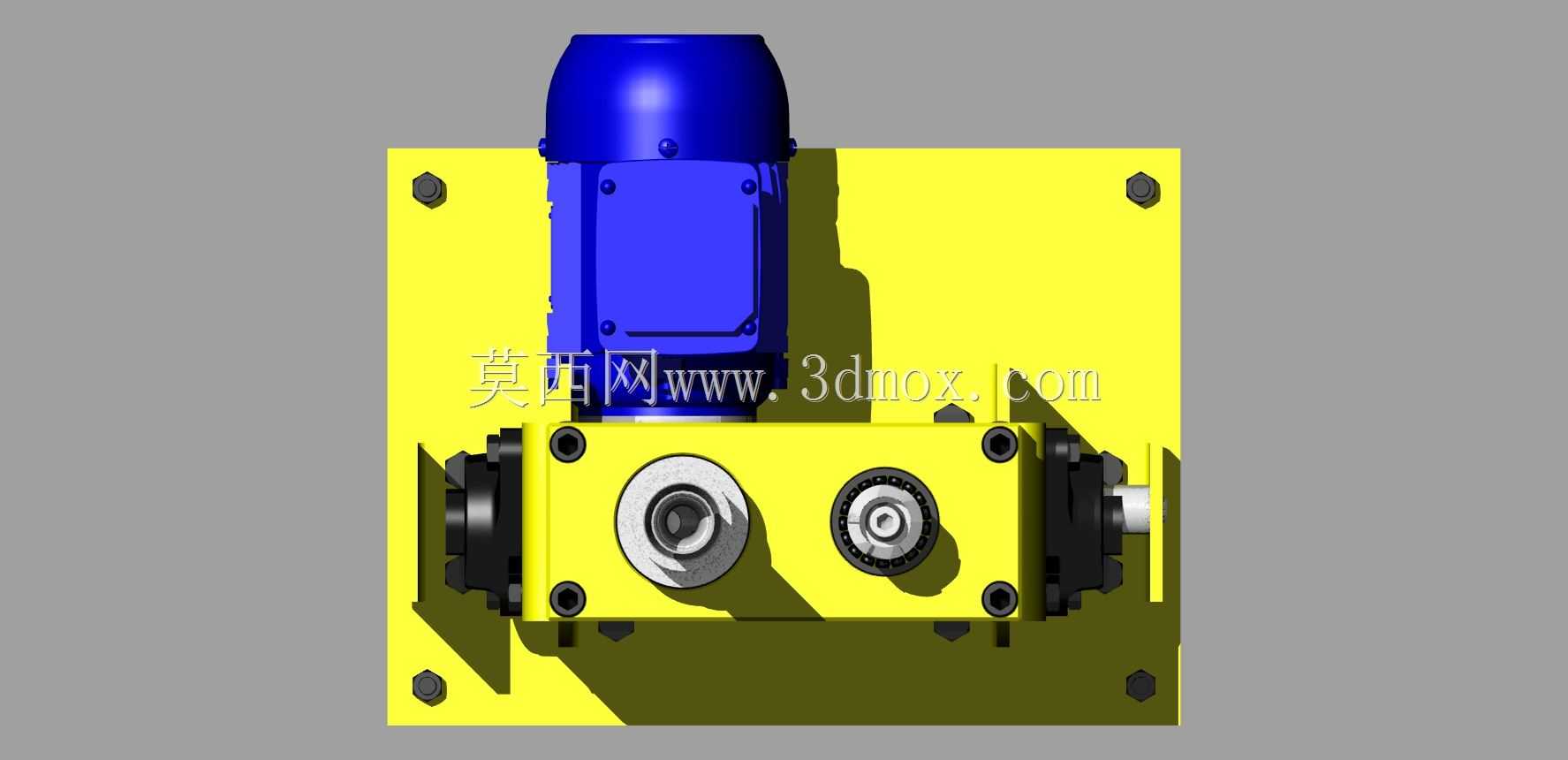

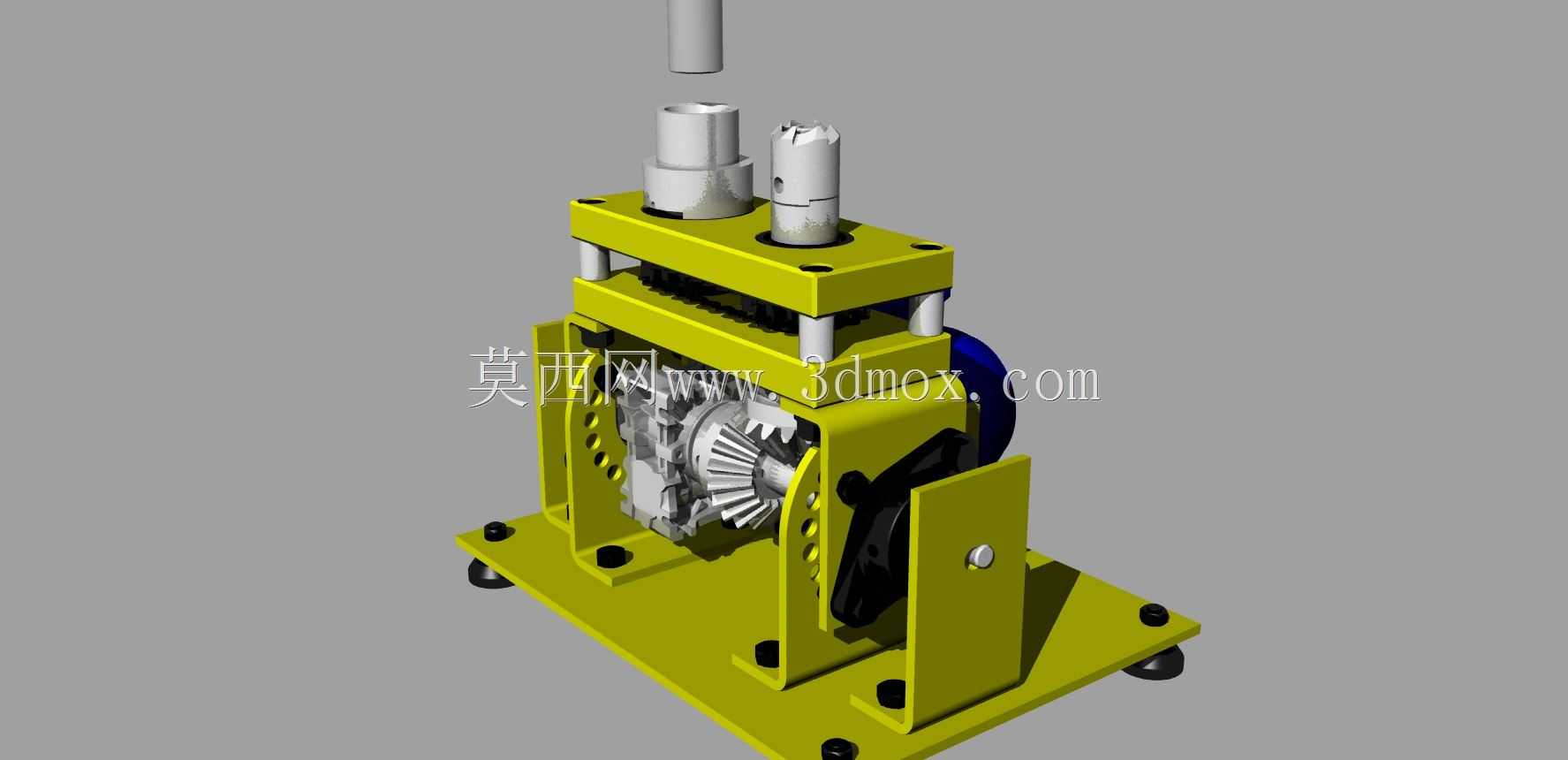

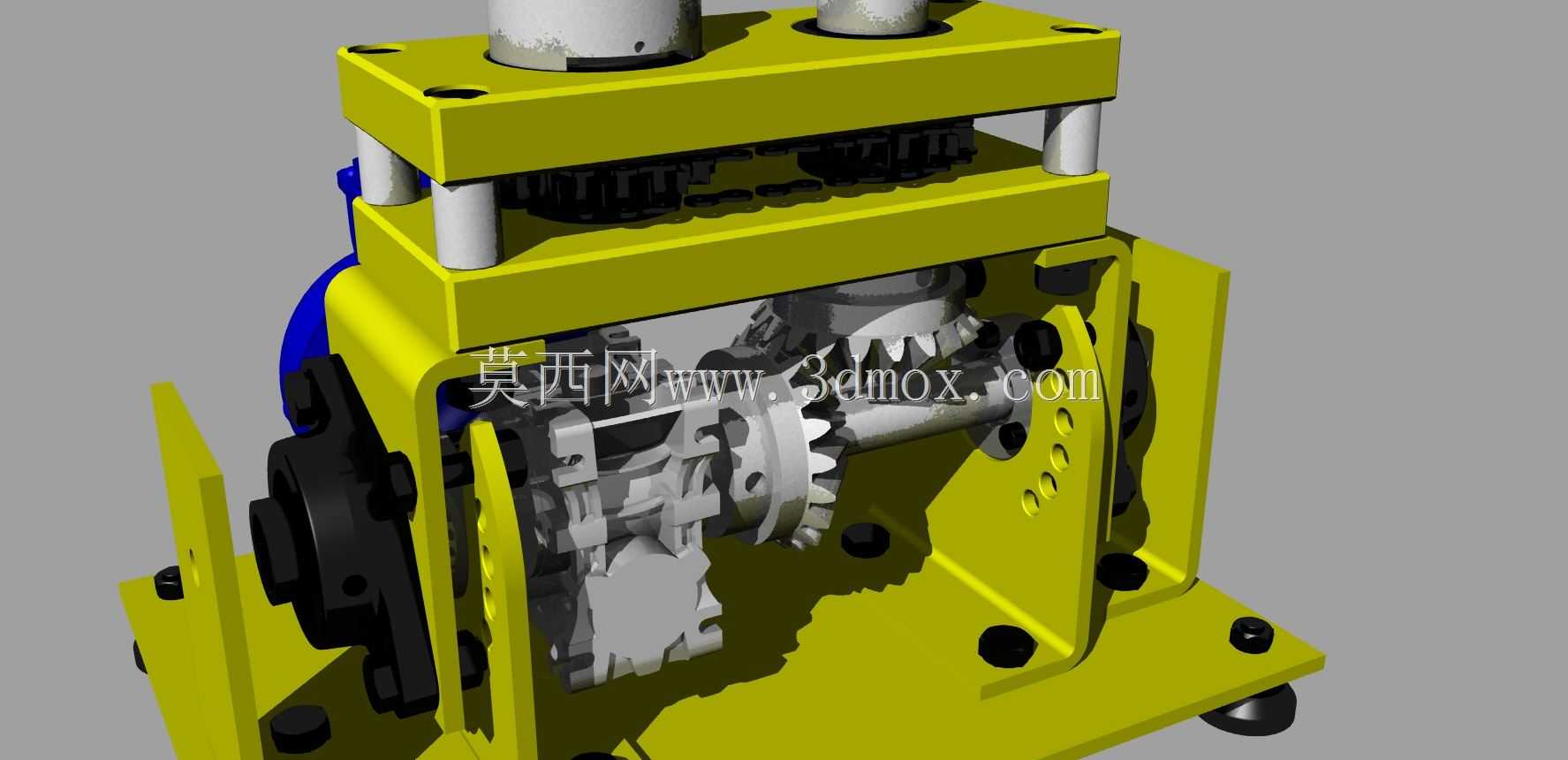

　　在管材二次加工的车间现场，这类卷管结构常被布置在型材下料区与成型焊接区的衔接工位，用来完成薄壁金属管、小口径复合管的圆弧卷制成型，适配护栏加工、小型管路预制、五金家具管件弯卷这类批量不大但成型弧度要求稳定的加工场景，相比大型弯管设备，它的占地更小，换型调整的步骤更少，适合多规格小批量的管件加工需求。从结构布局来看，整机采用上下分层的板式机架设计，上下安装板通过四根等高导柱实现刚性连接，底部安装板预留了脚轮固定孔位，既可以通过膨胀螺栓与地面做刚性固定，也能加装脚轮在车间内灵活转场，适配临时加工点位的布置需求。传动部分采用交错轴齿轮组传递动力，输入侧预留了动力安装接口，可适配手动摇柄或者低速电机驱动，齿轮啮合侧预留了0.1-0.

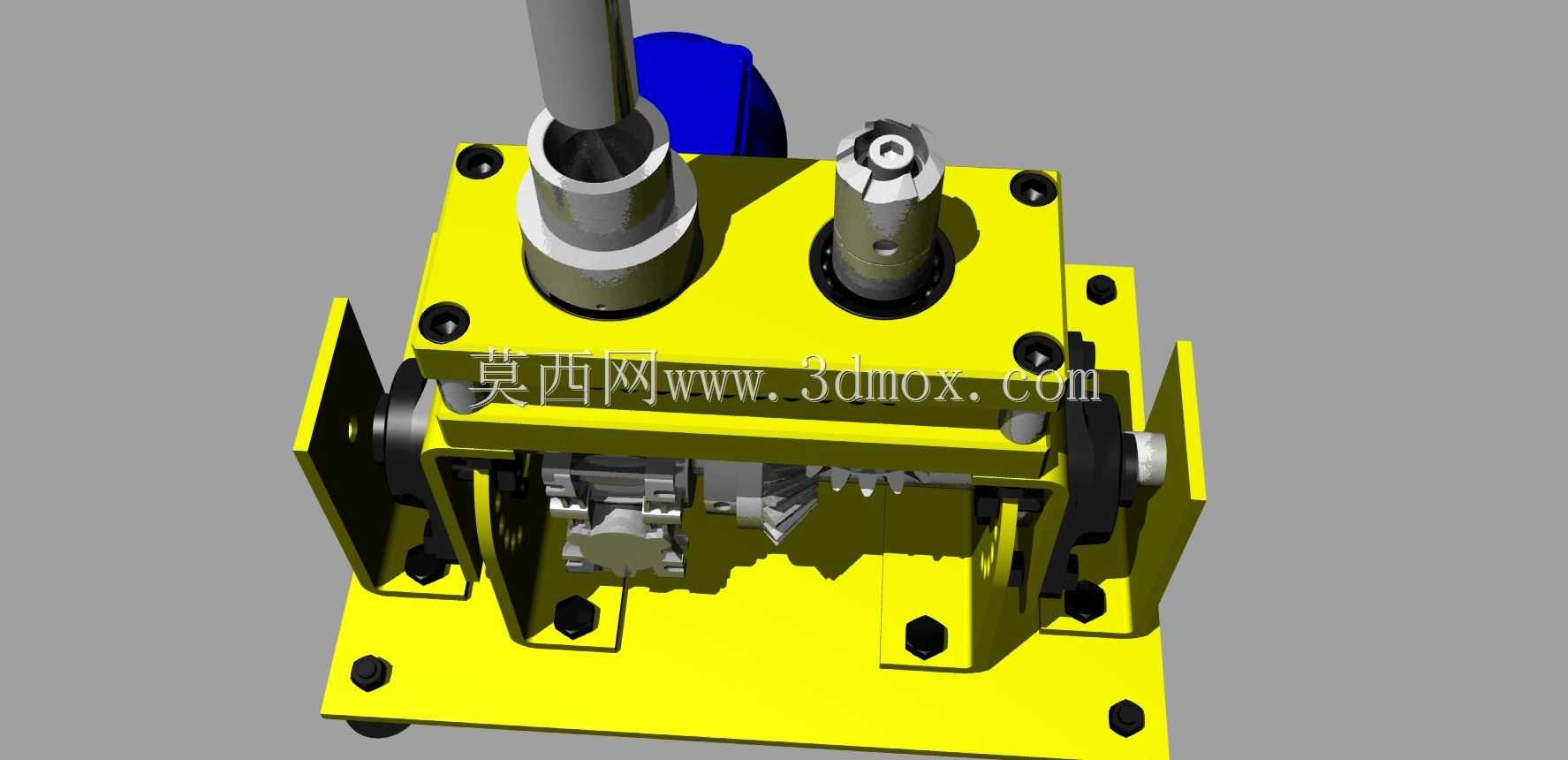

　　15mm的侧隙，既避免传动卡滞，也能减少长期使用的齿面磨损，齿轮轴两端采用带座轴承支撑，轴承座与侧板通过内六角螺栓锁紧，拆装维护时不需要完全拆解机架就能完成轴承更换。卷管执行部分采用双辊对称布局，两个成型辊轴的中心距可通过侧板上的弧形调节槽做微调，调节范围覆盖10mm到50mm外径的管材，调整到位后通过锁紧螺母固定辊轴位置，能适配不同壁厚、不同曲率半径的卷管需求，辊轴表面做了滚花处理，增加与管材表面的摩擦力，避免卷制过程中出现打滑跑偏的问题。设计过程中优先考虑了加工工艺性，所有板类零件均采用常规Q235钢板激光切割成型，安装孔位统一采用标准孔径，不需要定制特殊刀具就能完成所有机加工工序，装配时以导柱为定位基准，

　　先固定上下安装板的平行度，再依次装配侧板、传动齿轮、辊轴组件，最后调整齿轮啮合间隙与辊轴平行度，整个装配流程不需要专用工装，普通机修人员就能完成组装调试。机架的边角位置都做了倒角处理，避免操作过程中尖锐边角造成磕碰，传动齿轮的外侧预留了防护罩安装位，实际投产时可加装薄钢板防护罩，避免加工过程中铁屑落入齿轮啮合区造成齿面损伤，同时也能防止操作人员误触转动部件造成安全事故。从安装边界来看，整机的长宽尺寸控制在400mm*350mm以内，高度不超过380mm，不需要做专门的设备基础，放置在常规钳工工作台或者焊接工作台上就能开展加工作业，进料侧预留了足够的管材导向空间，长度1米以内的管材不需要额外做辅助支撑就能完成卷制，

　　更长的管材可搭配简易托架使用，不会出现进料端下垂导致的成型弧度偏差。设备的受力点主要集中在辊轴与侧板的连接位置，设计时对侧板做了局部加厚处理，在辊轴安装孔位周边增加了加强筋结构，卷制壁厚2mm以内的钢管时，侧板的变形量控制在0.02mm以内，能长期保证成型弧度的一致性，不会因为长期受力出现机架变形导致的加工精度下降。日常维护时只需要定期在齿轮啮合面、轴承位置加注润滑脂，检查辊轴锁紧螺母的松紧度，及时清理辊轴表面附着的金属碎屑，就能保证设备长期稳定运行，相比液压类弯管设备，它没有密封件老化、液压油泄漏的维护痛点，整体的使用成本更低，对车间现场的环境要求也不高，即使在多尘的焊接车间或者五金加工车间也能正常使用。
