商用胶囊咖啡机萃取腔滤杯结构设计

　　这套结构针对商用连锁咖啡馆的高频出餐场景设计，核心适配单份意式浓缩胶囊的高压萃取工况，日常单店日均出杯量覆盖150-300杯的使用强度，可直接替换同规格主流机型的原厂萃取腔组件，无需改动设备内部的水路固定点位。从实际使用的痛点出发做结构优化，首先解决长期高压萃取后的残留积液问题，杯体底部的导流槽做了1.2°的倾斜角度设计，萃取完成后残余咖啡液会顺着导流筋汇入中心排液口，不会在腔体内积存发馊，减少每日打烊后的清洁工作量，店员只需用高压水枪冲3秒即可完成腔体清洁，无需拆解小零件。杯身的侧壁做了三段式环形加强筋，既可以承受9bar的静态萃取水压，也能抵消胶囊穿刺瞬间的瞬时冲击压力，避免长期使用后杯体出现形变导致的漏水泄压问题，

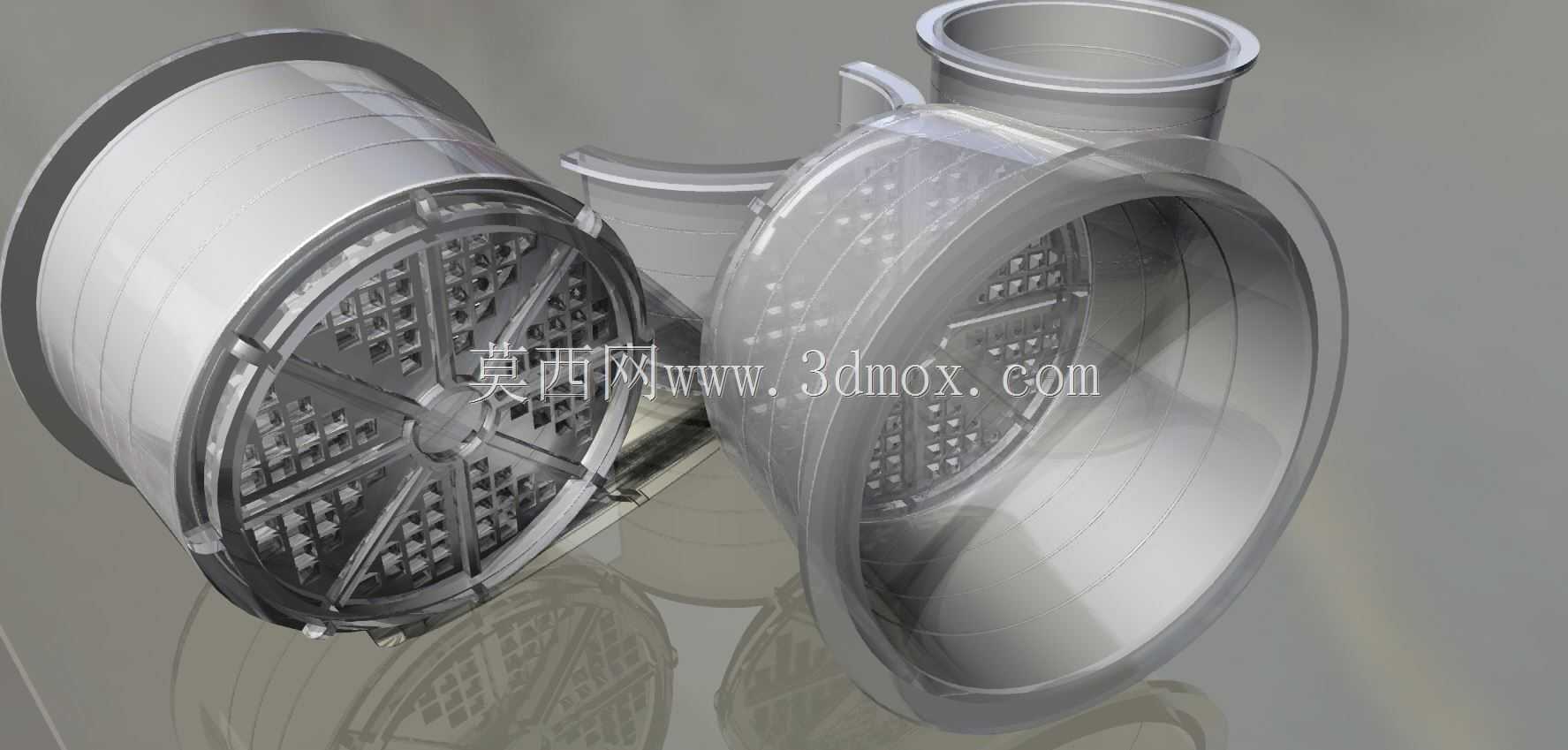

　　加强筋的凸起高度控制在0.8mm，不会和胶囊外壁产生卡滞，胶囊放入和取出的顺滑度不受影响。杯口的密封唇边做了外翻式圆弧过渡，和设备上盖的硅胶密封圈贴合时，接触面积比常规直边结构大27%，高压萃取时不会出现边缘喷溅的问题，唇边的厚度做了渐变处理，靠近外侧的位置厚度1.5mm，保证和密封圈的挤压密封量，靠近内侧的位置厚度1mm，避免胶囊放入时被唇边刮破铝箔封膜。底部的过滤孔阵列采用非均匀排布设计，中心区域的过滤孔直径0.6mm，孔间距1.2mm，对应胶囊中心的咖啡粉高密度区域，保证水流穿透粉层的阻力均匀，外围区域的过滤孔直径0.8mm，孔间距1.8mm，适配胶囊边缘粉层较薄的区域，避免出现边部过萃的问题，所有过滤孔的边缘都做了0.

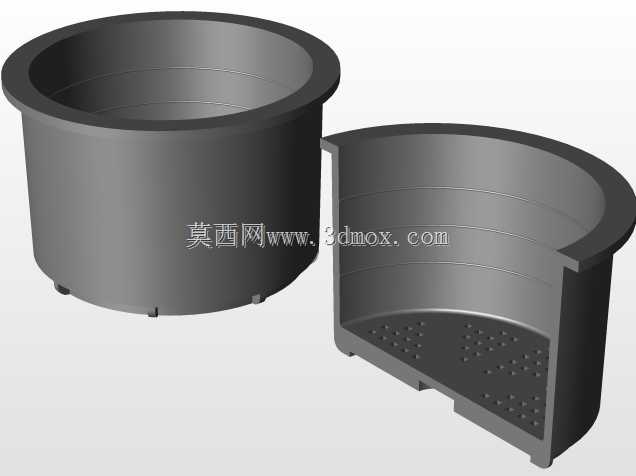

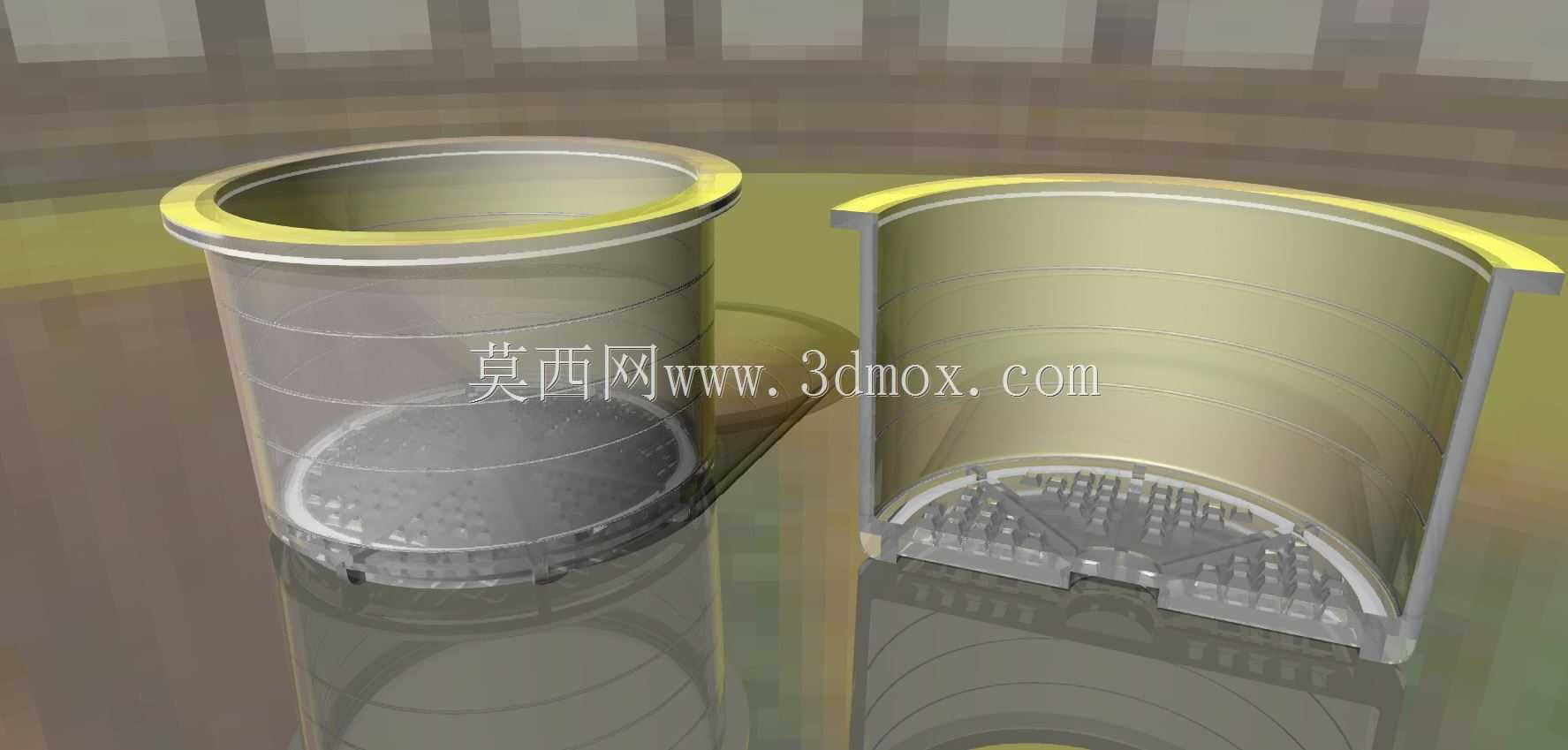

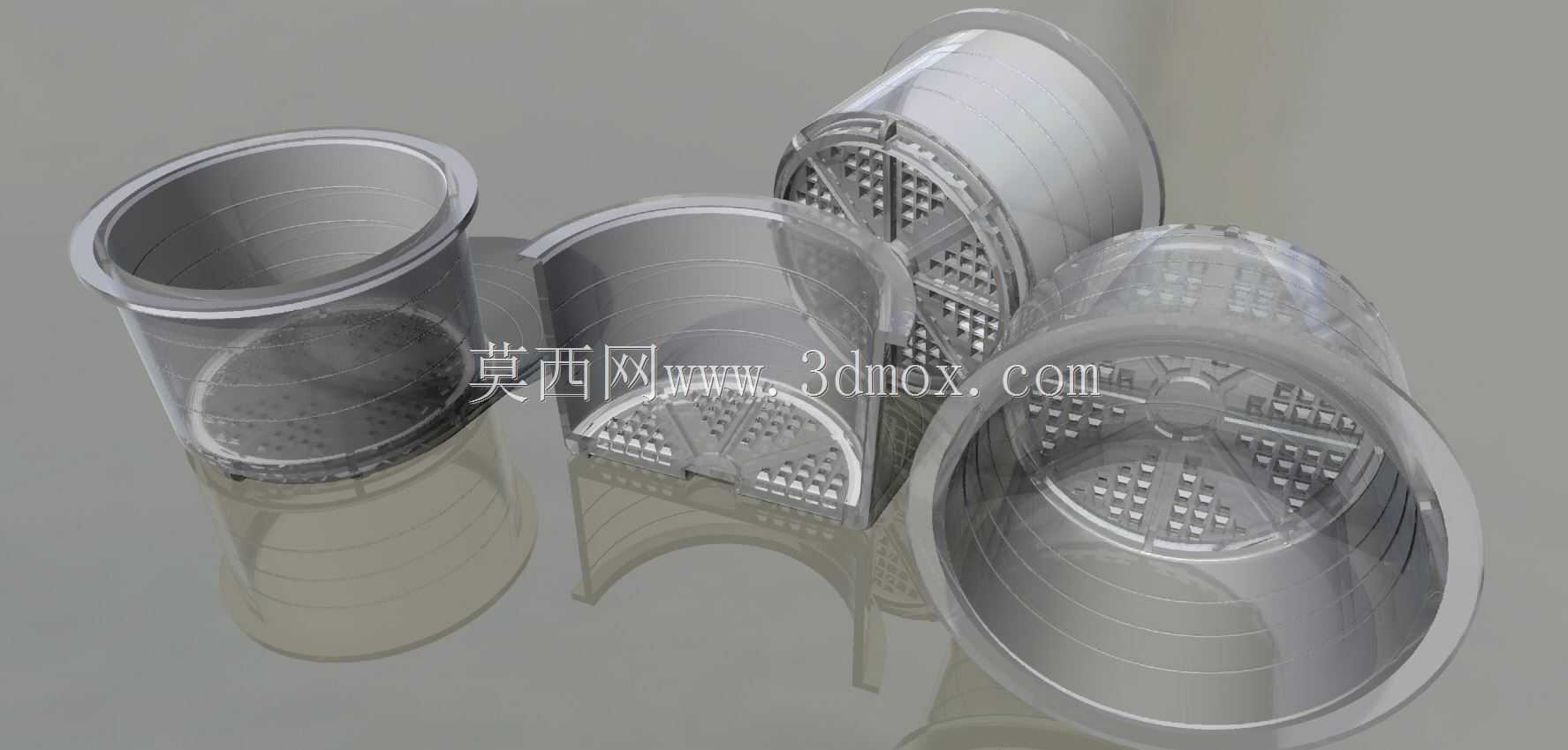

　　1mm的圆角钝化处理，不会残留咖啡细粉堵塞孔道。安装边界上，杯体的整体外径匹配标准58mm萃取腔的安装位，总高度控制在42mm，底部的定位凸台直径32mm，和设备底座的定位槽间隙配合，单边间隙0.1mm，安装时无需调整对位，放入即可卡紧固定，侧边的导向筋宽度2mm，和设备腔体内的导向槽对应，避免安装时出现旋转错位。考虑到商用场景下的冷热交替工况，杯体的壁厚做了均匀化处理，整体壁厚2mm，没有厚薄突变的位置，长期接触90℃以上的热水以及常温清洁水交替，不会出现应力开裂的问题，内壁的表面粗糙度控制在Ra0.8，减少咖啡渍的附着，日常使用中不会出现难以清理的色素沉积。杯体的半剖结构验证了内部流道的合理性，水流从顶部进入后，

　　会顺着侧壁的环形缓冲槽均匀漫流到胶囊表面，不会出现单点水流直冲粉层导致的通道效应，萃取后的咖啡液经过滤孔汇入底部的集液腔，再顺着中心出液口流入下方的接杯区域，整个流道没有直角死区，不会积存咖啡液和细粉。针对不同烘焙度的胶囊适配性，结构上预留了0.5mm的胶囊高度兼容余量，无论是标准厚度的铝制胶囊还是加厚的可降解材质胶囊，都可以顺利放入腔体，上盖闭合时的穿刺针可以精准对准胶囊中心位置，不会出现穿刺偏移导致的萃取不均问题。日常维护时，整个滤杯可以直接从腔体内取出，没有和设备固连的结构，不需要工具即可完成拆卸，定期深度清洁时可以将滤杯放入洗碗机高温清洗，材质的耐温范围覆盖-20℃到120℃，不会因为高温清洗出现形变或者材质变脆的问题。从结构强度的验证角度，杯体可以承受15bar的水压测试无渗漏、无塑性形变，满足商用设备的安全冗余要求，环形加强筋的位置经过应力仿真优化，最大应力点出现在加强筋根部，应力值远低于材质的许用应力，长期循环使用的疲劳寿命满足10万次萃取的使用要求。
