多瓶位便携药剂收纳塑料盒结构设计

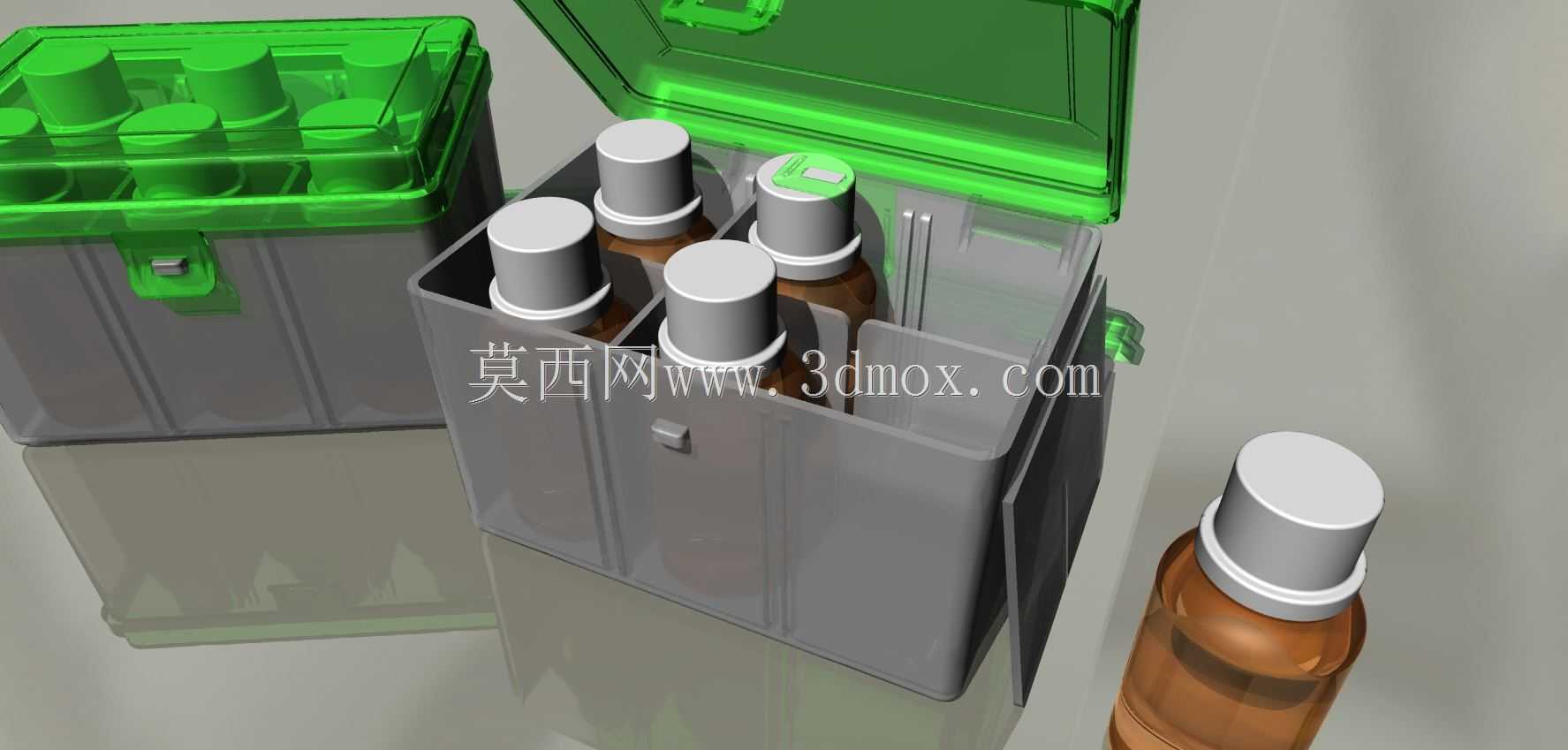

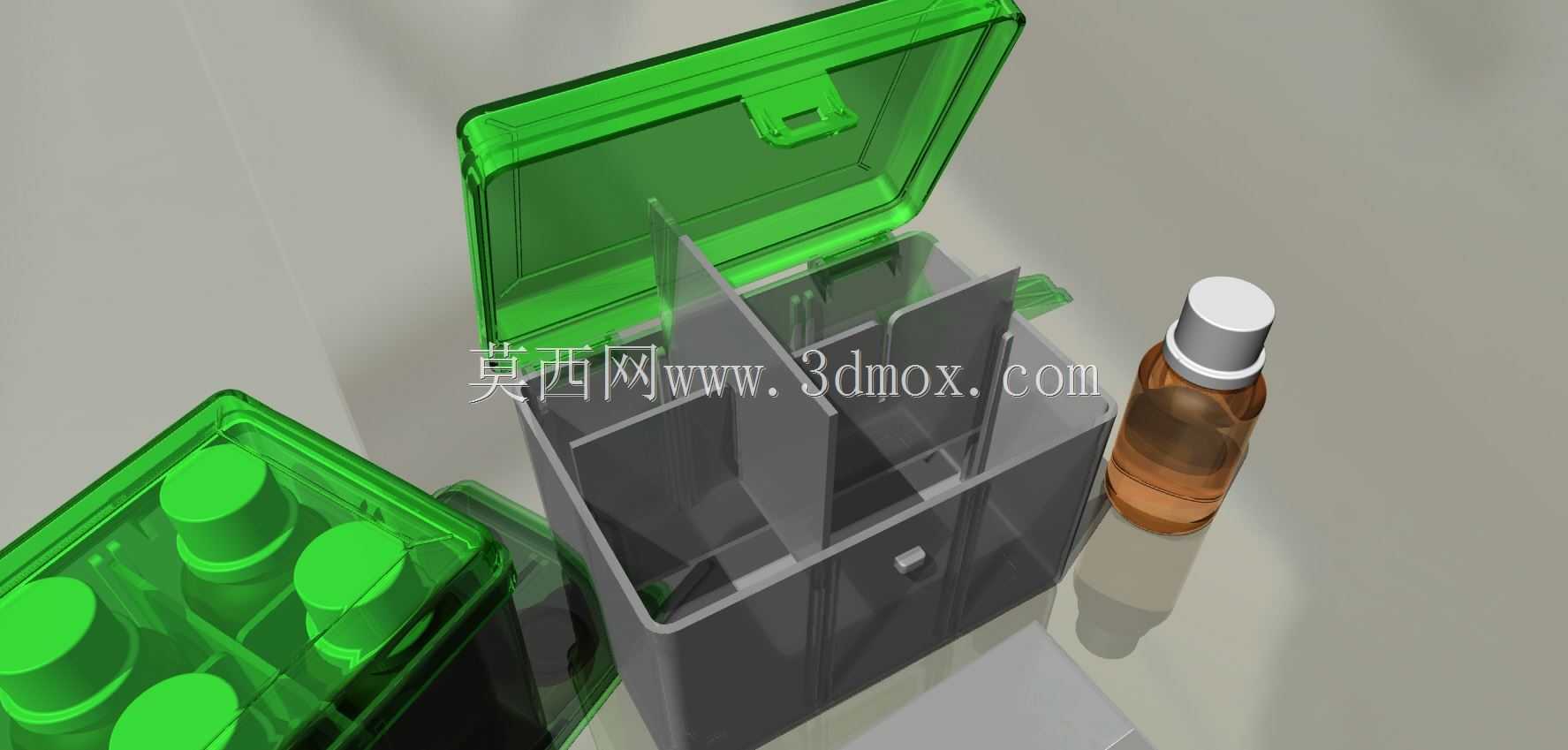

　　这款多瓶位塑料收纳盒，主要面向户外作业、医疗外勤、实验室样本转运等需要携带小容积瓶装试剂、药剂的场景，解决零散瓶装物品携带过程中磕碰、漏液、混放的实际问题。从结构设计来看，盒体采用带翻盖的一体式注塑成型思路，翻盖与盒身通过侧边的薄壁铰接结构实现开合，无需额外加装金属合页，既减少装配工序，也避免金属部件在潮湿、药剂腐蚀环境下生锈失效的问题。盒体内部设置了多道竖向分隔筋，将内部腔体分割为多个独立的柱状容纳位，每个容纳位的内径与常规小口径药剂瓶的外径匹配，预留0.8-1.2mm的装配间隙，既方便瓶子取放，也能在携带过程中限制瓶身的径向晃动，避免瓶身之间相互碰撞导致瓶盖松动、瓶身破损。盒盖内侧对应每个容纳位的位置，设置了环形的凸起压边，

　　当盒盖闭合时，压边会刚好抵在每个药剂瓶的瓶盖顶面，限制瓶身在竖向的窜动，即使盒子倒置或者受到颠簸冲击，瓶身也不会从容纳位中脱出。盒身的侧壁做了加厚的筋条设计，在不整体增加壁厚的前提下提升盒体的抗挤压能力，避免堆叠或者外力挤压时盒体变形挤压内部瓶身。从外形尺寸来看，这款收纳盒的整体长宽比控制在1.2:1左右，高度略高于常规50ml药剂瓶的高度，单手握持时可以完全贴合手掌轮廓，侧边还预留了小型的锁扣卡位，盒盖闭合后通过侧边的弹性卡扣实现锁止，卡扣的扣合行程设计为2mm，扣合力控制在15-20N，既可以保证携带过程中不会意外脱开，也能单手完成开合操作。盒体的边角全部做了R3-R5的圆角过渡，

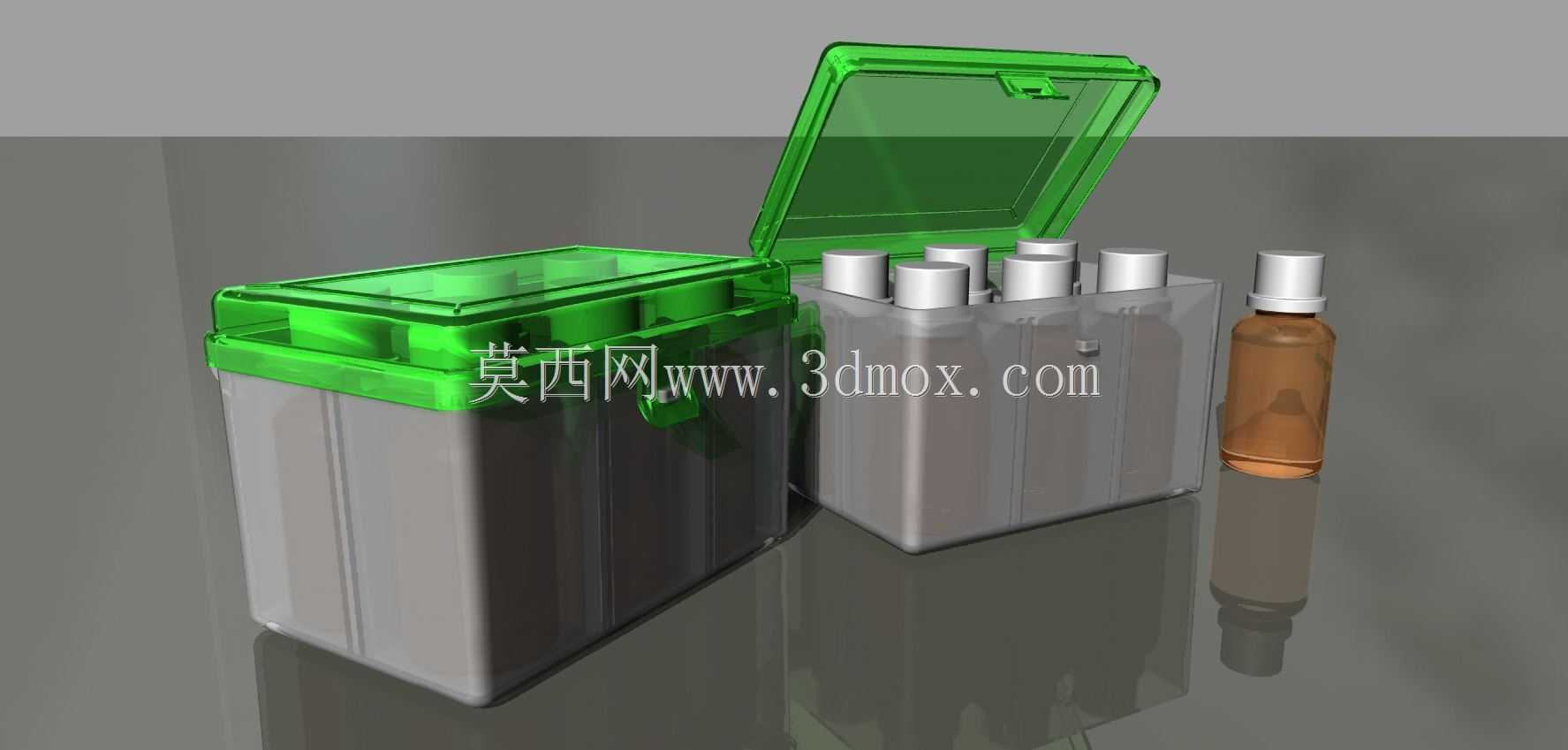

　　避免尖锐边角在携带过程中刮蹭衣物或者划伤操作人员，同时圆角设计也能提升注塑成型时的熔体流动性，减少尖角位置的应力集中，提升塑件的抗冲击性能。透明翻盖采用半透明的绿色塑料材质，一方面可以不用开盖就直接观察内部药剂瓶的存放数量和状态，另一方面半透明材质可以过滤部分强光，避免内部见光易分解的药剂长时间受光线直射失效。在实际使用场景中，这款收纳盒可以适配不同直径的小容积瓶装物品，内部的分隔筋可以根据存放需求调整间距，部分不需要的分隔位可以拆除分隔筋，用来存放体积稍大的辅助工具，比如采样棉签、一次性手套等配件。设计过程中充分考虑了注塑成型的工艺性，所有的拔模斜度控制在1.5度-2度之间，盒体的壁厚均匀控制在2mm左右，

　　避免壁厚差异过大导致注塑时出现缩痕、翘曲等缺陷，翻盖的铰接位置采用薄壁柔性结构，反复开合的寿命可以达到万次以上，满足日常高频使用的需求。盒体底部设置了四个小型的防滑凸点，放置在光滑台面时可以增加摩擦力，避免滑动倾倒。不同于普通的开放式收纳盒，这款带锁扣的密封翻盖结构还具备一定的防泼溅能力，如果瓶身出现少量漏液，会被限制在独立的容纳槽内，不会渗漏到盒外污染其他物品，也不会和其他位置的瓶身接触造成交叉污染。在结构验证阶段，针对盒体的抗跌落性能做了针对性优化，从1.2米高度自由跌落至水泥地面时，盒体不会出现开裂，卡扣不会脱开，内部的瓶身也不会出现破损，满足外勤携带的使用强度要求。
