卡尼维特蝴蝶甩刀结构三维设计

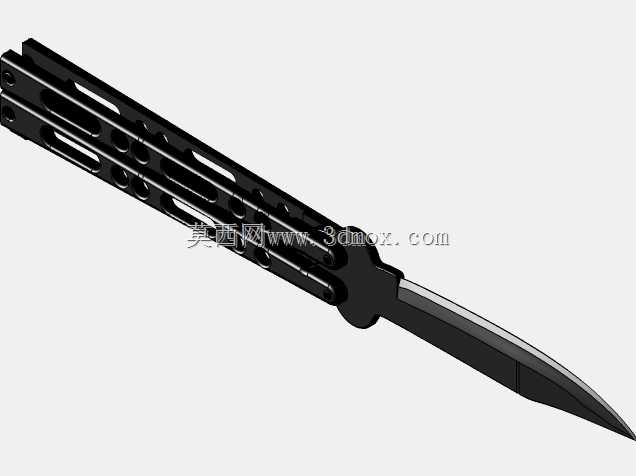

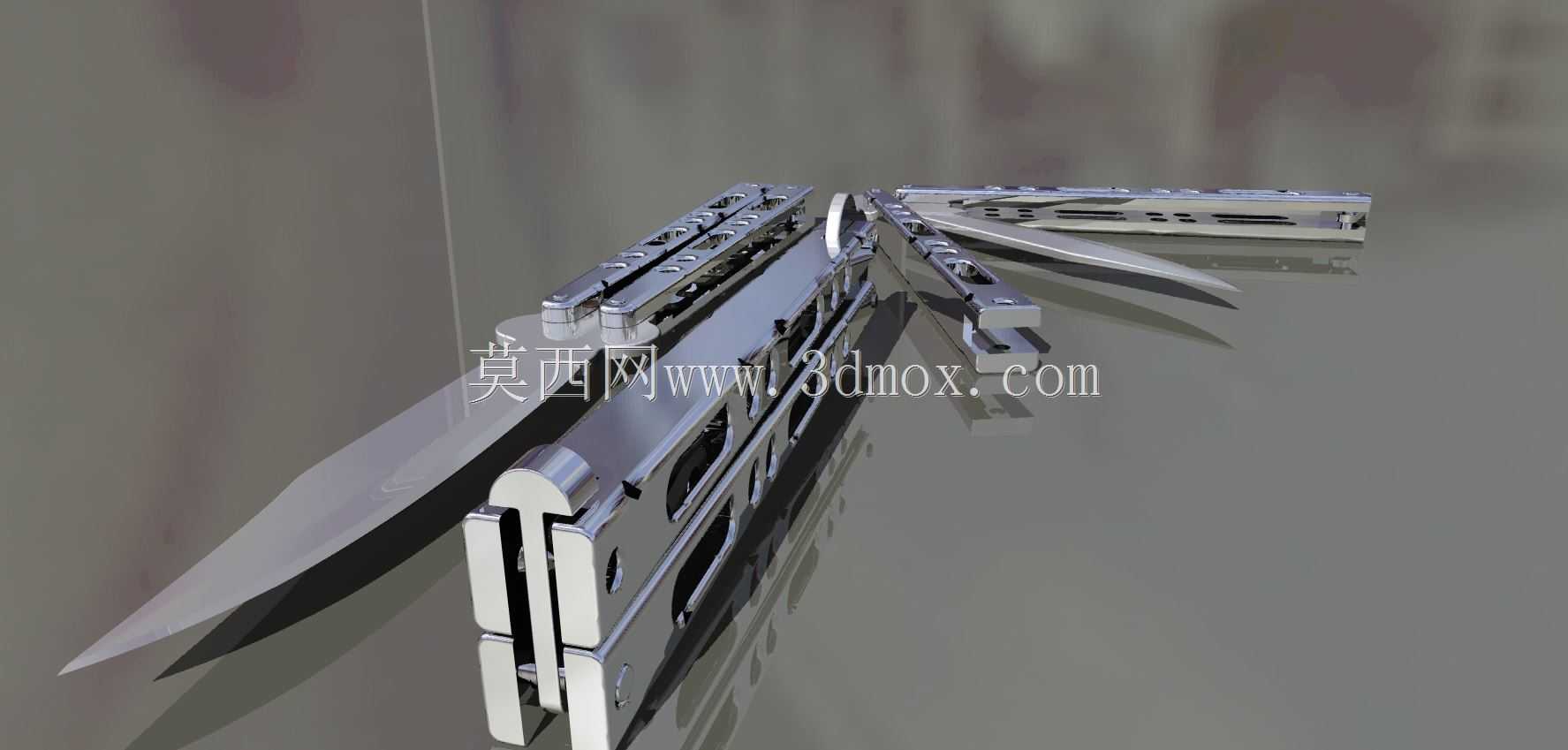

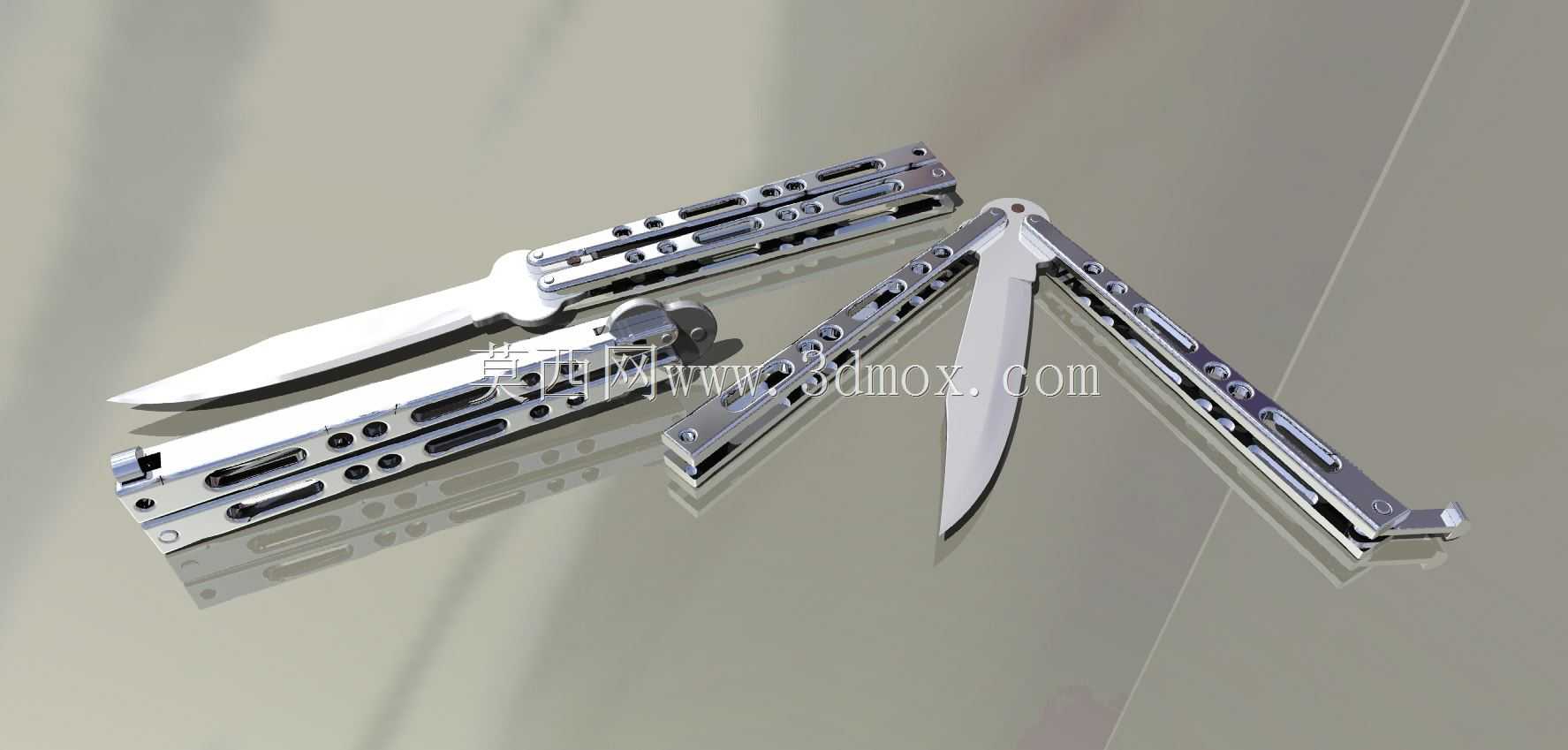

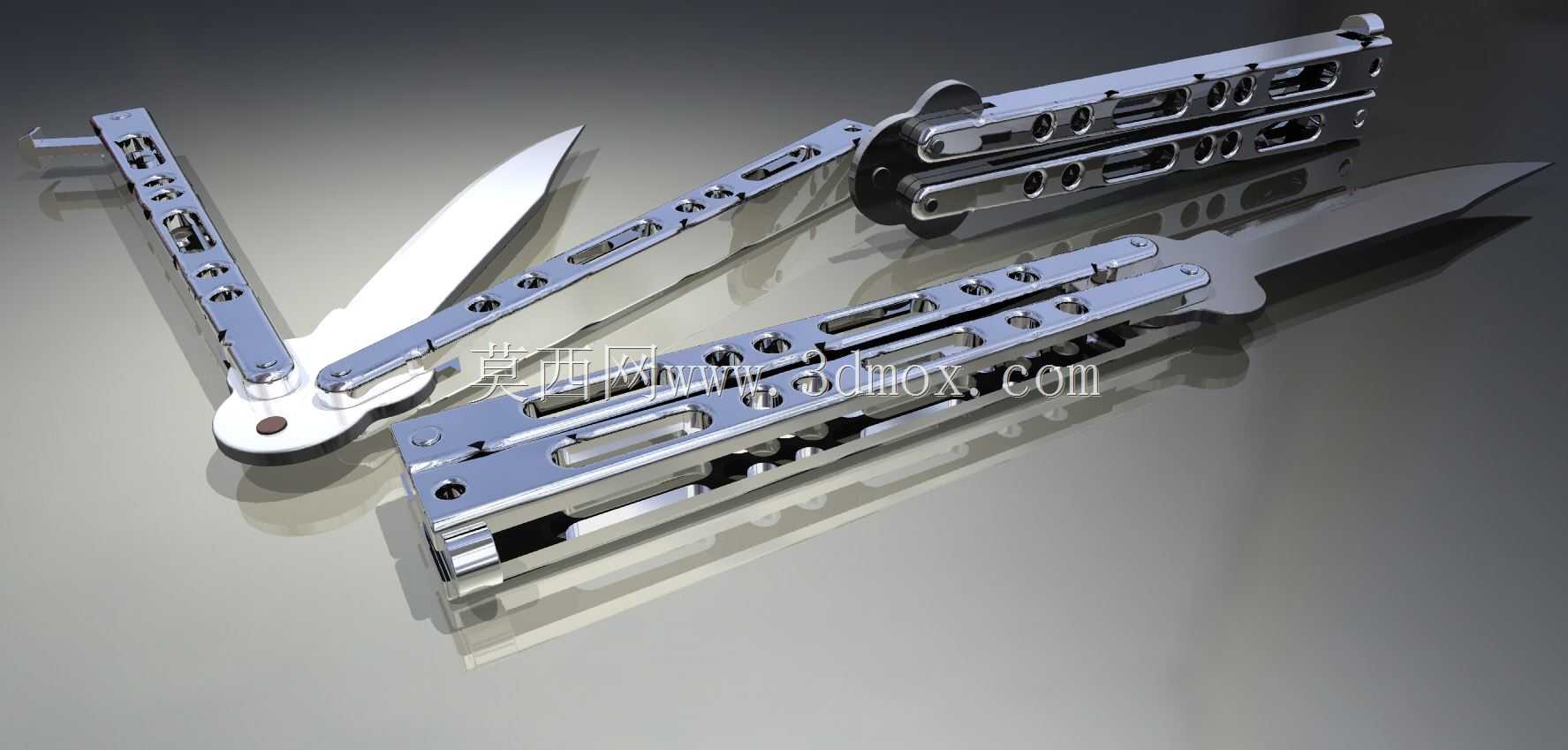

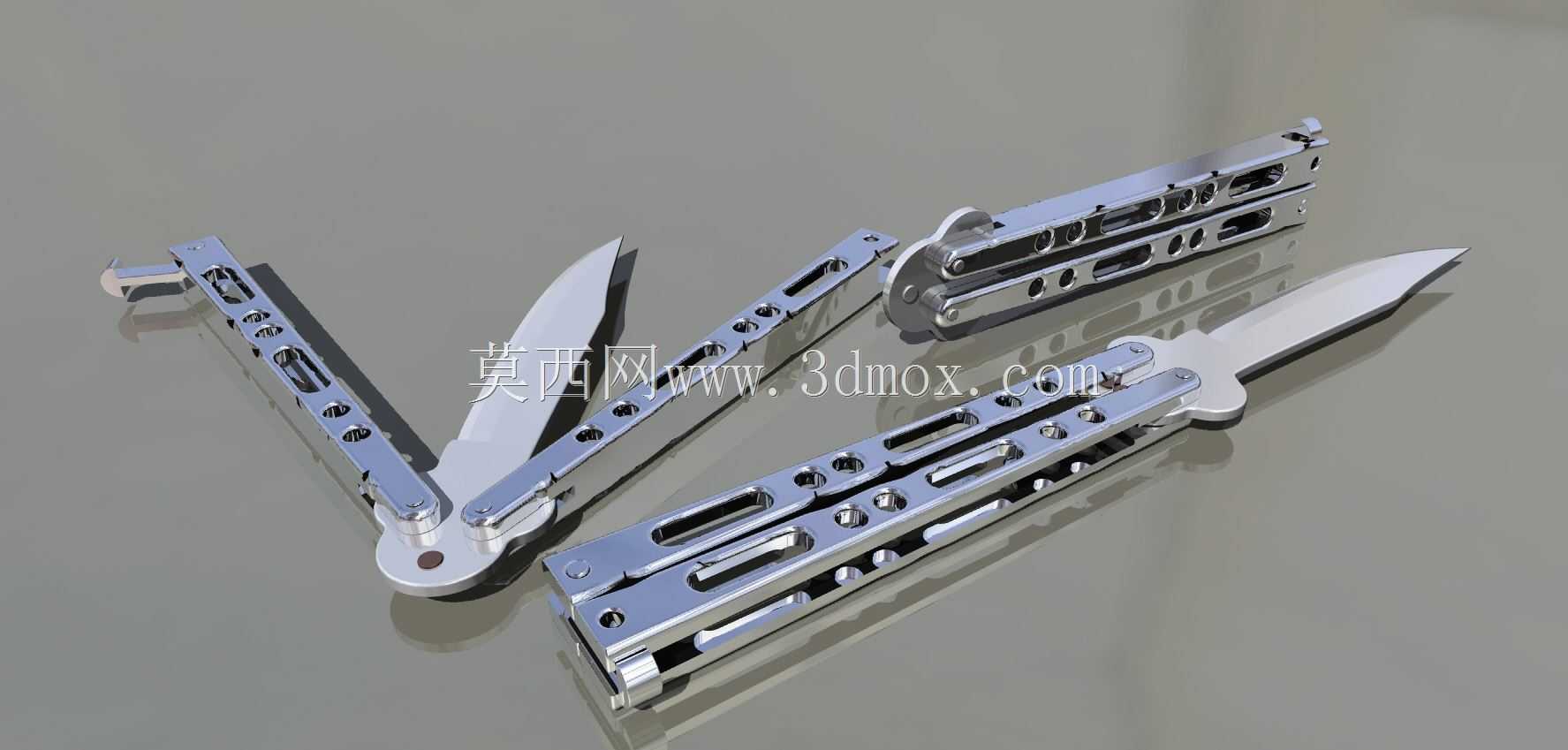

　　这款蝴蝶甩刀的结构设计，核心围绕单手快速开合操作的人机逻辑展开，区别于常规折刀的锁止结构，它采用双柄绕枢轴旋转的包覆式设计，闭合状态下两片带镂空减重槽的金属手柄完全包裹刀身，既避免刀刃外露造成意外划伤，也能在握持时通过手柄的镂空槽位提升摩擦力，即便手部带汗或沾有少量油污也能稳定持握。从实际使用场景来看，这类刀具最初面向户外作业场景设计，可用于切割绳索、修整露营装备、处理小型食材等需要单手操作的工况，双柄旋转的结构让使用者无需借助另一只手的辅助，仅通过单手指的拨动就能完成开合动作，在需要腾出手抓握固定物件的作业场景下，操作效率远高于常规带背锁或线锁的折叠刀具。设计过程中，枢轴位置的公差配合是核心难点，

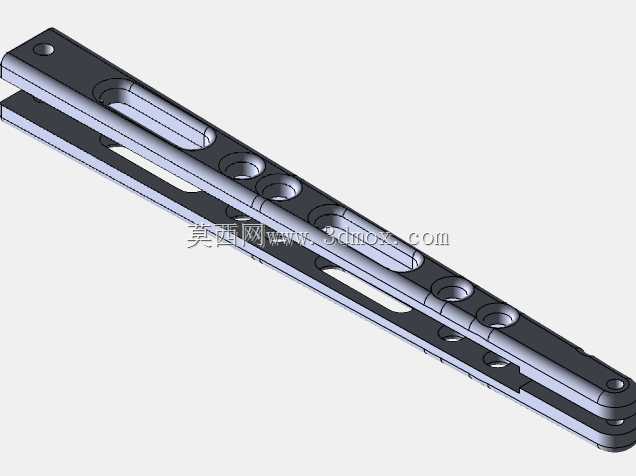

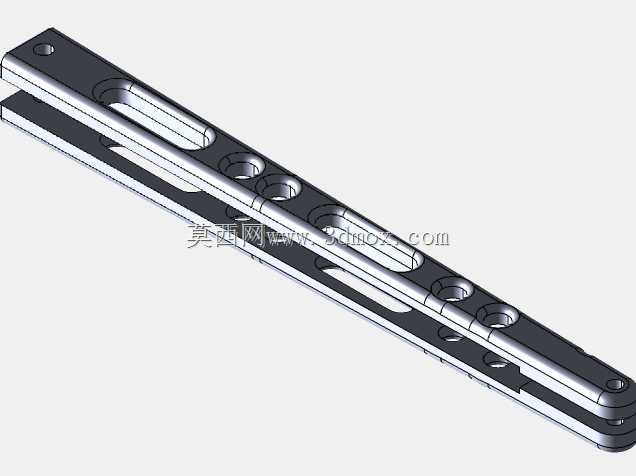

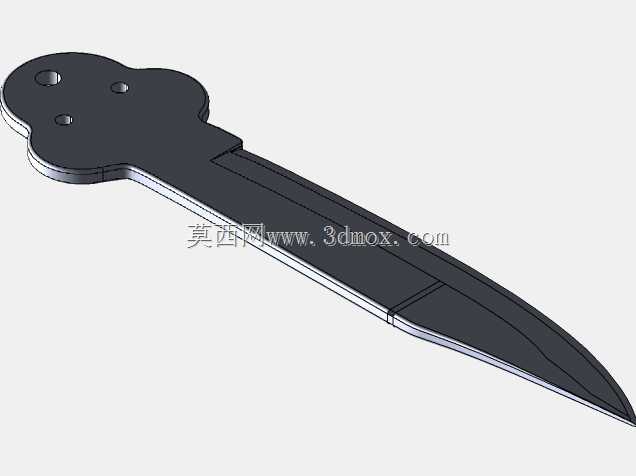

　　枢轴既要保证两片手柄能顺畅绕轴旋转无卡滞，又要避免间隙过大导致手柄晃动、刀刃定位不准的问题，建模时需要严格控制枢轴孔与轴销的配合公差，选用间隙配合的公差带，同时在枢轴位置预留垫片安装位，通过调整垫片厚度抵消长期使用产生的磨损间隙，保证开合手感的一致性。刀身部分采用水滴形刀尖设计，兼顾穿刺性能与切削刃的有效长度，刀身根部的定位凸台与手柄内侧的定位槽配合，在完全展开状态下能实现手柄与刀身的刚性锁止，避免切削过程中刀身折回造成危险。手柄上的多组长条形镂空并非单纯的装饰设计，一方面是为了降低整体重量，让长时间持握操作不易产生疲劳感，另一方面镂空槽位可以在湿手操作时排出手柄与手掌之间的积水，提升握持稳定性，

　　同时镂空结构也能直观观察到内部刀身的位置，在开合操作时能预判刀刃位置，降低操作失误的概率。从安装边界来看，这款刀具完全展开后总长度控制在单手握持的舒适范围内，闭合状态下长度仅为展开长度的一半左右，可轻松放入工装裤口袋或小型工具包中，无需额外配备刀鞘，便携性表现突出。刀身与手柄的连接位置没有多余的凸出结构，所有边角都做了圆弧过渡处理，避免在口袋中携带时勾挂衣物纤维。在结构强度设计上，手柄选用整块金属板材铣削成型，而非冲压拼接结构，镂空槽的边缘都做了加强筋处理，保证在大力切削时手柄不会发生形变，刀身根部的受力位置做了加厚处理，能承受较大的侧向力，避免撬动物体时刀身断裂。开合操作的行程设计经过反复验证，

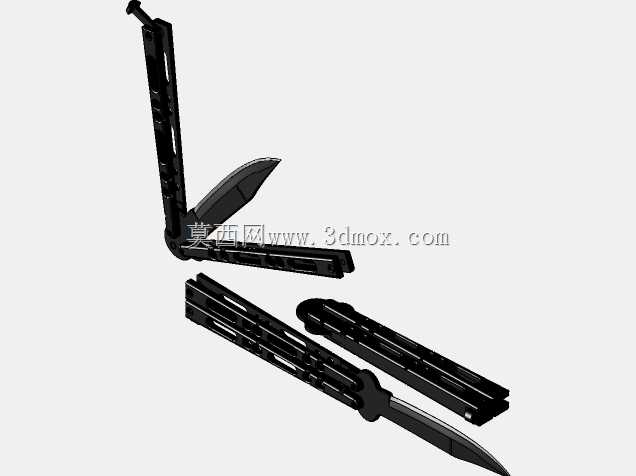

　　双柄旋转180度即可完成从闭合到展开的全过程，旋转过程中重心随手柄位置变化自然带动手柄到位，不需要施加额外的推力就能完成锁止，熟练操作后整个开合过程仅需零点几秒即可完成。针对日常维护的需求，枢轴位置设计为可拆卸结构，仅需要拧下枢轴端的固定螺丝，就能将刀身、两片手柄、垫片完全拆分，方便清理缝隙中残留的切削碎屑、灰尘，也可以定期在枢轴位置添加润滑脂，保证开合动作长期顺畅。手柄尾部的尾环结构，既可以穿入挂绳防止使用时刀具脱手，也能在闭合状态下作为快开的施力点，手指勾住尾环就能快速甩动手柄完成展开动作，适配不同操作习惯的使用者。刀身的开刃角度控制在兼顾锋利度与刃口强度的范围内，既可以轻松切割纸张、绳索这类软质材料，也能应对硬木、薄金属片的切削需求，不会因为刃口过薄导致卷刃。整体结构没有多余的零散零件，所有部件都围绕枢轴形成完整的联动结构，装配过程简单，不需要特殊的工装工具就能完成组装，适合小批量生产加工，零件的加工工艺性良好，手柄的镂空结构可以通过数控铣削一次加工成型，刀身的轮廓也适合线切割或激光切割下料后再做磨削处理，生产过程中容易控制尺寸精度，良品率较高。
