Kreidler赛车干式离合器盖结构设计

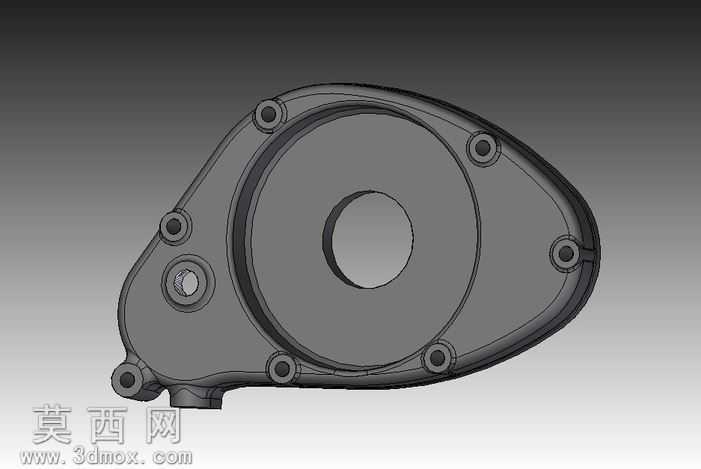

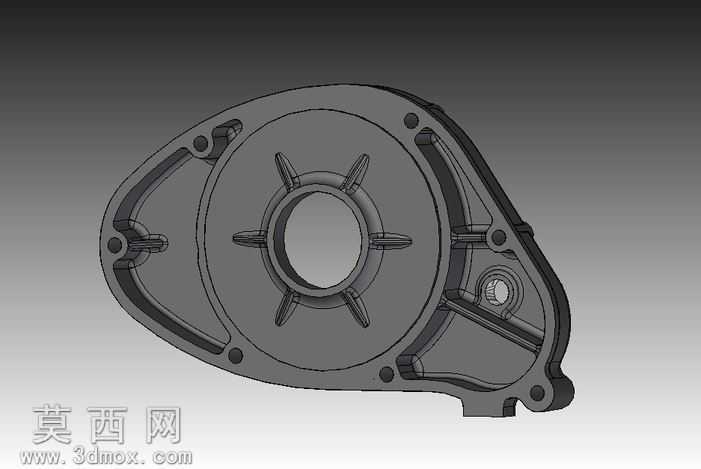

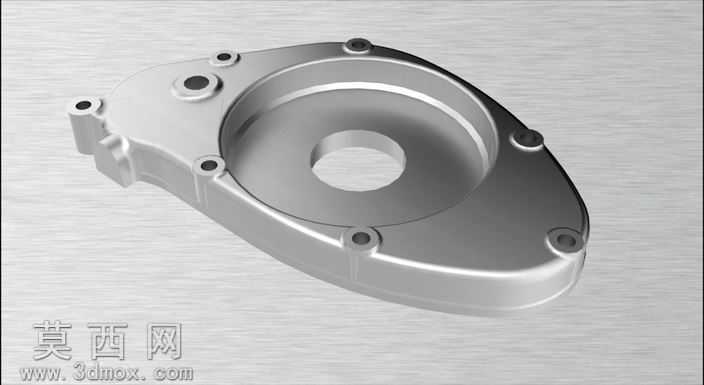

本作品为适配Kreidler车型的干式离合器盖三维建模设计，整体采用铝合金铸造件的设计思路，在三维建模阶段首先基于离合器总成的装配尺寸边界，完成整体轮廓的曲面构建，通过拉伸、切除、圆角等基础特征命令完成主体壳体的基础造型，严格匹配离合器内部摩擦片、压盘等组件的安装避让空间，保证盖体装配后不会与内部运动部件产生干涉。建模过程中针对盖体边缘的多个安装定位孔，采用阵列与单独定位结合的方式，逐一匹配发动机箱体对应位置的安装点位，每个孔位周边设计有凸起的加强凸台，既保证安装时的螺栓压紧力均匀分布，也能提升孔位周边的结构强度，避免长期受振动出现开裂问题。盖体中心预留的大尺寸通孔为离合器输出轴的避让位，孔边做了平滑过渡的圆角处理，避免应力集中。在材质与渲染表现上，模型赋予了铸铝经喷砂氧化后的哑光金属材质，调整材质的粗糙度、金属度参数还原铝合金压铸件的真实质感，渲染阶段采用柔和的侧方打光，突出盖体表面的曲面过渡细节与安装凸台的立体结构，清晰展现各部位的厚度变化与结构特征。设计过程中充分考虑干式离合器的散热需求，盖体的曲面造型在保证结构强度的前提下，优化了外部空气流经盖体表面的导流路径，帮助离合器工作时产生的热量快速散出，同时整体壁厚采用均匀化设计，兼顾轻量化要求与铸造工艺的成型可行性，避免壁厚差异过大导致铸造时出现缩孔、变形等缺陷，各边角位置均做了符合铸造工艺要求的过渡圆角，既提升成品的结构强度，也能降低铸造生产的工艺难度。
