邦菲奥利22KW法兰安装三相异步电动机结构

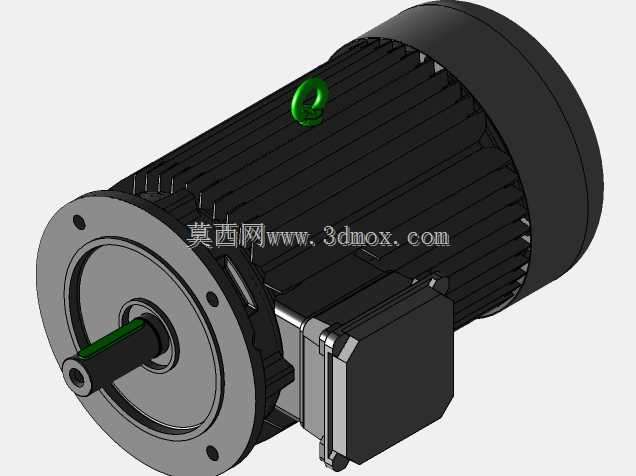

　　这款22KW功率等级的电动机三维结构，适配工业场景中多数中型负载的动力输出需求，常见于输送线驱动、风机配套、泵组动力源、轻工机械主机传动等工况，作为整套设备的动力核心，其输出扭矩、安装匹配度直接决定整套设备的运行稳定性。从结构设计来看，模型完整还原了鼠笼式异步电机的全部核心构成：前端采用B5法兰安装结构，法兰端面上的安装孔位、止口尺寸完全遵循通用工业安装标准，端盖与机座的配合止口做了同轴度公差适配的结构还原，能保证安装后输出轴与被驱动部件的输入轴同轴度控制在合理公差范围内，避免运行中出现偏磨、振动超差的问题。机座部分采用带轴向散热筋的一体式铸铁结构设计，散热筋的排布方向顺着电机运行时的冷却风流向设置，能在自带风扇的冷却作用下，

　　将定子运行产生的热量快速传导到机座表面随气流散出，避免绕组长期超温运行缩短绝缘寿命。输出轴采用键连接结构，轴端预留了标准的中心工艺孔，既方便加工时的定位装夹，也能在安装联轴器、皮带轮等传动件时做定位基准，轴伸长度、键槽尺寸都匹配通用22KW四级电机的标准参数，选型替换时无需额外改孔或加工转接件。机座侧面的接线盒结构做了完整还原，接线盒的安装位置、腔体尺寸适配常规三相电源的接线端子排布，盒体与机座的连接面预留了密封槽结构，能满足常规工业车间的防尘防溅防护要求，接线盒的出线方向可根据现场布线需求调整安装角度，适配不同走线方向的安装场景。后端的风罩、冷却风扇结构也做了细节还原，风扇采用径向离心式叶片结构，

　　风罩的进风孔排布兼顾通风量与异物防护能力，能避免运行中较大颗粒杂物被吸入风罩打坏风扇叶片。从安装边界来看，这款电机的轴向总长度、最大外圆直径、法兰安装孔的分布圆直径、轴伸直径与长度都严格遵循对应机座号的通用尺寸规范，在做设备整体布局设计时，可直接调用该模型核对安装空间，预留足够的接线操作空间、散热通风空间，避免出现设备装配时电机与周边结构件干涉、接线操作无足够空间的问题。在做传动系统匹配设计时，可基于该模型的输出轴尺寸、安装法兰止口尺寸，直接匹配对应的联轴器、减速机安装法兰，无需反复核对二维样本的尺寸参数，能大幅缩短设备设计阶段的选型核对周期。模型的各部件分模逻辑清晰，机座、端盖、定子、转子、接线盒、风罩、风扇都做了独立的结构拆分，

　　在做有限元仿真分析时，可直接对各部件赋予对应的材料属性，开展机座强度校核、散热仿真、轴系扭转刚度分析等工作，也可基于该模型做衍生改型设计，比如调整轴伸尺寸适配特殊传动需求、加装编码器安装位做变频调速改造、更换接线盒位置适配特殊安装空间等。对于设备运维人员来说，该模型也可作为拆装培训的可视化参考，清晰展示电机各部件的装配关系、螺栓连接位置，帮助运维人员快速掌握电机的拆装顺序、密封件安装位置，减少现场拆装时的误操作概率。
