费斯托FMA系列轴向带边压力表结构

　　在气动回路的日常运维与整机设计环节，压力检测元件的选型与安装直接决定整套系统的运行稳定性，这款费斯托FMA系列轴向带边压力表，是气动控制场景里应用极广的就地压力指示部件，常见于气源处理单元出口、气缸动作回路分支、调压阀下游点位，用来直观反馈回路实时压力值，帮现场调试人员快速判断气源压力是否达标、回路是否存在泄漏、调压阀输出是否稳定，也能在设备运行过程中给运维人员提供最直接的压力异常预警，避免因压力不足导致气缸出力不够、气动阀件动作不到位，或是压力过高造成密封件加速老化、管路爆管等故障。

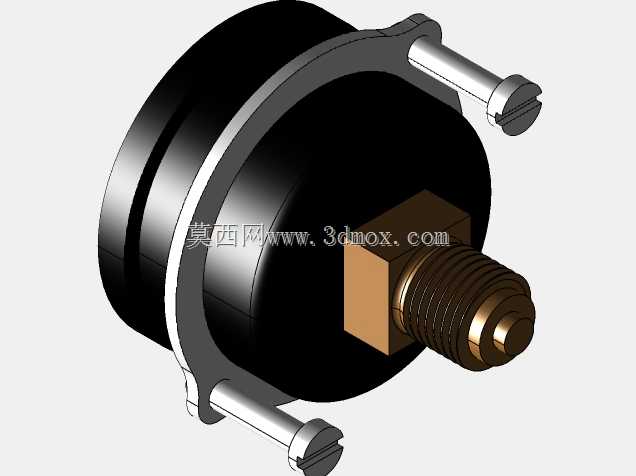

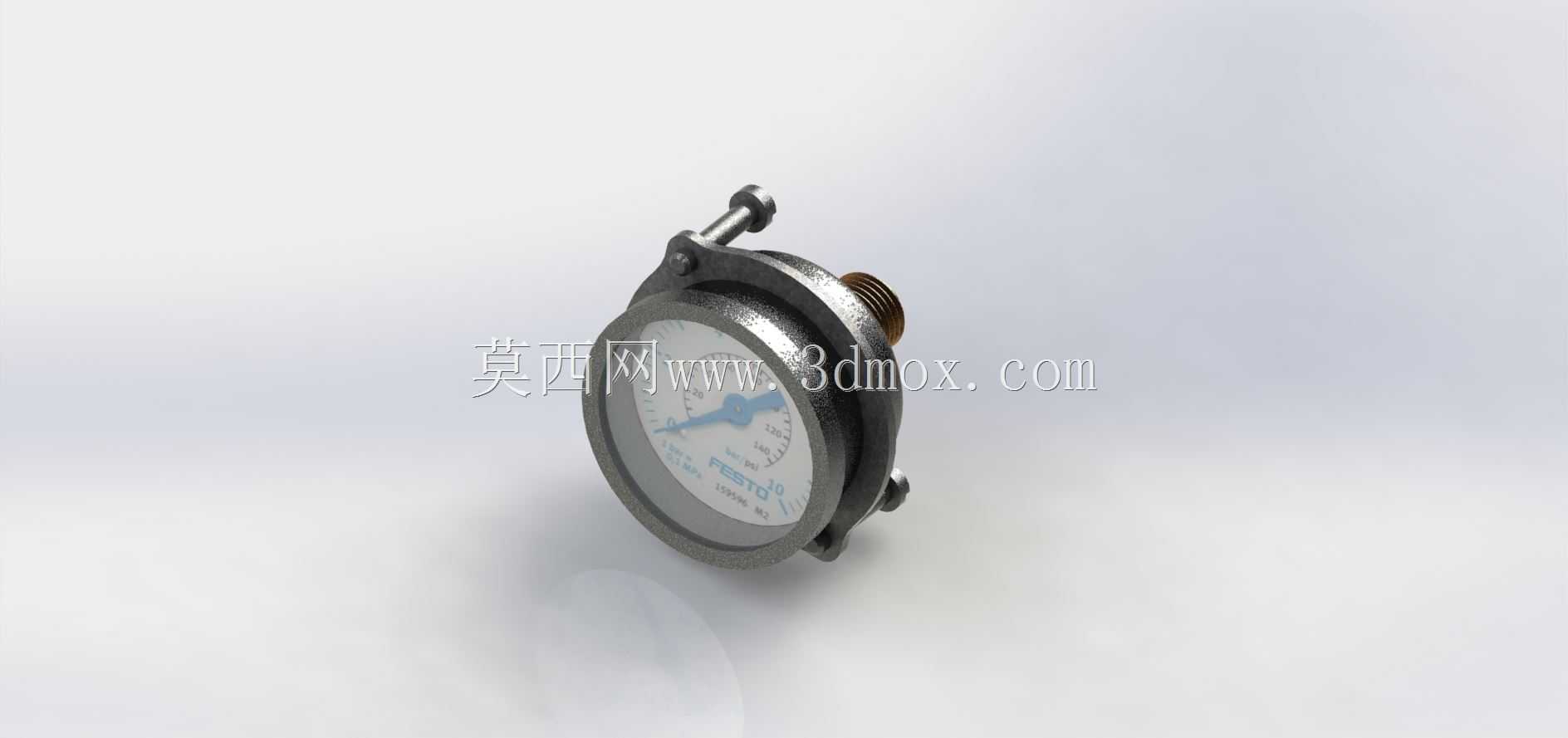

　　从实际安装场景来看，这款压力表采用1/4英寸标准外螺纹连接，属于气动系统里的通用接口规格，能直接匹配市面上绝大多数快插接头、内螺纹气动接头、阀组预留接口，不需要额外做转接件加工，轴向带边的结构设计，支持面板嵌入式安装，只需要在设备面板、气源处理支架上开出对应直径的安装孔，将压力表主体从面板正面嵌入，再通过背面的固定卡箍或是自带的安装边锁紧，就能让表盘完全和安装面齐平，既不会突出面板过多造成磕碰，也能让操作人员在设备正面就能清晰读取压力数值，不会因为安装角度歪斜导致读数误差。

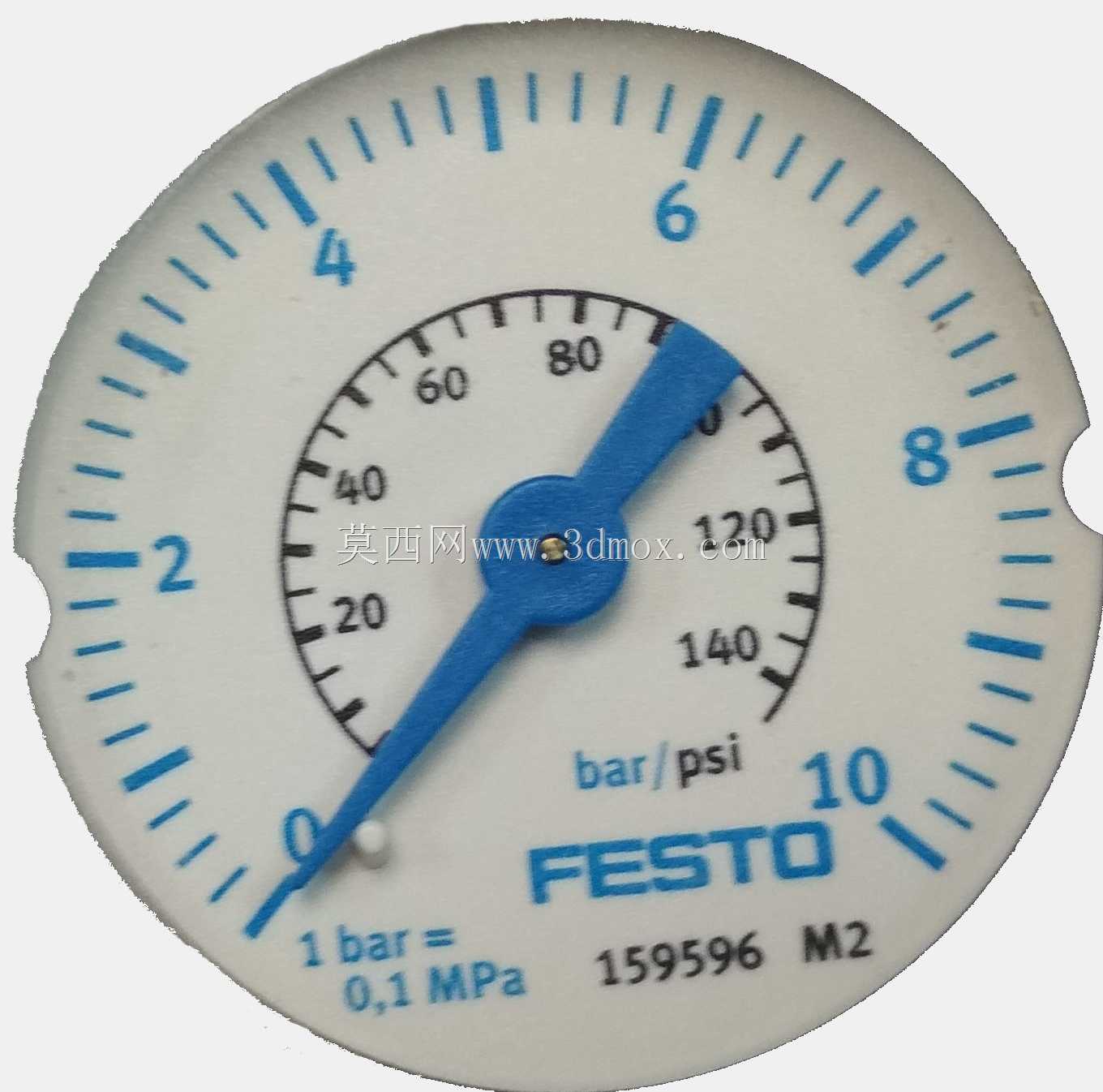

　　从结构设计逻辑来看，这款压力表的壳体采用金属材质冲压成型，边缘做了卷边钝化处理，既能够提升壳体的抗磕碰能力，避免车间现场的工具剐蹭、物料碰撞造成表壳变形，也能在一定程度上隔绝外部环境的粉尘、水汽侵入表芯，延长元件的使用寿命。表盘采用白色基底搭配高对比度刻度标识，刻度区间覆盖气动系统常用的0-1MPa工作范围，读数时不需要刻意凑近就能快速识别压力值，表盘上的品牌标识与精度标识清晰，符合工业现场的快速识读需求。表体侧面设置的过压保护结构，在回路压力突然超压时能快速泄放内部压力，避免波登管因为瞬时高压产生永久变形，导致压力表读数失准甚至爆裂。连接螺纹采用铜质材质，具备不错的防锈能力，多次拆装也不会出现螺纹滑牙、锈蚀咬死的问题，适合车间现场频繁调整管路的使用场景。

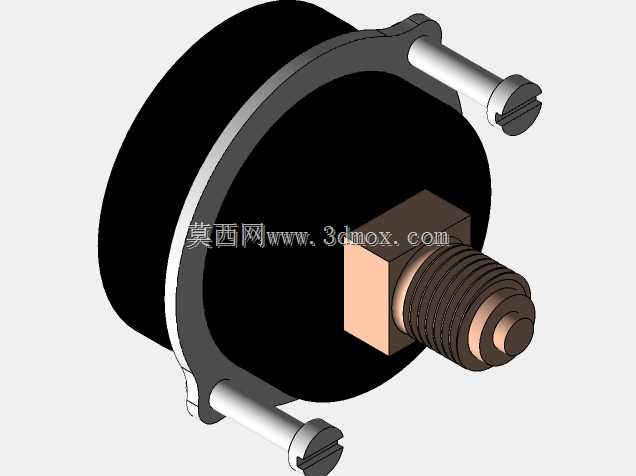

　　做三维建模的时候，首先要确认安装边界尺寸：表体的整体直径、轴向安装长度、螺纹的有效旋合长度都要和实物完全匹配，尤其是面板安装的沉孔尺寸、安装边的厚度，必须严格按照实际安装公差来设定，不然做出来的面板开孔要么装不进去，要么间隙过大晃动。建模时要注意表玻璃和表壳的配合间隙，预留0.1-0.2mm的装配公差，避免实际装配时出现玻璃压裂的问题；背部的螺纹接口要和表体主体保持同轴度，公差控制在0.05mm以内，不然安装到接头上之后表盘会出现歪斜，影响读数视角。表芯部分的波登管、传动齿轮结构不需要做完全的内部细节还原，但外部的调节螺钉、泄压孔位置要和实物一致，方便后续做装配干涉检查的时候，不会和周边的管路、支架产生空间冲突。

　　在实际设备布局的时候，这类压力表的安装位置要避开强振动源，比如紧邻气缸、冲击类气动工具的位置，长期振动会导致表芯传动部件磨损加快，读数误差变大；同时要避免安装在管路的最低积液点，防止管路内的冷凝水长期积存在表芯内部，造成零件锈蚀、刻度盘发霉。如果是用在有切削液、焊接飞溅的工位，还要给压力表加装透明保护罩，避免异物附着在表玻璃上影响读数，或是高温飞溅物烫坏表壳密封件。做设备三维布局的时候，要给压力表前方预留至少100mm的操作空间，方便日常读数、后期拆卸校准的时候有足够的扳手操作空间，不会被周边的阀件、管路挡住操作路径。

　　从功能特性上来说，这款压力表属于直读式机械仪表，不需要额外供电，接入气动回路就能直接工作，不存在电子类压力传感器的供电、信号干扰问题，可靠性极高，哪怕是在供电不稳定、电磁环境复杂的车间现场，也能稳定提供压力读数，适合作为气动系统的基础就地指示元件，和压力传感器搭配使用的时候，既能通过传感器实现远程压力监控，也能通过机械压力表做现场就地校验，快速判断传感器是否出现读数漂移。
